ＰＩＣ−ＵＳＢＩＯ　ｕｓｉｎｇ　ＢＡＳＩＣ
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
ＵＳＢインターフェースを内蔵したＰＩＣを使ってＷｉｎｄｏｗｓパソコンで外部回路を制御するための各種Ｉ／Ｏ基板の製作記事です。
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜

［第４６回］



●ＰＩＣＵＳＢＩＯ−０７

前回はＰＩＣＵＳＢＩＯ−０６を紹介しました。
ＰＩＣＵＳＢＩＯ−０６は入力が８ビット×２ポートで出力が８ビット×１ポートのボードです。
今回紹介するＰＩＣＵＳＢＩＯ−０７はＰＩＣＵＳＢＩＯ−０６とは逆の出力が８ビット×２ポートで入力が８ビット×１ポートのボードです。

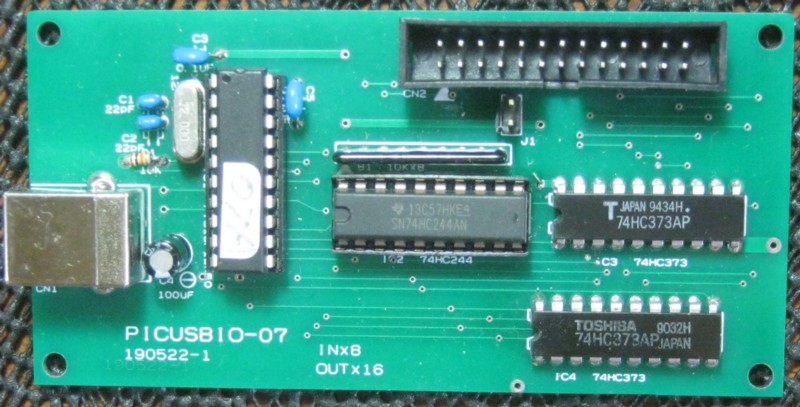

ＰＩＣＵＳＢＩＯ−０７の写真です。

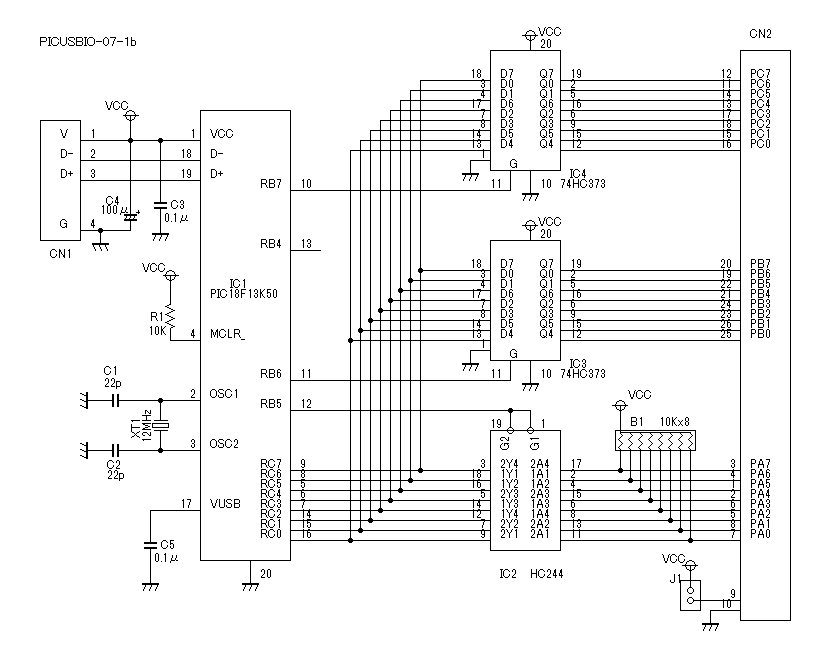

こちらはＰＩＣＵＳＢＩＯ−０７の回路図です。

８２Ｃ５５の代わりに７４ＨＣ２４４を１個と７４ＨＣ３７３を２個使っています。
８２Ｃ５５のＡポートを入力、Ｂポート、Ｃポートを出力に設定した場合に相当するボードです。
ＰＩＣＵＳＢＩＯ−０１と同じ配列の２６ｐｉｎフラットケーブルコネクタに入出力信号を配しました。
ＮＤ８０Ｚ３．５などのＩ／Ｏコネクタと同じ端子配列です（［第４３回］参照）。

今回も前回と同様にＮＤ８０Ｚ３．５のＩ／Ｏ入出力コネクタと接続してＮＤ８０Ｚ３．５のＺＢ３ＢＡＳＩＣプログラムで作成出力したデータを受けてそれをＰＲＩＮＴ文で表示します。
今回は前回作ったプログラムを一部書き換えたプログラムでテストを行ないます。

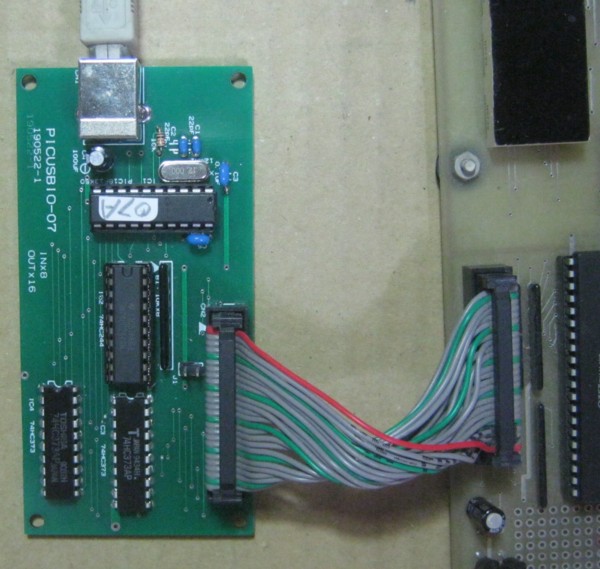

テスト中の写真です。

ＮＤ８０Ｚ３．５の８２Ｃ５５入出力コネクタに接続しています。
左側がＰＩＣＵＳＢＩＯ−０７で右側がＮＤ８０Ｚ３．５です。

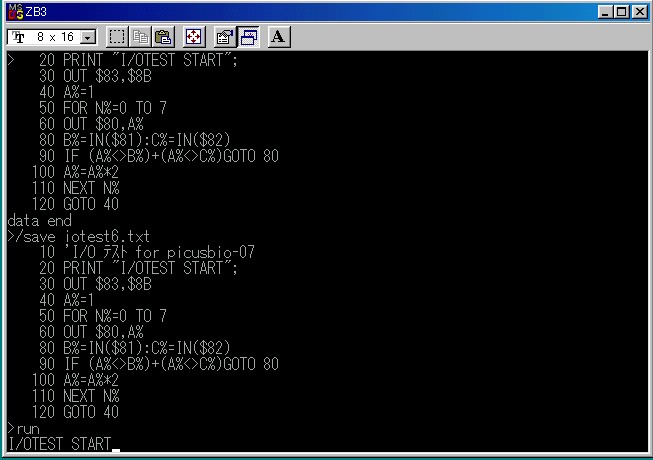

ＮＤ８０Ｚ３．５のＺＢ３ＢＡＳＩＣの画面です。

８０行と９０行でＰＩＣＵＳＢＩＯ−０７から出力されたデータをＮＤ８０Ｚ３．５が出力したデータと比較しています。
ＰＩＣＵＳＢＩＯ−０７はＮＤ８０Ｚ３．５側から入力したデータをそのまま出力ポートに出力します。
そのプログラム部分がデータを確実に伝達するハンドシェイクの役目を果たしています。

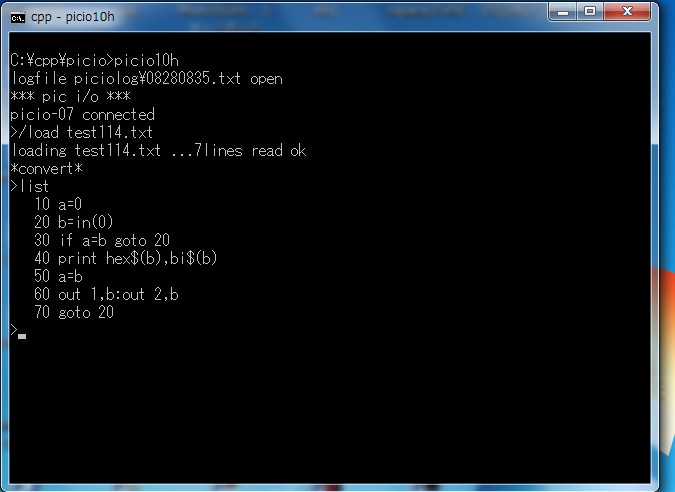

ＰＩＣＵＳＢＩＯ−０７側のＢＡＳＩＣ画面です。

前回同様１０行、３０行、５０行で同じ値を２度続けて表示しないようにしています。

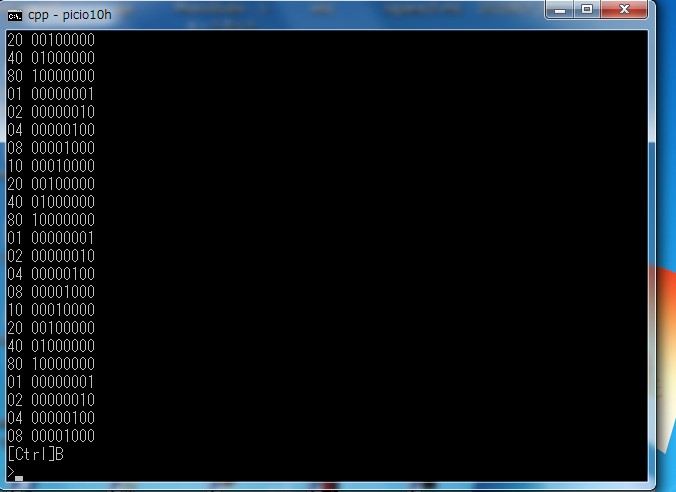

プログラムの実行結果です。

１が右から左に１ビットずつきれいにシフトしていく様子が表示されています。

ＰＩＣ−ＵＳＢＩＯ　ｕｓｉｎｇ　ＢＡＳＩＣ［第４６回］
２０２２．８．２９ｕｐｌｏａｄ
