超ローコストＰＩＣＷＲＩＴＥＲの製作
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
「ＰＩＣＢＡＳＩＣコンパイラ」からスピンオフ！！
過去記事を参照することなどを考えて該当する過去記事は「ＰＩＣＢＡＳＩＣコンパイラ」のまま連載回もそのままとします。
以後は前回記事からの流れで［第２３６回］からとします。
「ＰＩＣＢＡＳＩＣコンパイラ」はなるべく早く連載を再開したいと考えています。
ＰＩＣはローコスト、高機能で種類も豊富なお手軽マイコンですがプログラムを書き込むためのＷＲＩＴＥＲが必要です。
それをできるだけ安価に作ってしまおうというプロジェクトです。
最終的には製品化を考えています（組立キット、完成品）。
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜

［第２３７回］



●ＰＩＣ１６Ｆ１５０３

間が２日開いてしまいました。
なかなかに大変な２日間でありました。
ＰＩＣ関連ではありません。
ＰＣ（パソコン）関連です。
Ｗｉｎｄｏｗｓ関係です。
まだ混乱は継続中です。
落ち着いたあたりでＰＣ関連のテーマで整理して書くつもりです。

ＰＩＣ　ＷＲＩＴＥＲに戻ります。
ＰＩＣ１６Ｆ６２８Ａについてやっと問題が片付いてこちらのテーマについてはちょっと落ち着きました。
ノートを確認してみましたらＰＩＣ１６Ｆ１５０３なんて馴染みのないＰＩＣをさわっておりました。
１４ｐｉｎのＰＩＣです。
当然のことながらＩ／Ｏの数は少ないのですがソフトウェア的には割りと高機能です。
その割には価格が安いので試しに購入したのだと思います（全然記憶にありません）。

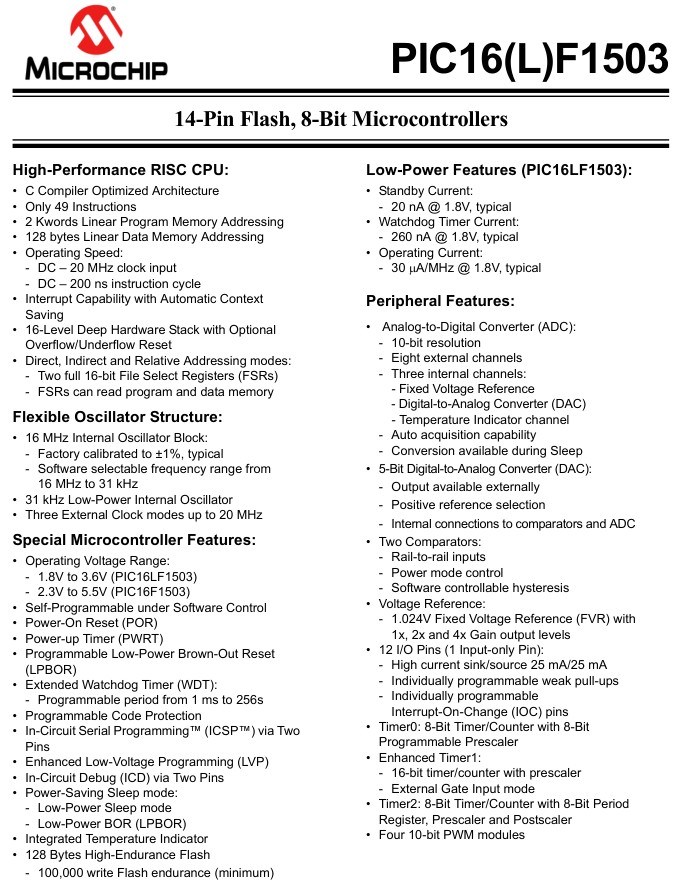

［出典］Ｍｉｃｒｏｃｈｉｐ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｃ．ＰＩＣ１６Ｆ１５０３　ＤａｔａＳｈｅｅｔ

クロックは最高２０ＭＨｚです。
内蔵クロック発振可能でＭａｘ１６ＭＨｚです。
動作電圧は２．３Ｖ〜５．５Ｖとなっています。
３Ｖ動作可能です。
プログラムとしてはＦＳＲが２個使えますというのは有り難いです。
データ処理が楽にできます。
ＡＤコンバータ（１０ｂｉｔ）が使えます。
５ｂｉｔですけれどＤＡＣもあります。
Ｉ／ＯポートはＭａｘ１２ポートとなっています。
８ｂｉｔのＴｉｍｅｒ０、Ｔｉｍｅｒ２と１６ｂｉｔのＴｉｍｅｒ１があります。
Ｉ／Ｏポートをそれほど使わなければ十分な機能でしょう。
これで１６０円はお買い得です（秋月２０２５年３月）。

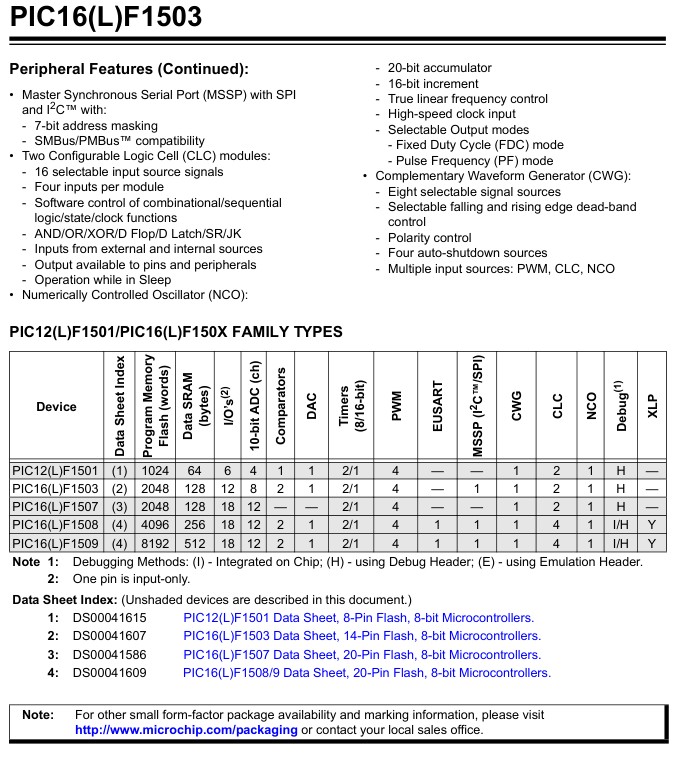

まだＤａｔａＳｈｅｅｔの続きがありました。

［出典］Ｍｉｃｒｏｃｈｉｐ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｃ．ＰＩＣ１６Ｆ１５０３　ＤａｔａＳｈｅｅｔ

おや。
Ｌｏｇｉｃ　Ｃｅｌｌなんてのも有りなんですか。
外にほんの少しだけロジック回路が必要なんてときに重宝するかもしれませんね。
機会があれば試してみましょう。
ＮＣＯなんてものもありますね。
複雑な波形の制御ができるということでしょうか。
詳しく読んでみなければどういうものなのかわかりません。
なんだかいろいろ新しい機能が備わっているみたいです。

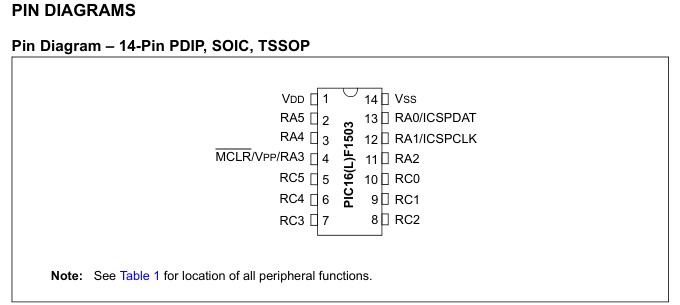

［出典］Ｍｉｃｒｏｃｈｉｐ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｃ．ＰＩＣ１６Ｆ１５０３　ＤａｔａＳｈｅｅｔ

このＰＩＣは１４ｐｉｎですけれど１番ｐｉｎを合わせればプログラムの書き込みに必要なＰＩＮの配置はＰＩＣ１８Ｆ１３Ｋ５０と同じです。
必要な端子はＶｄｄ、Ｖｓｓ（ＧＮＤ）、Ｖｐｐ（ＭＣＬＲ）、ＩＣＳＰＤＡＴ（ＰＧＤ）、ＩＣＳＰＣＬＫ（ＰＧＣ）です。

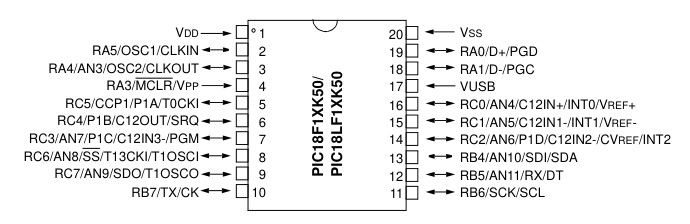

こちらはＰＩＣ１８Ｆ１ＸＫ５０のＰＩＮ配置です。

［出典］Ｍｉｃｒｏｃｈｉｐ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｃ．ＰＩＣ１８Ｆ１３Ｋ５０／１４Ｋ５０　ＤａｔａＳｈｅｅｔ

実はＰＩＣ１６Ｆ１５０３用のＷＲＩＴＥＲプログラムは２ヶ月ほど前に作成してテスト済みなのですが、その間にＰＩＣ　ＷＲＩＴＥＲプログラムもかなり変えてきました。
最終的には合わせられるところは合わせて一本化したいと考えていますので、最新のＷＲＩＴＥＲプログラムと比較して同じにできるところは同じにするように直したいと思います。
そのあたりの作業については次回に整理しながら書く予定です。

超ローコストＰＩＣＷＲＩＴＥＲの製作［第２３７回］
２０２５．３．１９　ｕｐｌｏａｄ
