超ローコストＰＩＣＷＲＩＴＥＲの製作
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
「ＰＩＣＢＡＳＩＣコンパイラ」からスピンオフ！！
過去記事を参照することなどを考えて該当する過去記事は「ＰＩＣＢＡＳＩＣコンパイラ」のまま連載回もそのままとします。
以後は前回記事からの流れで［第２３６回］からとします。
「ＰＩＣＢＡＳＩＣコンパイラ」はなるべく早く連載を再開したいと考えています。
ＰＩＣはローコスト、高機能で種類も豊富なお手軽マイコンですがプログラムを書き込むためのＷＲＩＴＥＲが必要です。
それをできるだけ安価に作ってしまおうというプロジェクトです。
最終的には製品化を考えています（組立キット、完成品）。
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜

［第２４２回］



●ＰＩＣ１６Ｆ１５０３（６）ＣＰ（コピープロテクト）

一件落着ではありませんでした。
まだＣＰ（コピープロテクト）が残っていました。
ＰＩＣの場合ＣＰをかけるとそこに書かれたプログラムを読み出すことはできなくなります。
ＣＰを解除する手段はありません。
ＣＰを外すためにはＢＵＬＫ　ＥＲＡＳＥするしかありません。
ＣＰが解除されると同時にそこに書かれていたプログラムも消去されてしまいます。
完璧なコピーガードです。
／ＥＲＡＳＥコマンドではＢＵＬＫ　ＥＲＡＳＥを実行しているはずですがそれを確認するためにはＰＩＣ１６Ｆ１５０３にＣＰをかけたプログラムを書いて／ＥＲＡＳＥでそれが消去されるかどうかを確認する必要があります。
今回はその確認です。
テストのためにＣＰをかけたプログラムを用意しました。
１６Ｆ１５０３ＴＥＳＴ２．ＡＳＭです。
［第２３８回］で紹介した１６Ｆ１５０３ＴＥＳＴ．ＡＳＭのＣＯＮＦＩＧ行に＿ＣＰ＿ＯＮを追加しただけです。

;;;PIC 16F1503 testprogram ;25/03/25 ;clock=4MHz #include <p16f1503.inc> ; __CONFIG _CONFIG1, _WDTE_OFF & _FOSC_INTOSC & _CP_ON ; cntr0=20 cntr1=21 ; org 00 goto start ; org 05 start banksel OSCCON;bank 1 movlw 68;=4MHz movwf OSCCON clrf TRISC banksel ANSELC;bank3 clrf ANSELC banksel PORTC;bank0 ; t1s: call t1ms call t1ms call t1ms call t1ms movf cntr1,w movwf PORTC incf cntr1 goto t1s ; t1ms call t256us call t256us call t256us call t256us return ; t256us nop;1/4 decfsz cntr0;1/4 goto t256us;2/4 return ; end ;

これをアセンブルしてできた１６Ｆ１５０３ＴＥＳＴ２．ＨＥＸを／ＨＬＯＡＤで読み込んで／ＰＩＣＷＲと／ＶＥＲＩＦＹを実行しました。
事前にターゲットのＰＩＣ１６Ｆ１５０３は／ＥＲＡＳＥを実行して消去済みです。

>/hload 16f1503test2.hex loading 16f1503test2.hex ... i=225,binbfend=92 >/picwr 400C[E2][2C][FF][3F] ********picwrend >/verify inbfend=0 400C[E2][2C][64][3F] (01)(E2)(2C)(64)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F) (02)(00)(00)(64)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F) error! (06)(00)(00)(00)(00)(00)(00)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F) error! (10)(00)(00)(00)(00)(00)(00)(00)(00)(00)(00)(00)(00)(00)(00)(00)(00) error! (10)(00)(00)(00)(00)(00)(00)(00)(00)(00)(00)(00)(00)(00)(00)(00)(00) error! (0A)(00)(00)(00)(00)(00)(00)(00)(00)(00)(00)(00)(00)(00)(00)(00)(00) error! (03)(00)(00)(00)(00)(00)(00)(00)(00)(00)(00)(00)(00)(00)(00)(00)(00) (10)(64)(3F)(FF)(3F)(3F)(33)(BD)(19)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F) vfend error=41 >

／ＰＩＣＷＲと／ＶＥＲＩＦＹはいままでデバッグのために送受信データを表示させていましたが大体その目的は達成したと判断して表示をすっきりさせました。
ＣＰがかかっているので／ＶＥＲＩＦＹを実行しても読み出したプログラムは全て［００］になってしまいます。
ということはコピープロテクトをかけるとベリファイはできなくなるということになります。
なるほど。
つうことは定番通りＰＩＣ１８Ｆ１３Ｋ５０のＷＲＩＴＥＲプログラムの中でプログラムの書き込み後にベリファイをしなければならないということになります。
ＣＰは最後に書き込むＣＯＮＦＩＧの中で定義します。
そのあたりはよく考えてみたいと思います。

念のために／ＰＩＣＲＤを実行しました。
冗長になりますから途中を省略してあります。

>/picrd 400C[E2][2C][64][3F] type=04,uadrs=00 [08] 0000[10][00][00][00][00][00][00][00][00][00][00][00][00][00][00][00][00] 0010[10][00][00][00][00][00][00][00][00][00][00][00][00][00][00][00][00] 0020[10][00][00][00][00][00][00][00][00][00][00][00][00][00][00][00][00] 0030[10][00][00][00][00][00][00][00][00][00][00][00][00][00][00][00][00] 07E0[10][00][00][00][00][00][00][00][00][00][00][00][00][00][00][00][00] 07F0[10][00][00][00][00][00][00][00][00][00][00][00][00][00][00][00][00] [01] type=04,uadrs=01 [03] 400E[64][3F] [10] >

読み出したデータは全て［００］です。
最後に読み出したＣＯＮＦＩＧだけはそのままの値が読み出されています。
値は３Ｆ６４です。
ＣＰをかけていないプログラムではここは３ＦＥ４になっていました（前回参照）。

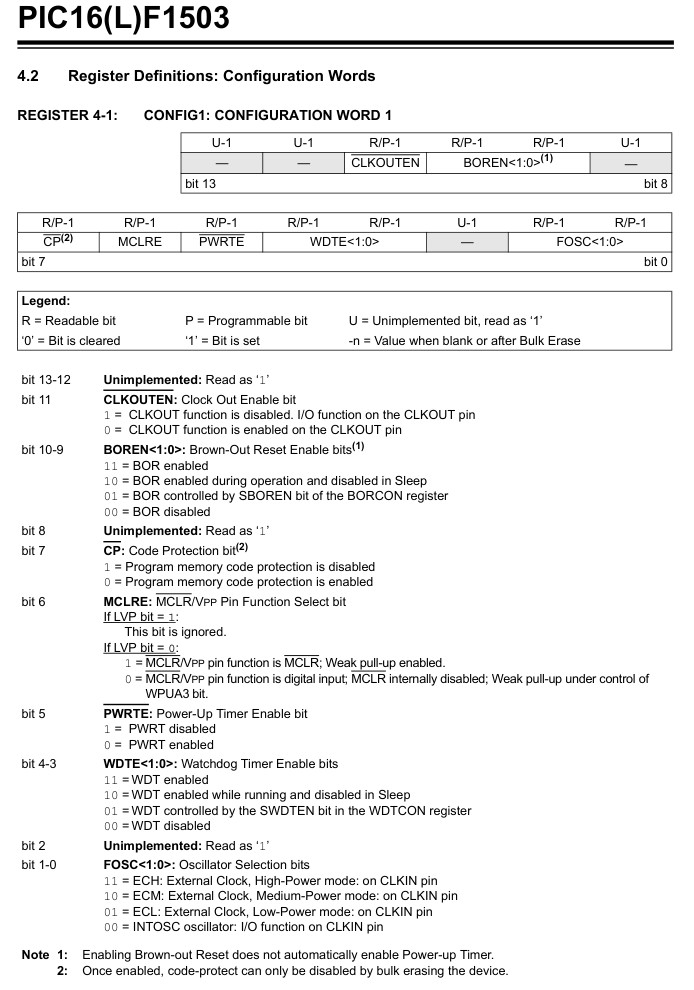

ＣＰはＣＯＮＦＩＧのｂｉｔ７にあります。

［出典］Ｍｉｃｒｏｃｈｉｐ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｃ．ＰＩＣ１６Ｆ１５０３　Ｄａｔａ　Ｓｈｅｅｔ

ＣＰをＯＮにするとｂｉｔ７＝０になります。

そこまで確認できましたので続いて／ＥＲＡＳＥを実行し、もう一度確認のため／ＰＩＣＲＤを実行しました。

>/erase 400C[E2][2C][64][3F] >/picrd 400C[E2][2C][FF][3F] type=04,uadrs=00 [08] 0000[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F] 0010[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F] 0020[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F] 0030[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F] 0040[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F] 07E0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F] 07F0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F] [01] type=04,uadrs=01 [03] 400E[FF][3F] [10] >

ＣＰがクリアされてＣＯＮＦＩＧが３ＦＦＦになるとともにプログラムも消去されて全部が３ＦＦＦになりました。
ＢＵＬＫ　ＥＲＡＳＥが正しく実行されたことが確認できました。

今度こそ本当に。
一件落着です。

超ローコストＰＩＣＷＲＩＴＥＲの製作［第２４２回］
２０２５．３．２５　ｕｐｌｏａｄ
