ＲＯＭ／ＲＡＭ／ＲＴＣボードの製作
～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～
ＷｉｎｄｏｗｓパソコンにＵＳＢ接続して使う現行方式はそれなりに便利ではありますが、ときとしてＷｉｎｄｏｗｓ
のしがらみから開放されて、小さいながらも独立した一個のパソコンとして機能したいと思うこともあります。
独立大作戦の作戦その１はＣＲＴインターフェースボードの製作です。
作戦その２はキーボードインターフェースです。
作戦その３は、ＳＤカードインターフェースです。
作戦その４は、ＲＯＭ／ＲＡＭ／ＲＴＣボードです。
～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～
［第２９回］
●増設ＲＯＭ（２７Ｃ４００１）のテスト
前回はＲＯＭ／ＲＡＭ／ＲＴＣボードのＲＡＭ（６２８１２８および６２８５１２）のテストをしました。
今回はＲＯＭのテストです。
ＲＯＭのテストはＲＡＭに比べると少し面倒です。
なにしろＲＯＭ（Ｒｅａｄ Ｏｎｌｙ Ｍｅｍｏｒｙ）ですから、ＲＡＭのようにＷＲＩＴＥしてからＲＥＡＤして値を確認する、というわけにはいきません。
あらかじめＲＯＭ ＷＲＩＴＥＲを使ってテストデータをＲＯＭに書き込んでおく必要があります。
ＲＯＭ／ＲＡＭ／ＲＴＣボードには２７Ｃ２５６のほかに２７Ｃ１００１（１Ｍｂｉｔ、１２８ＫＢ、６２８１２８相当）、２７Ｃ４００１（４Ｍｂｉｔ、５１２ＫＢ、６２８５１２相当）が実装できるように考えてあります。
当初はそういうことだったのですが、後から考えて２７Ｃ５１２も実装可能にするよう設計変更しました。
それで。
上に書きましたようにＲＯＭにテストデータを書くためにはＲＯＭ ＷＲＩＴＥＲが必要です。
２７Ｃ２５６用にはＮＤ８０Ｚ３．５（ＮＤ８０ＺⅢ）、ＭＹＣＰＵ８０、ＮＤ８０８０に接続して使える２７Ｃ２５６専用のＲＯＭ ＷＲＩＴＥＲがあります。
もっとも２７Ｃ２５６についてはすでに動作確認済みです（［第４回］）。
実は２７Ｃ１００１、２７Ｃ４００１用ＷＲＩＴＥＲもプリント基板は出来ているのですが、時間がなくてまだ基板のままで置いてあります。
どうしましょう？
こういうものがあるのです。

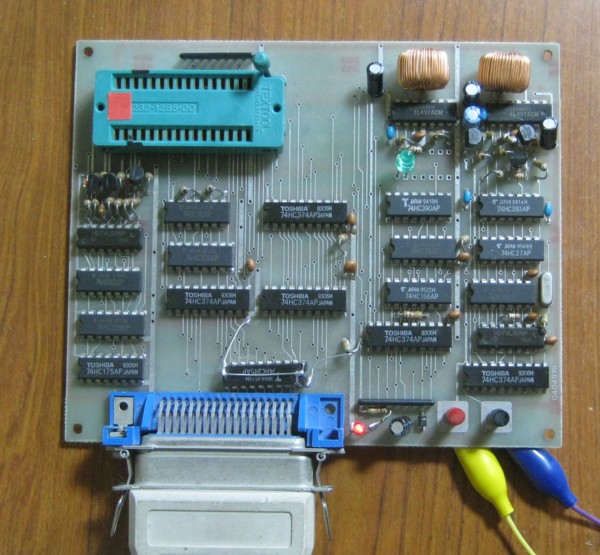

昔販売していたＲＯＭ ＷＲＩＴＲ（商品名ＷＲ９８）です（その試作品です）。
ＰＣ９８０１、Ｗｉｎｄｏｗｓ９５、Ｗｉｎｄｏｗｓ９８パソコンのパラレルポート（プリンタポート）に接続して使うＲＯＭ ＷＲＩＴＥＲです。
２７６４～２７Ｃ４００１まで書き込みできるという優れものです。
どうして今は販売していないのかといいますと、そりゃあいまどき需要がないから、ということもありますし、とにかくパソコンからパラレルポートがなくなってしまって、全部ＵＳＢになってしまったものですから、もうどうしようもないのです。
私のところでは今でもＷｉｎｄｏｗｓ９８ＳＥパソコンが何台か現役で動いていますので、こういう年代物のボードも接続して使うことができます。
このボードは随分昔のしかも試作品なのですが、まだしっかり動きます（これには私自身が驚いています）。

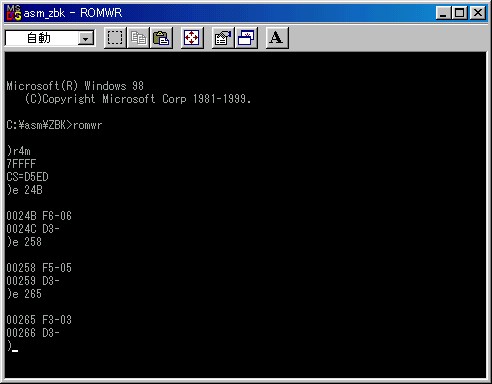

使用中の画面です。
実はとりあえずのテストとして２７Ｃ４００１にＮＤ８０Ｚ３．５のモニタＲＯＭをコピーしたのですが、書込済みの２７Ｃ４００１をＲＯＭ／ＲＡＭ／ＲＴＣボードに実装して、それをＮＤ８０Ｚ３．５に接続して、ＮＤ８０Ｚ３．５上のＲＯＭは外してパワーオンしたところ、一瞬だけ７セグＬＥＤに００００００００が表示されるのですが、そのあとすぐに暴走してしまいました。
ＲＯＭ／ＲＡＭ／ＲＴＣボードの配線ミスか？
ちょいとあせりましたがよくよく確認してみましたら、キースキャンルーチンがバンク切り換えに完全には対応していないことがわかりました。
ＲＯＭとＲＡＭの切り替えはＯＵＴ ９Ｃ のビット３で行ないます。
今までのシステムでは上位４ビットは使いませんでしたから、ビット３のみを０にすればシステムＲＯＭが選択されましたから、それでよかったのです。
しかしＲＯＭを２７Ｃ４００１にして、その先頭の３２ＫＢを選択しようとすると、上位４ビットも０にしなければならないことに気が付きました。
それで、そこを手直ししている画面です。

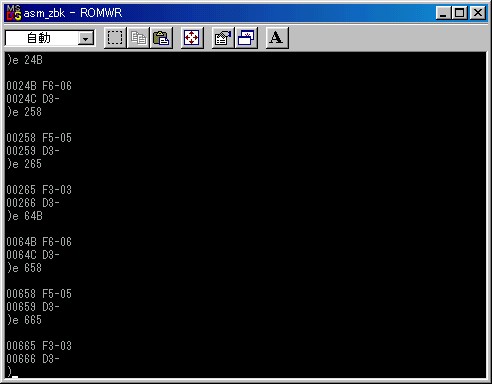

ｒｏｍｗｒ［Ｅｎｔｅｒ］でｒｏｍｗｒ．ｃｏｍ（ＷＲ９８プログラム）を起動して、ｒ４ｍで２７Ｃ４００１の内容をメモリバッファに読み込んでいます。
ｅコマンドでバッファの一部を書き換えることができます。
キースキャンデータのＦ６、Ｆ５、Ｆ３を０６、０５、０３に書き換えています。

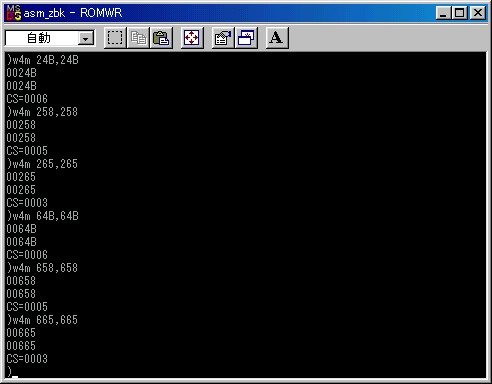

ｗ４ｍコマンドでバッファの内容をＲＯＭに書き込みます。
このように１バイトだけでもアドレスを指定して書き込むことができます。
今回は特殊なケースです。
２７Ｃ４００１は書込済みのＲＯＭなのですが、上の該当部分は一部のビットを１から０に書き換えるだけなので上書きが可能なのです（１を０にすることはできますが、０を１にすることはできません。そうするには消去が必要です）。

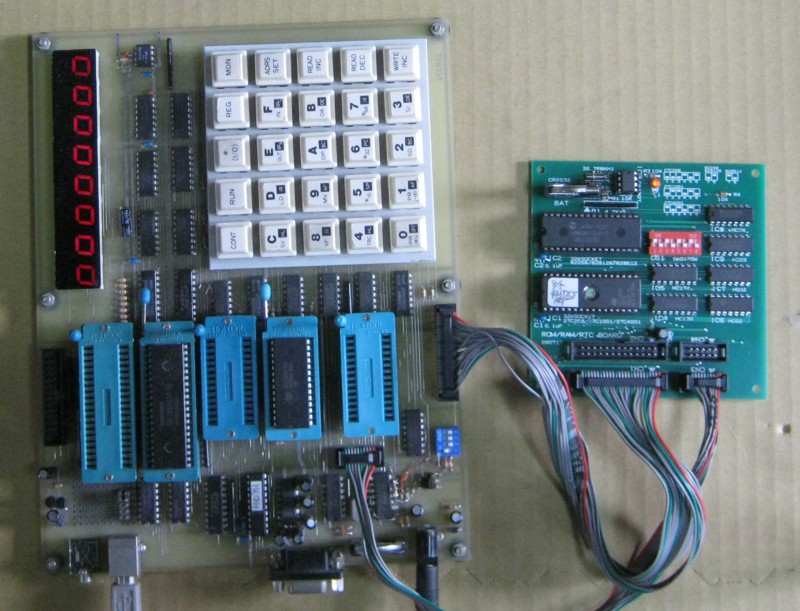

そのようにして作成した２７Ｃ４００１をＲＯＭ／ＲＡＭ／ＲＴＣボードに実装して、ＮＤ８０Ｚ３．５に接続してパワーオンしました。
ＮＤ８０Ｚ３．５にはシステムＲＯＭ（２７Ｃ２５６）は載っていません。
ＲＯＭ／ＲＡＭ／ＲＴＣボード上の２７Ｃ４００１に書き込んだモニタプログラムによって動作しています。

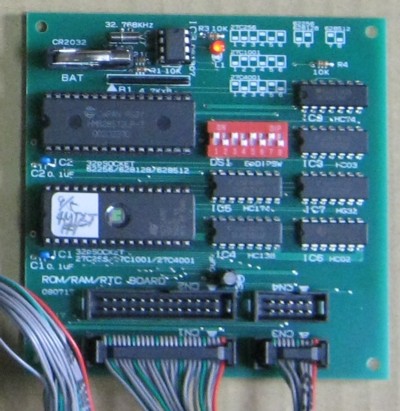

ＲＯＭ／ＲＡＭ／ＲＴＣボードの部分を少し拡大しました。
とりあえずここまでは動作ＯＫです。
ＲＯＭ／ＲＡＭ／ＲＴＣボードの製作［第２９回］
２０１７．９．１９ｕｐｌｏａｄ
