●ＢＰＢ（Ｂｉｏｓ　Ｐａｒａｍｅｔｅｒ　Ｂｌｏｃｋ）

前回改良したＳＤカードテストプログラムを実行して読み出したセクタ�ｂWＢはパーティションブロックの先頭に置かれているセクタで、そのパーティションの基本情報が書かれています。
このセクタのことをＢＰＢ（Ｂｉｏｓ　Ｐａｒａｍｅｔｅｒ　Ｂｌｏｃｋ）と言います。
ＳＤカードの先頭のセクタ�ｂOも良く似た名前がついていて、そちらのほうはＭＢＲ（Ｍａｓｔｅｒ　Ｂｏｏｔ　Ｒｅｃｏｒｄ）です。
ＭＢＲにはそのディスクドライブの全体の基本情報が書かれていて、［第１１回］で書きましたように、最大４個まで配置できるパーティションについて、ＦＡＴ種別、パーティションの開始セクタ�ｂﾆパーティションに含まれるセクタ数などが書かれていました。
ＢＰＢはそのパーティションのさらに詳しい情報が書かれています。
下は前回読み出したセクタ�ｂWＢ（ＢＰＢ）です。

>dm 8800,89ff 8800 EB 00 90 20 20 20 20 20-20 20 20 00 02 40 01 00 ... ..@.. 8810 02 00 02 00 00 F8 EA 00-3F 00 40 00 8B 00 00 00 ........?.@..... 8820 75 57 3A 00 80 00 29 F8-4E 16 90 4E 4F 20 4E 41 uW:...).N..NO NA 8830 4D 45 20 20 20 20 46 41-54 31 36 20 20 20 00 00 ME FAT16 .. 8840 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................ 8850 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................ 8860 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................ 8870 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................ 8880 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................ 8890 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................ 88A0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................ 88B0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................ 88C0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................ 88D0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................ 88E0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................ 88F0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................ 8900 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................ 8910 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................ 8920 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................ 8930 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................ 8940 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................ 8950 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................ 8960 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................ 8970 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................ 8980 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................ 8990 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................ 89A0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................ 89B0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................ 89C0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................ 89D0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................ 89E0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................ 89F0 00 00 00 00 00 00 00 00-00 00 00 00 00 00 55 AA ..............Uｪ >/exit 0000 00C3 - リモート接続を終了しました logfile closed at Mon Nov 07 21:28:53 2016

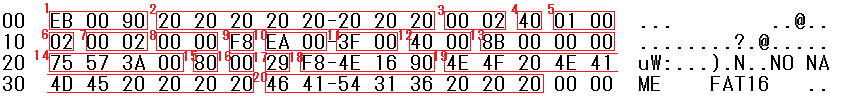

これからＢＰＢを読み解きますが、このままでは読みにくいので、先頭のデータがある部分だけ取り出して、下のように番号をつけて示しました。



１）３バイト　ＥＢ　００　９０
先頭の３バイトはブートのためのジャンプ命令でブート可能かどうかに関わらず、必ずＥＢで始まる３バイトが書かれていなければならないようです。
２）８バイト　２０　２０　２０　２０　２０　２０　２０　２０
システム名のエリアでＭＳＤＯＳ５．０と書かれていることが多いようですが、このＳＤカードには何も書かれていません（Ｗｉｎｄｏｗｓでフォーマットすると、ＭＳＤＯＳ５．０と書かれるようです）。
３）２バイト　００　０２
セクタのバイト数。０２００Ｈ（５１２）バイト。
４）１バイト　４０
クラスタのセクタ数。４０Ｈ（６４）。ディスクの管理はセクタ単位ではなくて、クラスタという単位で行なわれます。通常は１クラスタの大きさは６４セクタです。
５）２バイト　０１　００
このＢＰＢを含む予約セクタの数。ここが１の時は次のセクタにＦＡＴがあります。
６）１バイト　０２
ＦＡＴの数。通常は同じＦＡＴが２個あります（１個は予備？）。
７）２バイト　００　０２
ディレクトリに記述できる最大ファイル数。通常は０２００Ｈ（５１２）。
８）２バイト　００　００
サイズの大きいディスクでは使われません。
９）１バイト　Ｆ８
ディスク種別　Ｆ８：固定　Ｆ０：リムーバル。ＳＤカードはリムーバルのように思えますが、固定ディスクとして扱われています。
１０）２バイト　ＥＡ　００
１個のＦＡＴのサイズ（セクタ数）。００ＥＡＨ（２３４）セクタ。ＦＡＴは２個あるので、このＳＤカードの場合、ＦＡＴは合計して４６８セクタになります。
１１）２バイト　３Ｆ　００
古い情報。今は使われません。
１２）２バイト　４０　００
古い情報。今は使われません。
１３）４バイト　８Ｂ　００　００　００
ＭＢＲからＢＰＢまでのセクタ数。
１４）４バイト　７５　５７　３Ａ　００
このディスクの総セクタ数。００３Ａ５７７５Ｈ（３８２３４７７）セクタ。
１５）１バイト　８０
ドライブ番号。８０：固定ディスク　００：リムーバルディスク。
１６）１バイト　００
予約。
１７）１バイト　２９
拡張識別子。２９：次の３つのエリアが存在することを示します。
１８）４バイト　Ｆ８　４Ｅ　１６　９０
ランダムなボリュームシリアル番号。
１９）１１バイト
ボリューム名。無いときはＮＯ ＮＡＭＥにします。
２０）８バイト
ＦＡＴの種別を示す文字列が入ります。

ここから後ろにはブートプログラムが入ります。
無いときは００にします。
最後の２バイトは識別情報　５５　ＡＡ　です。

次回は上記の情報からＦＡＴセクタとディレクトリセクタの位置を算出して、それぞれを読み出してみることにします。
