●ＣＭＤ５８
前回少し書きましたようにＣＭＤ５８はＳＤＨＣカードの初期化に必須のコマンドではありません。
しかし「カードがサポートしている電圧範囲を知るために実行するほうがよい」と書かれていますし、初期化プログラムが正しく実行されているかどうかを検証するためにも、「Ｐｈｙｓｉｃａｌ Ｌａｙｅｒ Ｓｉｍｐｌｉｆｉｅｄ Ｓｐｅｃｉｆｉｃａｔｉｏｎ」で指示されている通りに実行してみることにします。
下図は前回もお見せした「Ｐｈｙｓｉｃａｌ Ｌａｙｅｒ Ｓｉｍｐｌｉｆｉｅｄ Ｓｐｅｃｉｆｉｃａｔｉｏｎ」からの引用です。
［出典］ＳＤ Ｃａｒｄ Ａｓｓｏｃｉａｔｉｏｎ：Ｐｈｙｓｉｃａｌ Ｌａｙｅｒ Ｓｉｍｐｌｉｆｉｅｄ Ｓｐｅｃｉｆｉｃａｔｉｏｎ Ｖｅｒｓｉｏｎ ２．００
ＣＭＤ５８は初期化の中と後の２度実行されています。
ＣＭＤ５８の引数は００で、ＳＰＩモードではＣＲＣ７はチェックされませんから、下のレイアウトになります。
７Ａ ００ ００ ００ ００ ＦＦ
１０進数の５８は１６進数では３Ａです。
そのビット７と６にスタートビット（０１）を付加しますから、７Ａになります。
ＣＲＣ７はチェックされませんからストップビットの１を付加してＦＦにします（ここは末尾のビットが１なら何でもよいです）。
実行例は［第２３回］でお見せしました。
その初期化部分を下に再掲します。
loading SDCDIF5N.BIN ...026d(621)bytes loaded,from 8100 to 836C
>jp 8100
CMD0
FF01
CMD8
FF01000001AA
CMD58
FF0100FF8000
CMD55
FF01
ACMD41
FF01
CMD55
FF01
ACMD41
FF00
CMD58
FF00C0FF8000
|

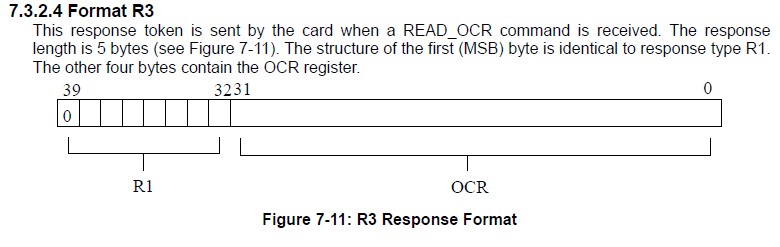

ＣＭＤ５８のレスポンスはＲ３です。
［出典］ＳＤ Ｃａｒｄ Ａｓｓｏｃｉａｔｉｏｎ：Ｐｈｙｓｉｃａｌ Ｌａｙｅｒ Ｓｉｍｐｌｉｆｉｅｄ Ｓｐｅｃｉｆｉｃａｔｉｏｎ Ｖｅｒｓｉｏｎ ２．００
１番目のＣＭＤ５８のレスポンスは
０１ ００ ＦＦ ８０ ００
です。
１バイト目はＲ１と同じです（Ｒ１は前回参照）。
まだ初期化が完了していませんからビット０が１です（ｉｄｌｅ ｓｔａｔｅ）。
続く４バイトはＯＣＲレジスタの値になっています。

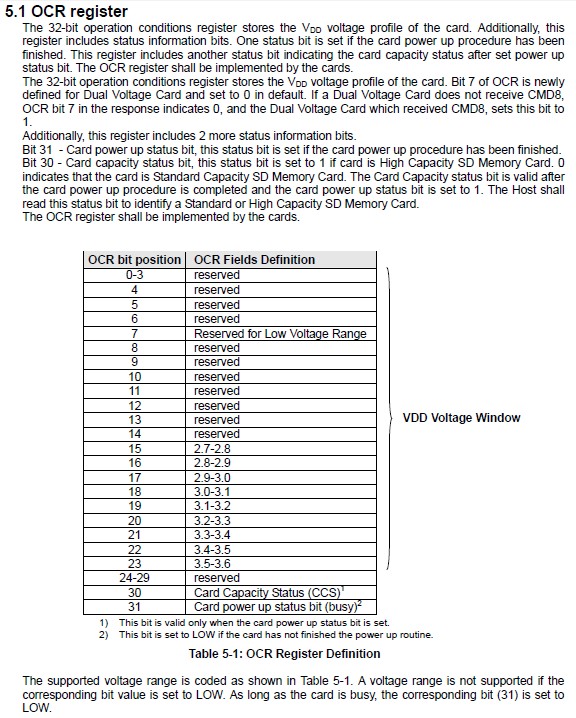

［出典］ＳＤ Ｃａｒｄ Ａｓｓｏｃｉａｔｉｏｎ：Ｐｈｙｓｉｃａｌ Ｌａｙｅｒ Ｓｉｍｐｌｉｆｉｅｄ Ｓｐｅｃｉｆｉｃａｔｉｏｎ Ｖｅｒｓｉｏｎ ２．００
ビット０〜１４まではｒｅｓｅｒｖｅｄですから０です。
ビット１５〜ビット２３までが、このカードが対応している電圧範囲です。
１番目のＣＭＤ５８のレスポンスを今度はビットパターンで下に示します。
０００００００１ ００００００００ １１１１１１１１ １０００００００ ００００００００
ビット１５〜ビット２３が１ですから、このカードは２．７Ｖ〜３．６Ｖまでの電圧範囲に対応していることがわかります。
ところでこのレスポンスと２番目のＣＭＤ５８のレスポンスを比べて、その違いを確認してみましょう。
００ Ｃ０ ＦＦ ８０ ００
ですからビットパターンでは
００００００００ １１００００００ １１１１１１１１ １０００００００ ００００００００
です。
初期化完了後ですから第１バイト（Ｒ１）のビット０が０になっています。
ということは普通にアクセスできる状態になったことを示しています。
その次のバイトの上位２ビット（ビット３１、ビット３０）が１になっています。
上で引用したＯＣＲレジスタテーブルで確認すると、ビット３１は初期化が完了（ｐｏｗｅｒ ｕｐが完了）すると１になる、と書いてあります。
ビット３０は初期化が完了するまでは０のままですが、初期化が完了してビット３１が１になったときにビット３０が１ならこのカードはＳＤＨＣカードで、０のままならスタンタードのＳＤカードであることを示しています。
２回目のＣＭＤ５８のレスポンスではビット３１とビット３０が１になっていますから、このカードがＳＤＨＣカードであることが示されています。
ところで前回の終わりのところで、２ＧＢのＳＤカードに対してＳＤＨＣカード用のプログラムを実行しました。
そのときのＣＭＤ５８のレスポンスを上の結果と比べてみましょう。
>/ld sdcdif5n.bin,8100
loading SDCDIF5N.BIN ...026d(621)bytes loaded,from 8100 to 836C
>jp 8100
CMD0
FF01
CMD8
FF01000001AA
CMD58
FF0100FF8000
CMD55
FF01
ACMD41
FF01
CMD55
FF01
ACMD41
FF00
CMD58
FF0080FF8000
|
１回目のＣＭＤ５８のレスポンスは
０１ ００ ＦＦ ８０ ００
ですからＳＤＨＣカードと同じです。
２回目は
００ ８０ ＦＦ ８０ ００
ですからビット３１は１ですが、ビット３０は０のままです。
このカードはスタンタードのＳＤカードであることが示されています。
