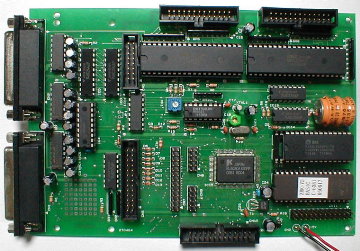

ＺＢ２７Ｋ　税抜価格　２２０００円（税込価格　２４２００円）
基板サイズ　１７５�o×１２０�o
［主な機能］
ＲＳ２３２Ｃ　×　２ＣＨ
ＲＡＭ、ＲＴＣバッテリバックアップ
ＬＣＤインタフェース
８２Ｃ５５×２（ユーザー用Ｉ／Ｏ　８ビット×６ポート）
ＲＴＣ（リアルタイムクロック）
プリンタインタフェース
キーボードインタフェース
◎改良版の供給を開始しました。旧製品は２番目の２３２Ｃの機能が低かったのをＰＩＣを使って機能アップしました。
◎ウォッチドッグタイマーの機能がＢＡＳＩＣで使えるようになりました（詳細については近日中にアップロードします）。



標準ではＺＢＫ−Ｖ３ＢＡＳＩＣＲＯＭ（２７Ｃ０１０）および３２ＫＢＲＡＭ６２２５６を実装しています。プログラムの開発はＺＢＫ開発セットを使い、ＤＯＳ／Ｖパソコンと接続して行ないます。開発セットを使うことにより、ＢＡＳＩＣプログラムおよびマシン語サブルーチンプログラムをＲＯＭに書き込むことができます。開発セット接続時はＲＡＭは６２８１２８にします（開発セットに付属）。

ＫＬ５Ｃ８０１２はシリアルインタフェースを１チャネルのみ内蔵していますが、ＰＩＣ１６Ｆ６２８を組み込むことによりＲＳ２３２Ｃ（調歩同期式）２チャネルの機能を実現しています。基板上に信号コネクタ（ＤＳＵＢ２５Ｐ）２個を実装しています。レベル変換ＩＣによってボード内で２３２Ｃの信号レベルに変換していますから、一般のパソコン、装置と直結できます。ボーレートはチャネル１については１５０、３００、６００、１２００、２４００、４８００、９６００、１９２００ですが１９２００は状況によりエラーの可能性があります。９６００ボー以下での使用をおすすめします。チャネル２はボーレート１２００、２４００、４８００、９６００、１９２００です。
ＲＳ２３２Ｃの送受信はＺＢＫ−Ｖ３ＢＡＳＩＣでサポートしています。簡単な命令でパソコンや装置との間でのデータ交換が行えます。

ニッカドバッテリによってＲＡＭのデータは電源を切っても消えずに残ります。電源を切ったままでも１ヶ月以上データをそのまま保持することができます。

ＬＣＤ表示器を接続すると、ＰＲＩＮＴ文の実行結果をＬＣＤに表示することができます。また実行中にエラーがおきたときエラーコードがＬＣＤに表示されます。
ＬＣＤ表示器（２０字×４行）　税抜価格　２５００円（税込価格　２７５０円）
ＬＣＤ表示器（２０字×４行）バックライト付　税抜価格　３５００円（税込価格　３８５０円）

Ｉ／Ｏとして８２Ｃ５５×２個を標準実装しており、合計８ビット×６ポートがユーザーに開放されています。

ＲＴＣ（リアルタイムクロック）を内蔵しており、ニッカドバッテリによってバックアップされているため、電源ＯＦＦの状態でも時計の動作を継続しています。ＺＢＫ−Ｖ３ＢＡＳＩＣではＤＡＴＥ＄、ＴＩＭＥ＄によって年月日、時分秒を簡単に扱うことができます。

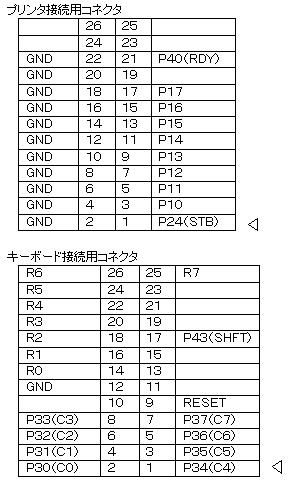

ＺＢ２７Ｋはセントロニクス準拠のプリンタインターフェースをサポートしておりＣＰＵ下方の２６Ｐコネクタに別売のプリンタケーブルを接続することでセントロニクスプリンタにデータを出力することができます。最近のプリンタはほとんどがＷｉｎｄｏｗｓ専用プリンタになってしまっています。残念ながらＷｉｎｄｏｗｓ専用プリンタは接続できません。
小型組込み用の感熱式プリンタやドットインパクトプリンタのインターフェースのなかにはセントロニクス準拠のものがあると思います。そのようなプリンタで「ＭＳＤＯＳ」で制御可能タイプならば接続可能です。
ＺＢＫ−Ｖ３ＢＡＳＩＣのＬＰＲＩＮＴ文を実行するとプリンタに出力が行われます。
専用プリンタケーブル（２６Ｐ−セントロニクス３６Ｐコネクタケーブル）　税抜価格　２５００円（税込価格　２７５０円）

初期データとか時刻などを設定するために数値と記号程度のキー入力が簡単にできるととても便利な場合も多いと思います。キーボードから入力してＬＣＤの表示で確認できれば処理がうんと簡単になります。ＺＢ２７Ｋは８×８マトリクスキーボードインターフェースを備えています。別売の５×５キーボードを接続することで任意の文字コードを入力することができます。
５×５キーボード（アクリル透明キーキャップ付。文字シールを中に挟むことができます）　税抜価格　６０００円（税込価格　６６００円）
　
ＫＬ５Ｃ８０１２には内蔵のパラレルポートが８ビット×５ポートあってそのほとんどが特定目的のコネクタに配置してあります。しかしＫＬ５Ｃ８０１２のパラレルポートの多くはＺＢ２７Ｋの回路、ＬＣＤ、ＲＴＣ、キーボード、プリンタ各インターフェースによって使用されているため、ユーザーはちょっと利用しにくいと思います。無理にＫＬ５Ｃ８０１２のポートを使わなくても８２Ｃ５５のポートが６ポートもありますから、それを使うことで多くの目的には十分応えられると思います。
ＫＬ５Ｃ８０１２のパラレルポートには１６ビット×５チャネルのプログラマブルカウンタの入出力端子が重複して割り当てられています。この機能もＺＢ２７Ｋの内部回路によって制約されるため多くは利用できません。入出力を切り離して内部カウンタとしてのみ使う分には制約はありません。

ＫＬ５Ｃ８０１２のパラレルポートの殆どは開発セットのＲＯＭ　ＷＲＩＴＥＲを接続することで使用されますが、これはＲＯＭ書き込み、読み出しの時点でのみ使用されるだけですから、ＲＯＭ　ＷＲＩＴＥＲを接続していない状態では、システムによって使用されてはいません。ＲＯＭ　ＷＲＩＴＥＲによって占有されるポートをＲＯＭ　ＷＲＩＴＥＲを接続しない状態でユーザーが使用することに制約はありません。ＲＯＭ　ＷＲＩＴＥＲを接続するときは、ＣＰＵ左側の３個のコネクタは全て、ＲＯＭ　ＷＲＩＴＥＲ接続のために使われます。もしユーザーがここにユーザーの回路を接続していたとしても、ＲＯＭ　ＷＲＩＴＥＲを接続するときはそれらは外さなければいけませんから、ユーザーがＲＯＭ　ＷＲＩＴＥＲに使用される端子をユーザー用に使用していたとしても、ＲＯＭ　ＷＲＩＴＥＲの機能に影響はありません。

ＺＢ２７ＫにおけるＫＬ５Ｃ８０１２のパラレルポート端子の使用状況
Ｐ００　ＬＣＤ、ＲＴＣ禁止（ＯＵＴ）
Ｐ０１　割込入力（ユーザー用に開放）（ＩＮ）
Ｐ０２−Ｐ０７　ＤＯＳ／Ｖ接続（ＩＮ／ＯＵＴ）
Ｐ１０−Ｐ１７　ＬＣＤ、ＲＴＣ、キーボード、プリンタ（ＩＮ／ＯＵＴ）
Ｐ２０−Ｐ２３　未使用
Ｐ２４−Ｐ２７　ＬＣＤ、ＲＴＣ、キーボード、プリンタ（ＯＵＴ）
Ｐ３０−Ｐ３７　キーボード（ＩＮ）
Ｐ４０　ＲＴＣ、プリンタ（ＩＮ）
Ｐ４１　ＤＳＲ（２３２Ｃ）（ＩＮ）
Ｐ４２　ＣＴＳ（２３２Ｃ）（ＩＮ）
Ｐ４３　キーボード（ＩＮ）
Ｐ４４　未使用
Ｐ４５　ＤＴＲ（２３２Ｃ）（ＯＵＴ）
Ｐ４６　ＲＴＳ（２３２Ｃ）（ＯＵＴ）
Ｐ４７　ＤＯＳ／Ｖ接続（ＯＵＴ）
Ｐ３０−Ｐ３７はキーボードを接続しない場合はユーザーが使用することができます（ＩＮ／ＯＵＴどちらの設定も可）。Ｐ４３はキーボードを接続しない場合はユーザーが使用することができます（ＩＮのみ。ＯＵＴ設定は不可）
Ｐ４２、Ｐ４３、Ｐ４５、Ｐ４６は２３２Ｃを利用しない場合にはユーザーが使用することができます。ポートの向きの設定は変えられません。






フラットケーブルも別売しています。ケーブル長は１０ｃｍ単位で指定できます（３０円／１０ｃｍ）。コネクタ片側のみ圧着（片側切り離し）（２００円）。両側コネクタ（４００円）。（価格はすべて税別）
必要な価格はケーブル＋コネクタになります（＋消費税）。例）長さ５０ｃｍ片コネクタ　３０×５＋２００＝３５０円（税込３８５円）




その他基本仕様についてはＺＢＫボードの基本構成、共通仕様を参照してください。
