Ｌｅｇａｃｙ８０８０用オプションボードの製作
～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～
㈱技術少年出版様からＬｅｇａｃｙ８０８０用のオプションボード製作の依頼を受けました。
そのボードには電流制限素子（ポリスイッチ）をつけることになりました。
そこで…。
～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～
［第８回］
●トランジスタ電流制限回路（５）
さて。
問題はトランジスタによる電圧降下です。
それが、出力トランジスタ単独での値なのか、あるいは逆さにぶらさがったトランジスタが少しは動作していて、それが影響しているのか、そのあたりのところをまずはっきりとさせておきたいと思います。
これは［第６回］でお見せした写真です。
出力トランジスタのエミッタとコレクタの間の電圧を測ってみたところ、０．３２７Ｖでした。
で。
こんなことをやってみました。
出力トランジスタ単独で、同じことをやってみました。

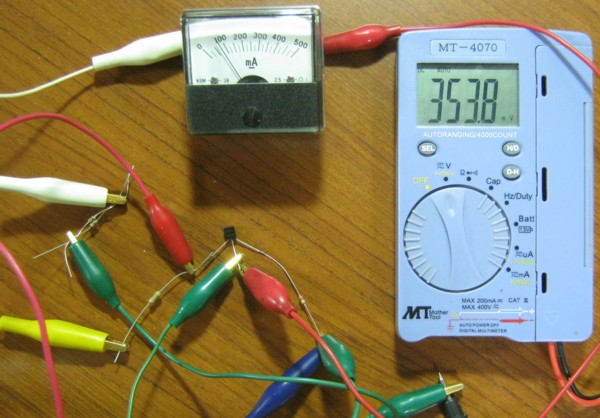

０．３５４Ｖです。
ちょっと値が違いますが、素子のばらつきということもありますでしょうし、大体こういういい加減なテストのやり方ははダメですね。
さきほどの写真では出力に負荷として５１Ωをつないでいるのに、今回は１００Ωを並行に２本つないでいます。
ま、でも、とにかくこの電圧降下は出力トランジスタ単独のものだと考えてもよろしいでしょう。
今までの私のトランジスタに対する認識からすると、この値（コレクタエミッタ間飽和電圧）はもっと小さいものだとばかり思っていました。
Ａ１０１５といえばＣ１８１５と並んで小信号用としては最もポピュラーなものでありますだけに、…。
む？
小信号用？
おお。
ひょっとしたら。

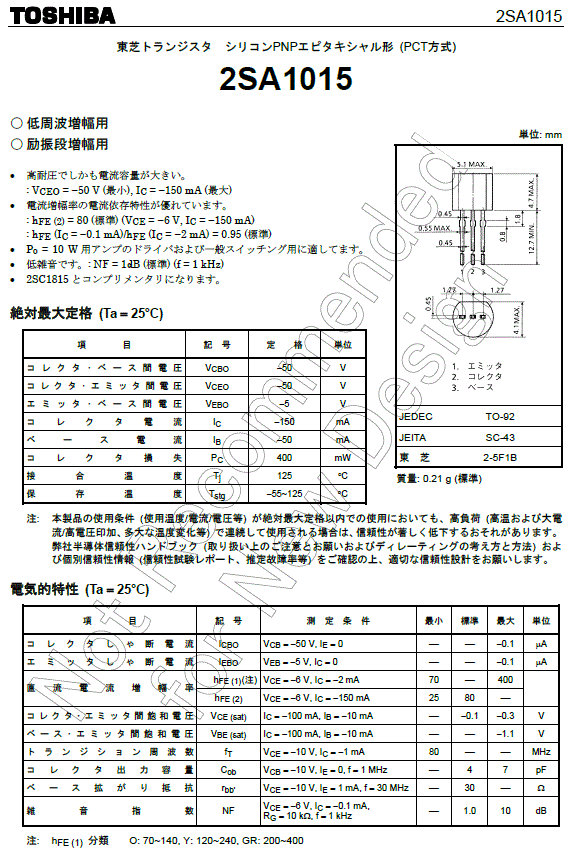

２ＳＡ１０１５のデータシート（部分）です。
［出典］ＴＯＳＨＩＢＡ ２ＳＡ１０１５ ＤＡＴＡＳＨＥＥＴ
絶対最大定格が１５０ｍＡなのですよねえ。
この石で電源制御用として８０ｍＡとか１００ｍＡとかも流すというのは目的外使用ということなのでありましょう。
ま、それは当初からわかっていたことなのですが、とりあえずのテストということで使ってみたのでしたが。
おお。
コレクタエミッタ間飽和電圧が最大で－０．３Ｖになっています。
なるほど。
これは私の認識不足でありました。
そういうことならば。
こういう回路に適したトランジスタを使えばよい、ということになります。
これなどがよさそうではありませんか。
２ＳＡ１０２０です。
［出典］ＵＮＩＳＯＮＩＣ ＴＥＣＨＮＯＬＯＧＩＥＳ ＣＯ．，ＬＴＤ ２ＳＡ１０２０ ＤＡＴＡＳＨＥＥＴ
Ｖｃｅは－０．５Ｖと大きいようですが、それはＩｃ＝１Ａ（！）のときです。
１００ｍＡとか２００ｍＡならばもっと小さい値が期待できそうです。
さっそく入手して試してみました。
おお。
なんと。

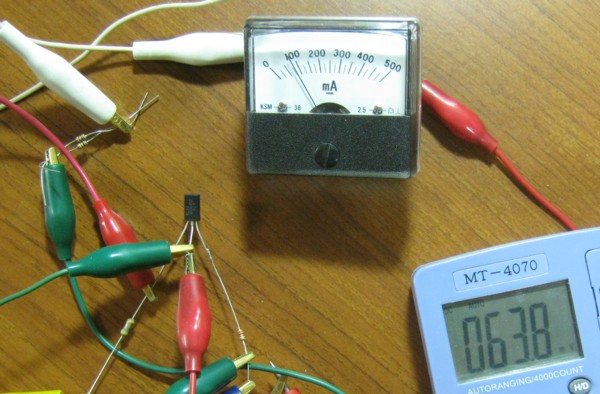

Ｉｃ＝８０ｍＡのとき、Ｖｃｅ＝６３．８ｍＶではありませぬか。
Ａ１０１５の１／５です。
これは期待できそうです。

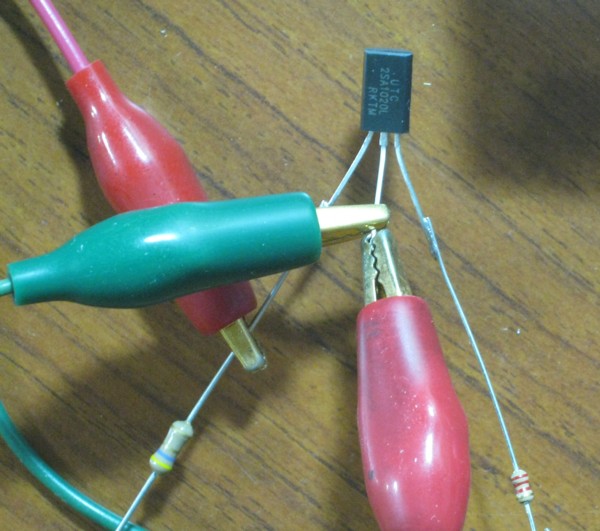

２ＳＡ１０２０のところを拡大しました。
Ｌｅｇａｃｙ８０８０用オプションボードの製作［第８回］
２０１６．７．１３ｕｐｌｏａｄ
