トランジスタで８０８０をつくってしまおうというまさにびっくり仰天、狂気のプロジェクトです！
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
見事にできましたら、もちろんＴＫ−８０モニタを乗せて、それからＢＡＳＩＣ、ＣＰ／Ｍを走らせましょう！
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
［第２３０回］
●命令デコード回路（２０）ＤＥＣＯＤＥ５
命令デコード回路は［第１９３回］〜［第２１７回］でＤＥＣＯＤＥ１〜ＤＥＣＯＤＥ４までの回路の説明をしてきました。
［第１９３回］を書いたのは１月１５日でしたからそれからもう３ヶ月以上が経ってしまいました。
途中で色々なことがあったため最後の［第２１７回］を書いたのはつい先日の４月１２日でした。
それからあとは前回までＲＥＧＩＳＴＥＲ回路の説明をしてきました。
ＤＥＣＯＤＥ回路はＤＥＣＯＤＥ４で終わりではなくて、まだＤＥＣＯＤＥ５が残っていました。
たまたまタイミングが悪くてＤＥＣＯＤＥ５のプリント基板の製作が遅れたため、説明が後回しになっていました。
そのＤＥＣＯＤＥ５のプリント基板もやっと先日できてきましたので、時間の空きをみつけて部品を実装し動作テストをする機会を待っていました。
前回でＲＥＧＩＳＴＥＲ基板のテストも終りましたので、その機会にＤＥＣＯＤＥ５のテストに取り掛かることにしました。
ＤＥＣＯＤＥ５そのものはそれほど複雑な回路ではありません。
ＭＹＣＰＵ８０Ｂの回路のうちＤＥＣＯＤＥ５に相当する回路については［第２０５回］で色分けして示しました。

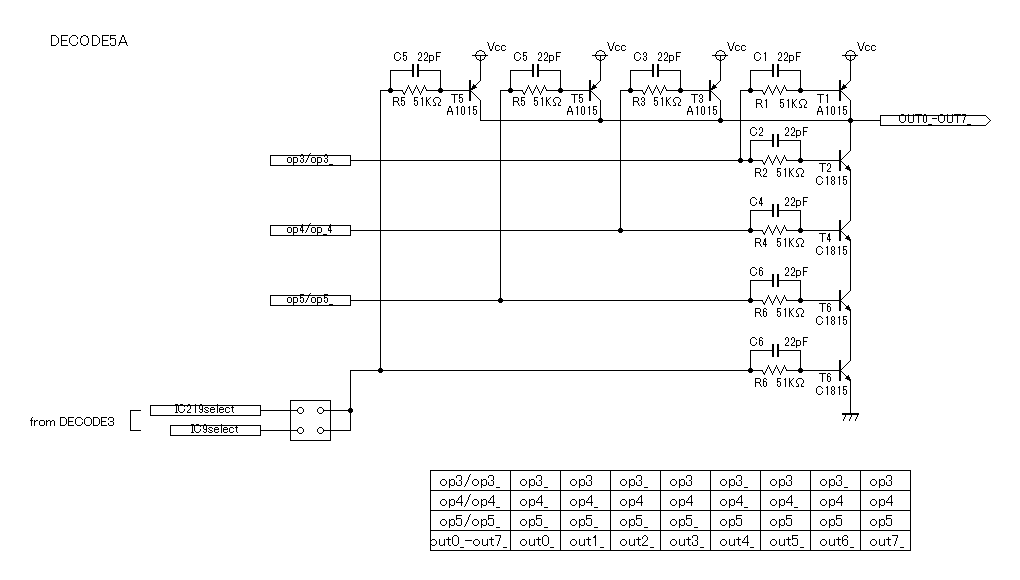

下はＤＥＣＯＤＥ５の回路図です。
ＤＥＣＯＤＥ５回路は４入力のＮＡＮＤ回路８組で構成しています。
上はそのうちの１組の回路図です。
これと同じ回路が８回路あります。

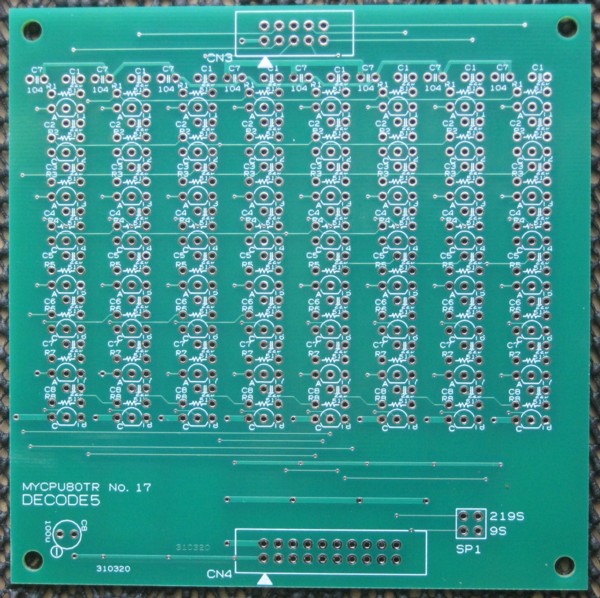

ＤＥＣＯＤＥ５のプリント基板（部品面）です。

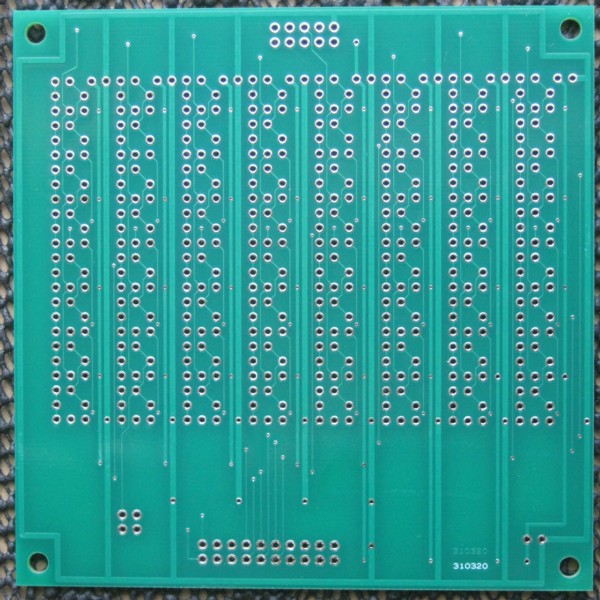

こちらはハンダ面です。

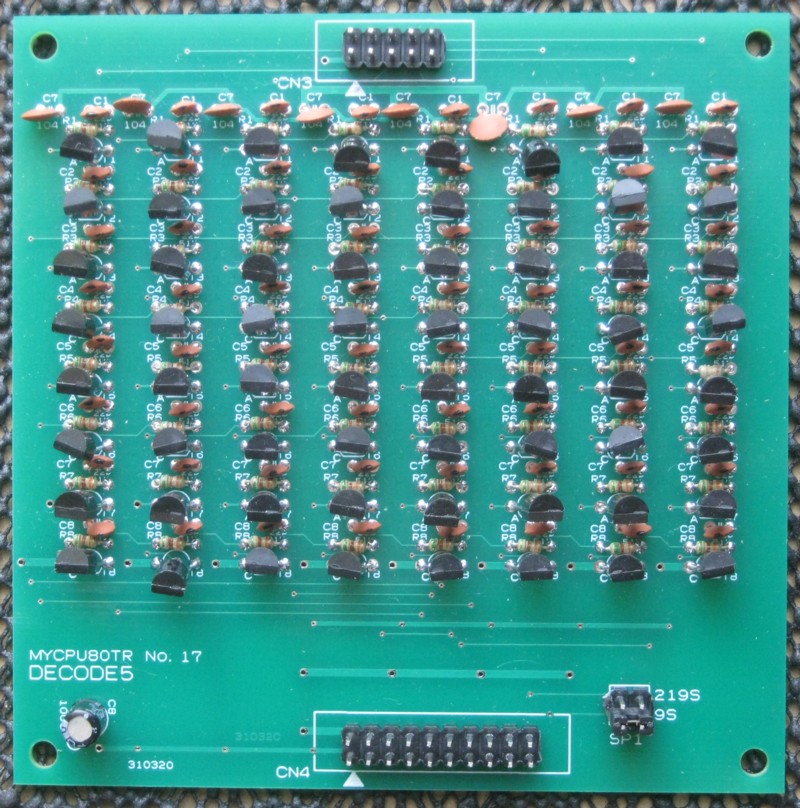

部品を実装しました。
次回に続きます。
トランジスタでＣＰＵをつくろう！［第２３０回］
２０２０．４．２５ｕｐｌｏａｄ
