トランジスタで８０８０をつくってしまおうというまさにびっくり仰天、狂気のプロジェクトです！
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
見事にできましたら、もちろんＴＫ−８０モニタを乗せて、それからＢＡＳＩＣ、ＣＰ／Ｍを走らせましょう！
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
［第２３１回］
●命令ＤＥＣＯＤＥ回路（２１）ＤＥＣＯＤＥ５テストプログラムのためのコネクタ接続
今回も今までと同じようにＮＤ８０Ｚ３．５を使ってＢＡＳＩＣのテストプログラムを作ってテストをします。
ＤＥＣＯＤＥ５は単独では機能しません。
ＤＥＣＯＤＥ１〜ＤＥＣＯＤＥ３と接続してそれらの基板の出力信号を受けることで動作します。
ですから最終的にはＤＥＣＯＤＥ１〜ＤＥＣＯＤＥ３と接続してテストを行なうことになりますが、まずは最初のテストとしてＤＥＣＯＤＥ５単独でそこにＤＥＣＯＤＥ１〜ＤＥＣＯＤＥ３の出力信号の代わりに８２Ｃ５５からの出力をつないでテストを行ないます。

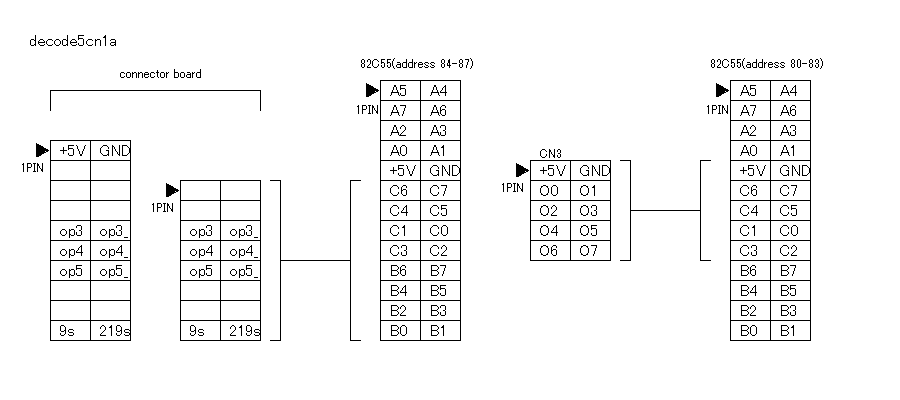

下はそのためのコネクタの接続図です。
今回のテストは接続のために工夫が必要です。
ＤＥＣＯＤＥ５は今までのＤＥＣＯＤＥ回路基板と同じように２０ｐｉｎのコネクタから信号を入力して１０ｐｉｎのコネクタからＤＥＣＯＤＥ信号を出力します。
問題はその２０ｐｉｎコネクタの信号配置にあります。
上の図の左端のコネクタの端子配列がＤＥＣＯＤＥ５基板の入力信号の配置です。
これを８２Ｃ５５のコネクタに接続しようとすると図のようにＣポートとＢポートに接続することになります。
このとき＋５Ｖ、ＧＮＤを含めて接続するようなケーブルを作ろうとすると９Ｓ、２１９Ｓが離れているためにＢポートから外れてしまいます。
ちょっと見には８２Ｃ５５を１個使えば済みそうなのに上の図のように２つの８２Ｃ５５を使って接続するのはそういう理由からです。
左側の２０ｐｉｎコネクタと８２Ｃ５５のコネクタを接続するケーブルは片側が２０ｐｉｎで片側が１６ｐｉｎのケーブルを作って接続してもよいのですが、今までのテストで作った１６ｐｉｎ−２６ｐｉｎケーブルがあるのでそれを使うことにして、２０ｐｉｎと１６ｐｉｎとの接続部分は以前に作ったコネクタ基板に２０ｐｉｎコネクタを追加してそれを使うことにしました。

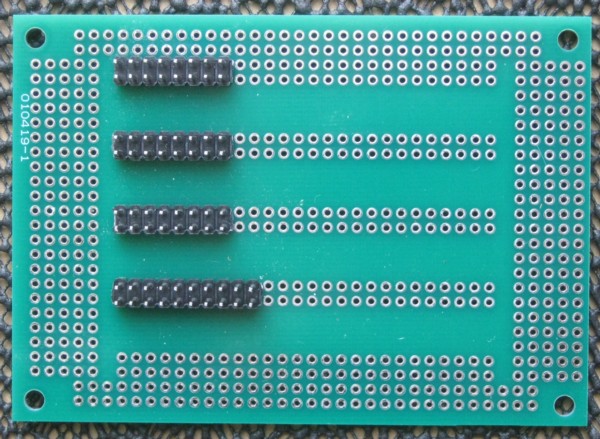

下はコネクタ基板の写真です。
２０ｐｉｎコネクタを追加しました。

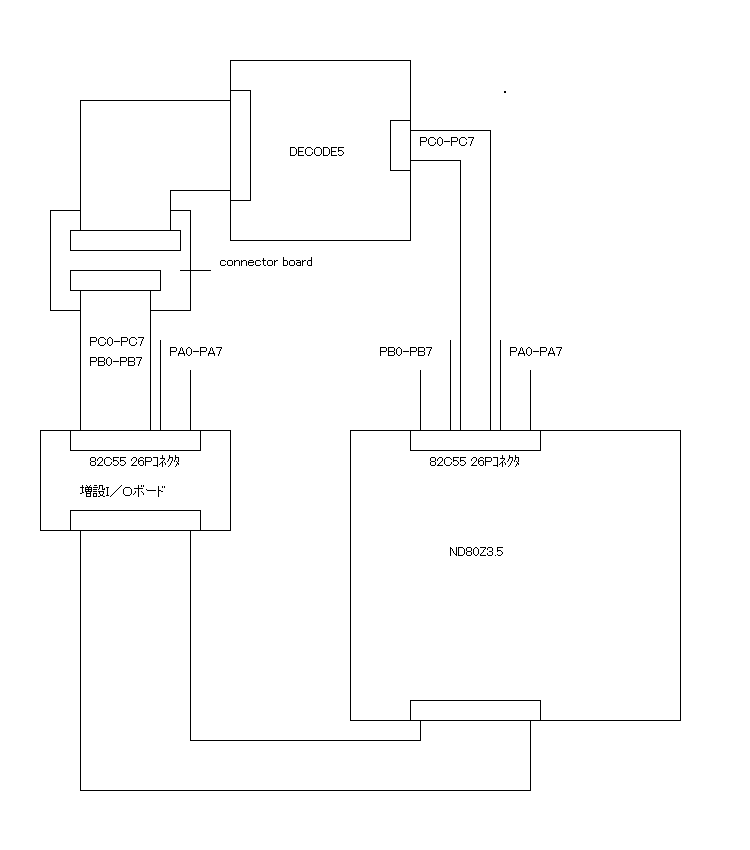

下は今回のテストのための接続イメージ図です。

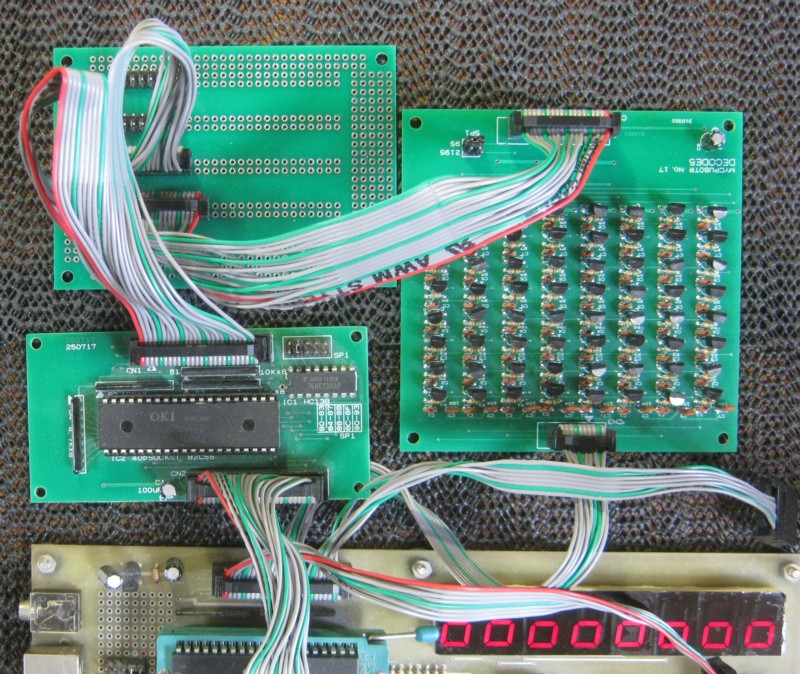

上の接続イメージ図のように接続しました。
次回に続きます。
トランジスタでＣＰＵをつくろう！［第２３１回］
２０２０．４．２６ｕｐｌｏａｄ
