［第２７４回］
●ＭＭＵ回路（２）動作テスト（その１）
今回は前回説明しましたＭＭＵ回路の動作テストです。
いつものように画面左側のプログラムを実行したあとでマシン語モニタコマンドでステップ動作をさせています。
そのあたりの操作については［第２５８回］と［第２５９回］で詳しく説明していますので参照してください。
また以下の説明に出てくるＨＣＭＯＳＩＣ版ＭＹＣＰＵ４基板のＬＥＤ信号名についても［第２５９回］で説明していますので参照してください。

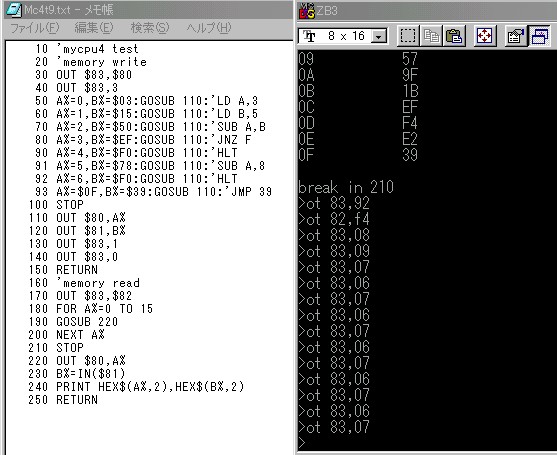

ＳＵＢ Ａ，ＢのＣＬＫ４まで実行しました。
ＬＤ Ａ，ｄ、ＬＤ Ｂ，ｄ、ＳＵＢ Ａ，Ｂはすでに説明済みですから各ＣＬＫのときの状態の写真は省略します。

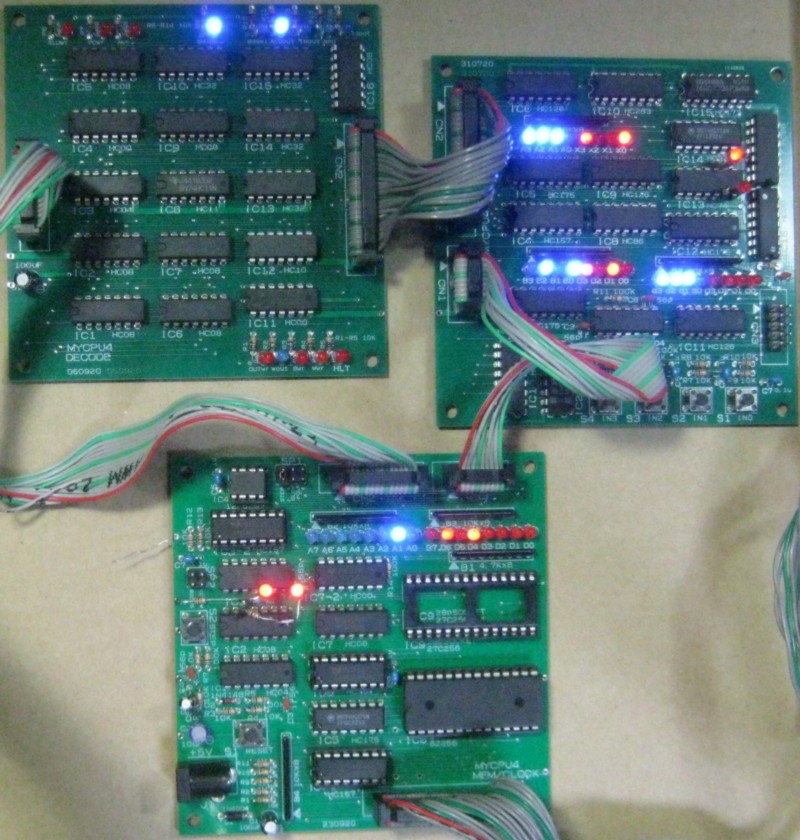

最後のＳＵＢ Ａ，ＢのＣＬＫ４のときの写真のみ下に示します。
次のＪＮＺ命令も［第２７２回］で説明済みです。
そこではＪＮＺ ５でしたが今回はＪＮＺ Ｆです。

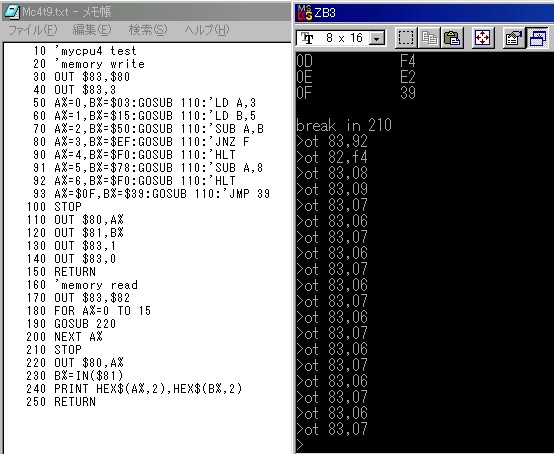

ＪＮＺ ＦのＣＬＫ４まで実行しました。
ＭＭＵ回路のバンク切換えを使うためにはＪＮＣかＪＮＺかＪＭＰ命令を使ってアドレスＦにジャンプする必要があります。
またはプログラムが進んでアドレスＥを実行したあとで自然にアドレスＦが実行されるようにします。

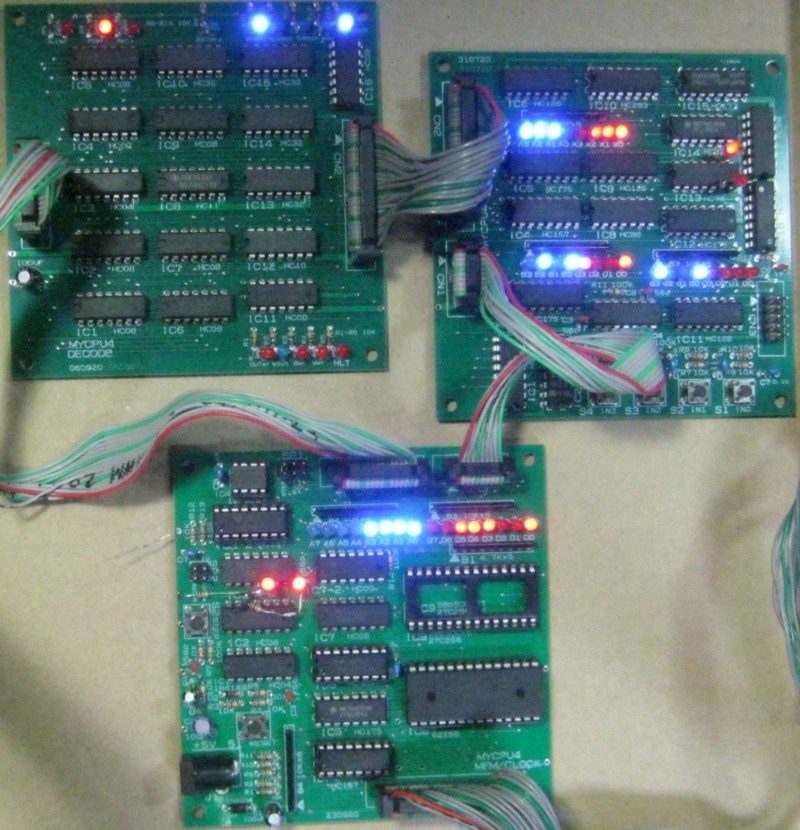

下はＪＮＺ ＦのＣＬＫ１まで実行したときの写真です。
その前に実行したＳＵＢ Ａ，ＢによってＣＦが点灯しＺＦは消灯しています。
ですからＪＮＺ Ｆ命令を実行するとアドレスＦへのジャンプが行なわれることになります。
ＪＮＺのＣＬＫ２〜ＣＬＫ４はＣＬＫ１と同じで変化しませんから写真は省略します。

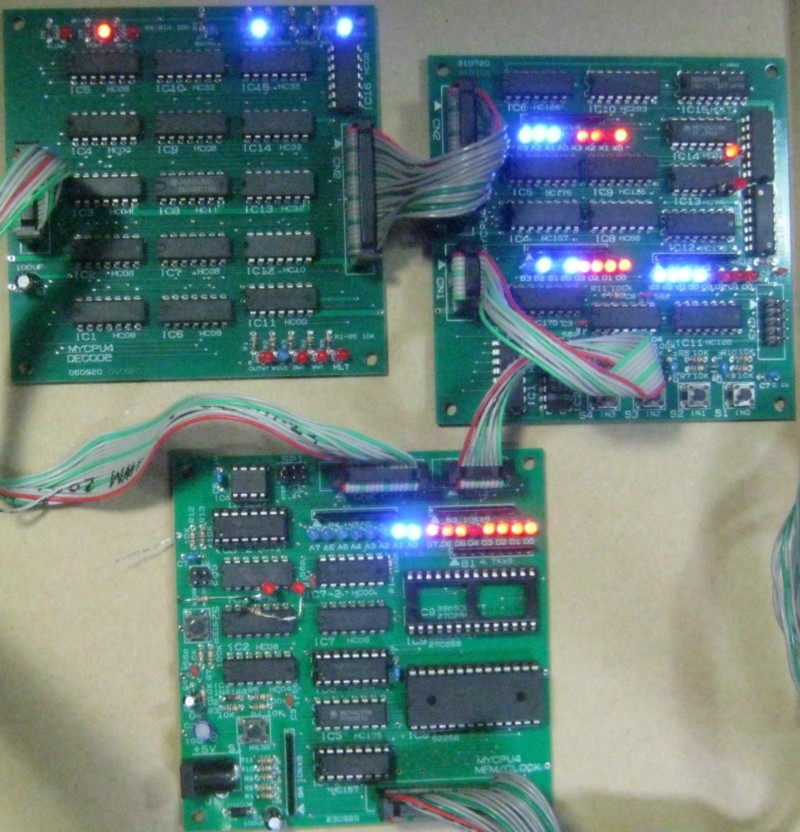

ＪＮＺ Ｆ命令の次の１ＣＬＫを実行しました。
アドレスがＦ（００００１１１１）になりました。
ＪＮＺ Ｆが正しく実行されたことがわかります。
ＲＡＭのアドレスＦにはデータとして’３９’が書かれています。
これは命令コードではありません。
ＲＡＭのアドレスＸＦには次にジャンプしたい８ビットのメモリアドレスそのものをダイレクトに記述します。
’３９’を命令コードとして解釈するとＬＤ Ｗ，Ａになりますが、アドレスＸＦに書いたときはＭＭＵ回路によってメモリバンク＃３のアドレス９へのＪＭＰ命令になります。
アドレスの下位４ビットが’０’〜’Ｅ’のメモリアドレスに書いたデータはすべて命令コードとして解釈されてその通りに実行されますが、アドレスの下位４ビットが’Ｆ’のメモリアドレスに書いたコードは８ビットのアドレスを指定したものと解釈され、そのアドレスへのジャンプが実行されます。

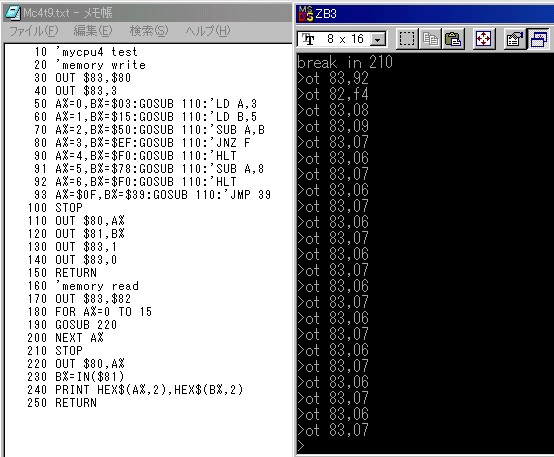

続けてＪＭＰ命令の次のＣＬＫ４まで実行しました。
つまりアドレスＦのＣＬＫ４まで実行したことになります。
そのほかのアドレスでしたらコード”３”の命令が実行されるところなのですが、上に書いたようにアドレス’３９’へのＪＭＰ命令と解釈されます。

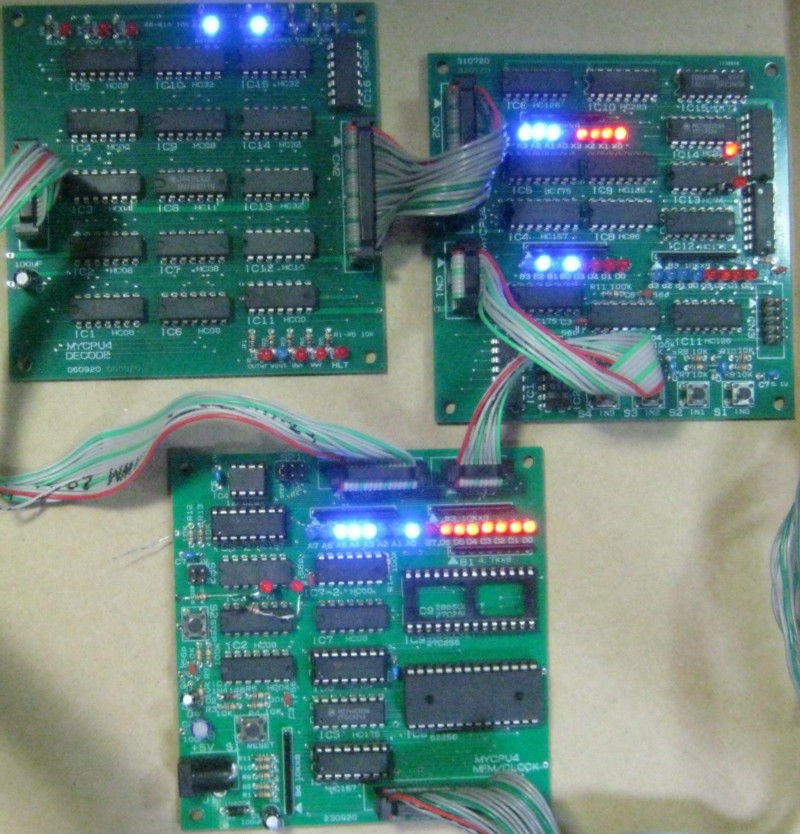

アドレスＦのＣＬＫ４まで実行したときの写真です。
写真左上のＤＥＣＯＤＥ基板のＰＣｗｒ＿（赤色ＬＥＤ）が点灯していることで、ＬＤ命令ではなくてＪＭＰ命令として実行されていることがわかります。

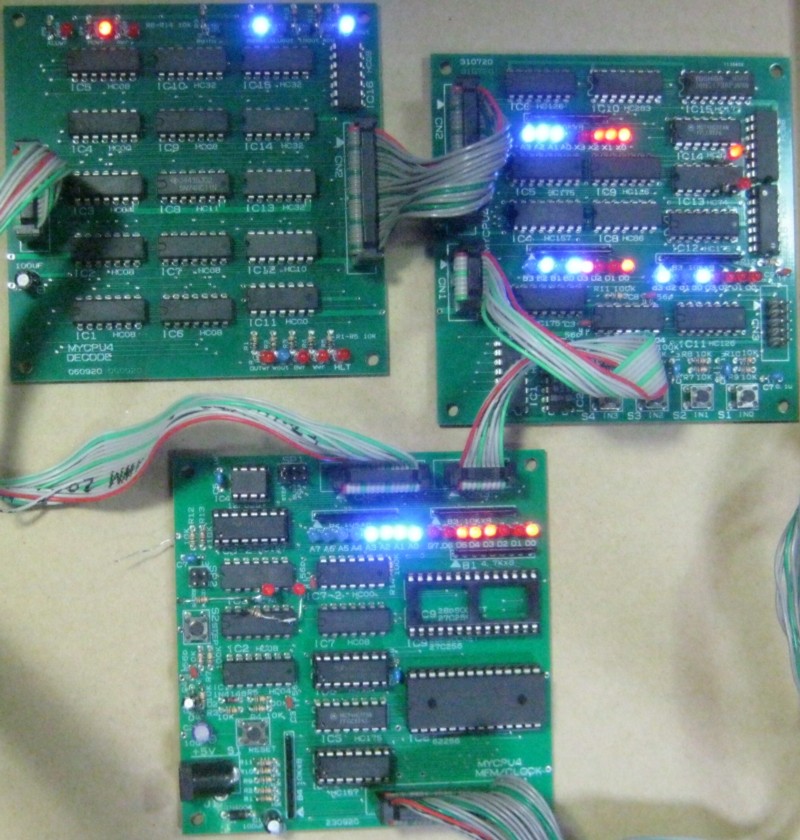

次の１ＣＬＫを実行しました。
メモリアドレスが’３９’になりました。
ＭＭＵ回路によってアドレス’３９’へのジャンプが実行されたことがわかります。
