トランジスタで８０８０をつくってしまおうというまさにびっくり仰天、狂気のプロジェクトです！
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
見事にできましたら、もちろんＴＫ−８０モニタを乗せて、それからＢＡＳＩＣ、ＣＰ／Ｍを走らせましょう！
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
［第７２回］
●トランジスタロジック回路組立キットＨＣ１０
今回は３入力ＮＡＮＤ回路［ＨＣ１０］です。

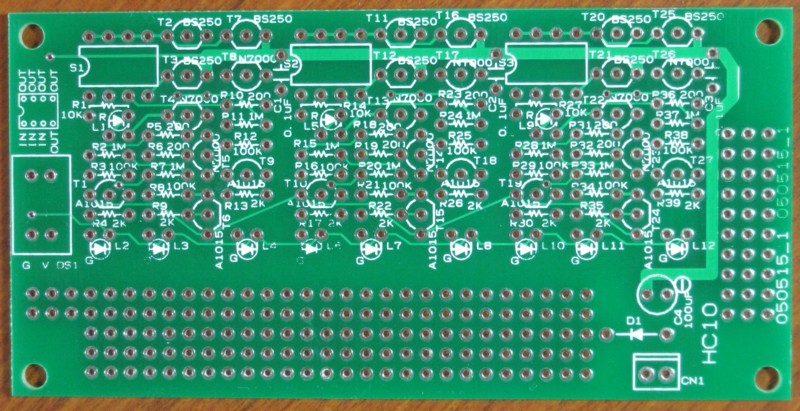

下はそのプリント基板です。
今まで紹介済みの基板と同じ基板サイズです。
１００ｍｍ×５０ｍｍです。

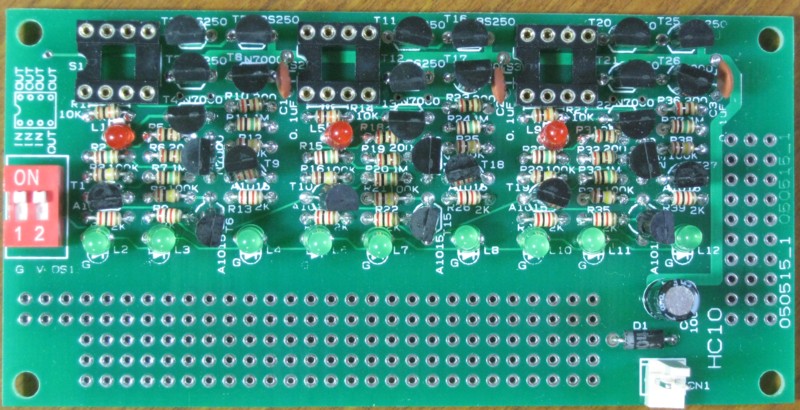

こちらは完成品見本です。
７４ＨＣ１０と同様に、１枚の基板に３つのＮＡＮＤ回路があります。

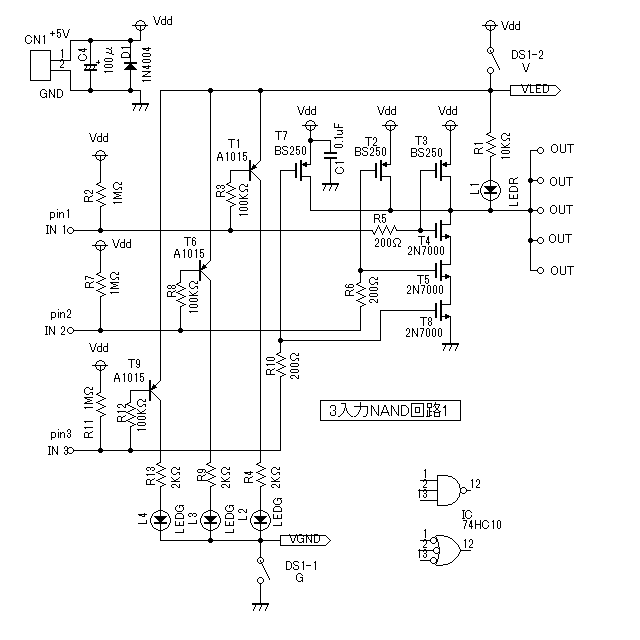

下は３回路のうちの１回路の回路図です。
下は動作テスト中の写真です。
３つの入力を０にしました。
緑ＬＥＤが入力で赤ＬＥＤが出力です。
入力または出力が０のときに点灯し、１のときに消灯します。
ＮＡＮＤなので入力がすべて１のときに出力は０になります。
それ以外のとき出力は１になります。

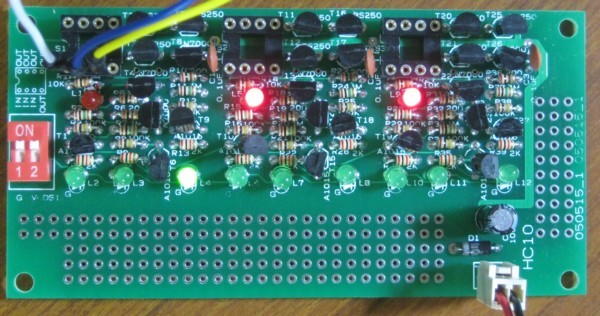

緑ＬＥＤが３つとも点灯し赤ＬＥＤは消灯しています。

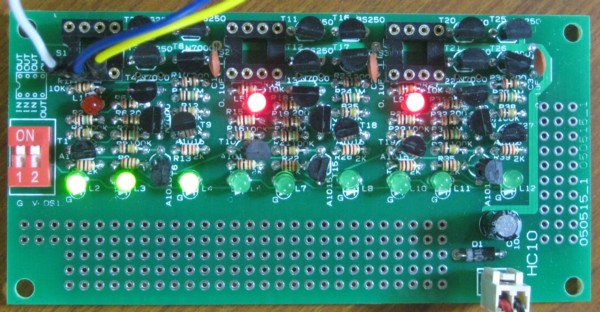

入力１を１にしました。
左端の緑ＬＥＤが消灯しています。
出力は１ですから赤ＬＥＤは消灯しています。

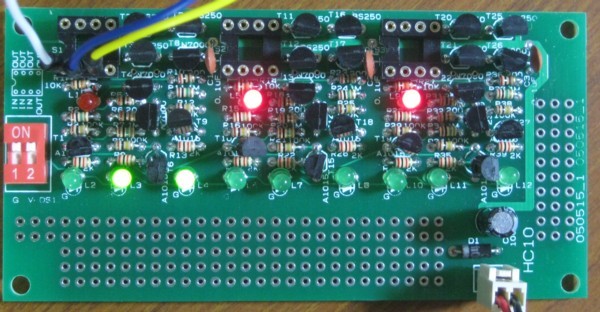

入力１と入力２を１にしました。
左端と２番目の緑ＬＥＤが消灯しています。
出力は１ですから赤ＬＥＤは消灯しています。

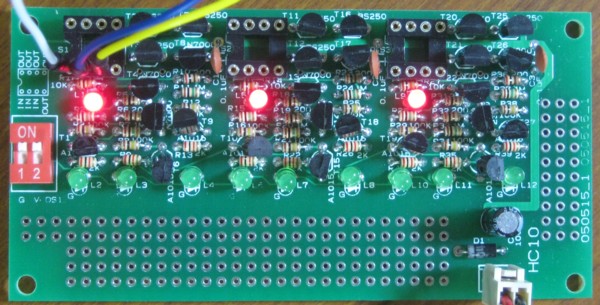

３つの入力すべてを１にしました。
緑ＬＥＤが３つとも消灯しています。
出力は０ですから赤ＬＥＤが点灯しています。
本日も時間がなくなってしまいましたので、ここまでといたします。
次回も基板の紹介を続けます。
トランジスタでＣＰＵをつくろう！［第７２回］
２０１５．５．３１ｕｐｌｏａｄ
