トランジスタでCPUをつくろう!
トランジスタで8080をつくってしまおうというまさにびっくり仰天、狂気のプロジェクトです!
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
見事にできましたら、もちろんTK−80モニタを乗せて、それからBASIC、CP/Mを走らせましょう!
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆


[第73回]


●トランジスタロジック回路組立キットHC27

今回あたりで組立キットの価格などをお知らせする予定だったのですが、ここ数日急ぎの注文の納期に追われて結局こちらのほうの作業はほとんど進めませんでした。
ですのでとりあえず今回も新しい組立キットの紹介のみいたします。

今回は3入力NOR回路[HC27]です。

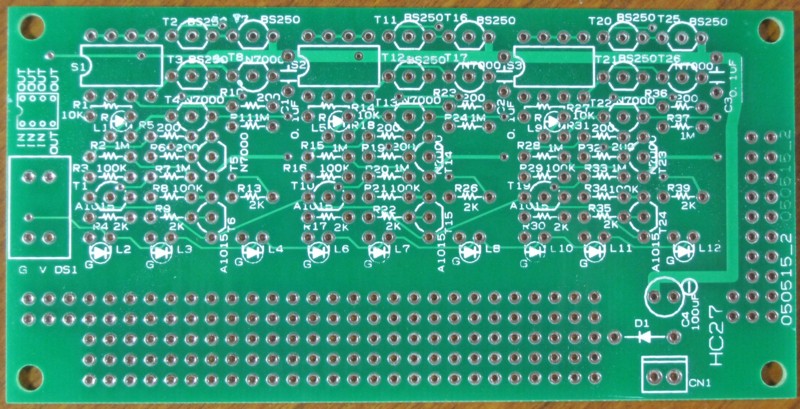

下はそのプリント基板です。

今まで紹介済みの基板と同じ基板サイズです。
100mm×50mmです。

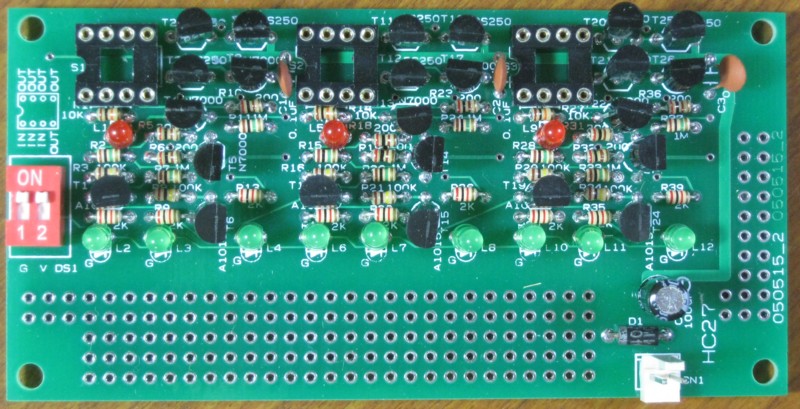

こちらは完成品見本です。

74HC27と同様に、1枚の基板に3つのNOR回路があります。

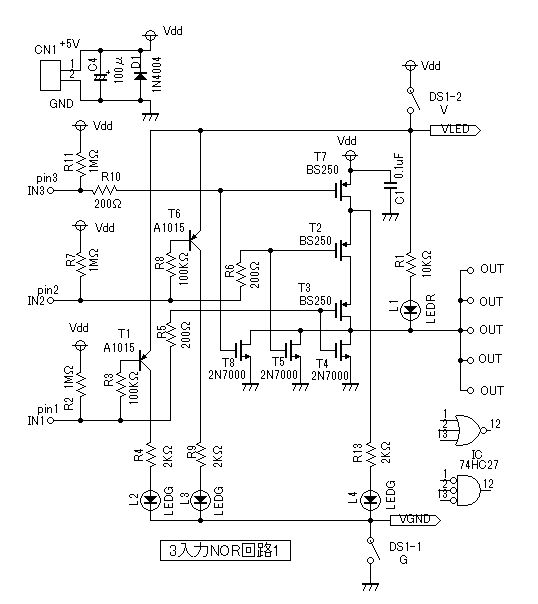

下は3回路のうちの1回路の回路図です。


下は動作テスト中の写真です。

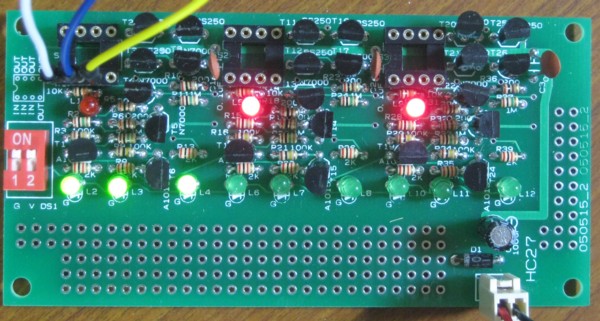

3つの入力を0にしました。
緑LEDが入力で赤LEDが出力です。
入力または出力が0のときに点灯し、1のときに消灯します。
NORなので入力がすべて0のときに出力は1になります。
それ以外のとき出力は0になります。
緑LEDが3つとも点灯し赤LEDは消灯しています。

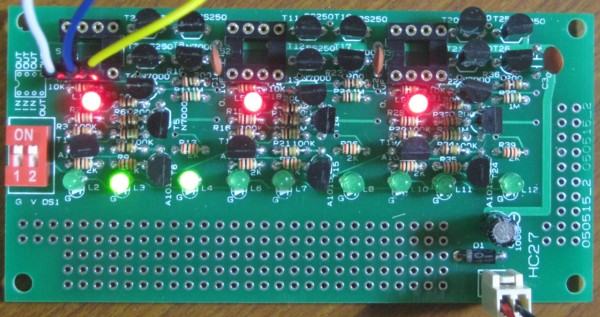

入力1を1にしました。
左端の緑LEDが消灯しています。
出力は0ですから赤LEDは点灯しています。

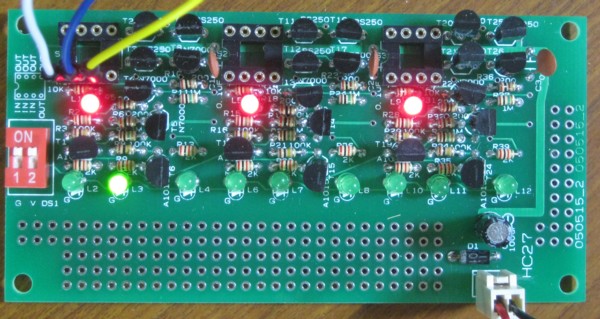

入力1と入力3を1にしました。
入力2を1にしたつもりだったのですが間違えて入力3を1にしてしまいました。
でもどちらでも結果は同じになります。
左端と3番目の緑LEDが消灯しています。
出力は0ですから赤LEDは点灯しています。

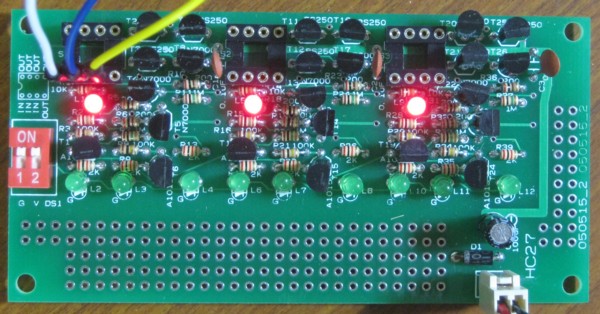

3つの入力すべてを1にしました。
緑LEDが3つとも消灯しています。
出力は0ですから赤LEDが点灯しています。

本日も時間がなくなってしまいましたので、ここまでといたします。
次回も基板の紹介を続けます。
