ＫＬ５Ｃ８０Ａ１２マイコンボードの製作
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
ＫＬ５Ｃ８０Ａ１２はＺ８０互換の高速高性能８ビットマイクロコントローラです。
残念なことに数年前に生産中止になってしまいました。
しかし当社ではＫＬ５Ｃ８０Ａ１２を使った組込みマイコンボードはまだ健在です。
そのＫＬ５Ｃ８０Ａ１２を使ったＮＤ８０Ｚ３．５上位互換マイコンボードの製作記事です。
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜

［第７７回］



●新ＺＢＫ開発セットのリニューアル（１２）ＲＯＭ／ＲＡＭ境界アドレスの移動（２）

前回はＢＡＳＩＣプログラムをＲＯＭ化するときにＢＡＳＩＣプログラムが大きくなってアドレス＄８０００を越えてしまう場合について説明をしました。
今回はその逆の場合で、ＢＡＳＩＣプログラムはそれほど大きくはないが大きな配列を使う必要があるなどの理由で変数領域が＄８０００よりも前まで割り当てられてしまうという場合について説明をします。
ＢＡＳＩＣプログラムをＲＯＭ化する場合にはシステムＲＯＭの空き領域が６４ＫＢもありますからハードウェア上の問題はありませんでした。
しかし変数領域はＲＡＭ上に割り当てられますから＄８０００よりも前の領域もＲＡＭである必要があります。
もともとＢＡＳＩＣプログラムを開発する時点では＄４０００〜＄ＦＦＦＦの範囲はＲＡＭである必要があります。
そこでＺＢＫボードシステムでは、ＢＡＳＩＣプログラムを開発する段階ではＺＢＫボードにＲＡＭとして６２８１２８（１２８ＫＢ）を実装することで＄４０００〜＄ＦＦＦＦの範囲をＲＡＭ領域にします。
ＢＡＳＩＣプログラムの開発が完了してそのプログラムをＲＯＭ化したら、通常はＢＡＳＩＣプログラムも変数領域もそれほど大きくなることは稀なので、前回説明しましたようにＺＢＫボード上の６２８１２８を６２２５６に交換します。
しかし今回は変数領域が大きくて＄８０００よりも前のアドレスにまで割り当てられてしまうという場合ですからＢＡＳＩＣプログラムをＲＯＭ化したあともプログラムの開発時と同じようにＺＢＫボードには６２８１２８を実装したままにします。
そのようにすることで６２２５６を実装した場合にはＲＯＭにしか割り当てられなかった＄４０００〜＄７ＦＦＦの範囲もＲＡＭ領域にすることが可能になります。
なおこのことはＺＢＫボードについて当てはまることで、ＮＤ８０ＫＬ／８６やＮＤ８０ＫＬ／８６ＵＳ（ともにＫＬ５Ｃ８０Ａ１２版）の場合には最初からボード上にＲＡＭとして８１Ｃ５１２８（５１２ＫＢ）を実装していますから、ＲＡＭについての考慮は不要です。

ＲＯＭとＲＡＭの境界を移動する方法については前回説明しました。
ＢＡＳＩＣプログラムの先頭に次のＯＵＴ文を書きます。
１０　ＯＵＴ　４，ｈｈ
ここでｈｈは＄１０〜＄３７の範囲の１６進数です。
この命令文をＲＯＭ化するときのＢＡＳＩＣプログラムの先頭に書いておいてそれをそのままＲＯＭ化します。
行番号１０は普通にＢＡＳＩＣプログラムを書いたときの先頭行になります。
勿論行番号を　１　にしても構いません。
ＢＡＳＩＣプログラムをＲＯＭ化したときシステムがＢＡＳＩＣプログラムの先頭で上の命令文を読むとそのｈｈの値によってＲＯＭとＲＡＭの割り当てを行います。
前回はＢＡＳＩＣプログラムのサイズが＄８０００を越えて大きい場合についての説明でしたからｈｈの値は＄１Ｆ〜＄３７（その場合の境界のアドレスは＄８０００〜＄ＤＦＦＦ）の範囲について説明をしました。
今回はその逆の場合ですから境界のアドレスが＄８０００から前に移動するような使い方についての説明になります。
前回書きましたように通常の使い方の場合のＲＯＭとＲＡＭの境界アドレスを＄８０００にするときのｈｈは＄１Ｆです。
ｈｈの値として＄１Ｆよりもひとつ小さい＄１Ｅを指定した場合には境界アドレスは＄７Ｃ００になります。
さらにもうひとつ小さい値＄１Ｄを指定すると境界アドレスは＄７８００になります。
そのようにｈｈの値をひとつ小さくするごとに境界アドレスは＄０４００（つまり１ＫＢ）前方に移動します。
ｈｈの値を＄１Ｆから小さな値にしたときに決定される境界のアドレスを下に示します。

＄１Ｆ　　＄８０００
＄１Ｅ　　＄７Ｃ００
＄１Ｄ　　＄７８００
＄１Ｃ　　＄７４００
＄１Ｂ　　＄７０００
＄１Ａ　　＄６Ｃ００
＄１９　　＄６８００
＄１８　　＄６４００
＄１７　　＄６０００
＄１６　　＄５Ｃ００
＄１５　　＄５８００
＄１４　　＄５４００
＄１３　　＄５０００
＄１２　　＄４Ｃ００
＄１１　　＄４８００
＄１０　　＄４４００

ｈｈ＝＄１０はＢＡＳＩＣプログラムエリアとして＄４０００〜＄４３ＦＦの１ＫＢしか割り当てられませんから非常に小さなプログラムの場合になります。
これはあくまでそれほど大きな変数領域が必要な場合の設定ですからたとえＢＡＳＩＣプログラムがうんと小さい場合でも変数領域もそれほど大きくなくて＄８０００よりも後ろのアドレスに収まるのでしたらあえてここまで小さな値を指定する必要はまったくありません。
そういう場合でしたら前回書きましたように標準的な境界アドレスとして＄８０００を指定する（ＢＡＳＩＣプログラムの先頭でのＯＵＴ文は省略してＲＡＭは６２２５６を実装する）ということで構いません。
参考までに［第７２回］でテストに使ったＩＯＴＥＳＴプログラムがどのくらいのサイズなのかを確認してみます。

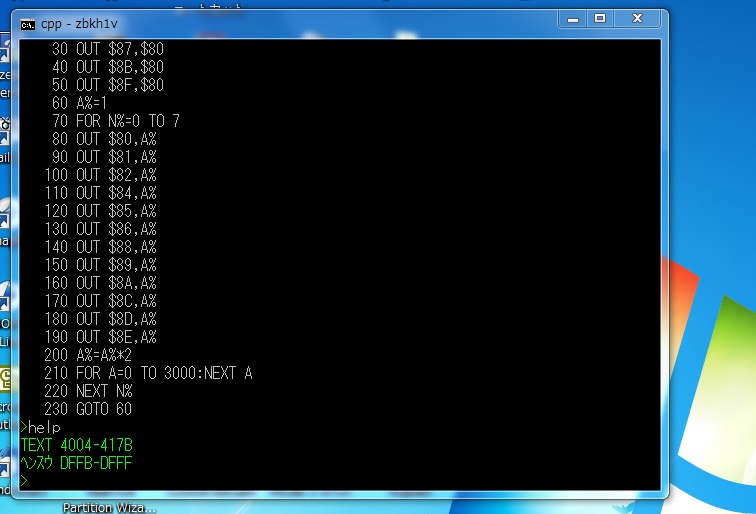

ＢＡＳＩＣプログラムと変数領域のサイズを知るにはＨＥＬＰコマンドを実行します。



ＴＥＸＴ　４００４−４１７Ｂ
ヘンスウ　ＤＦＦＢ−ＤＦＦＦ
と表示されました。
ＩＯＴＥＳＴプログラムは４００４〜４１７Ｂ（約３８０バイト）です。
なお４０００〜４００３はシステムのための領域です。

ＫＬ５Ｃ８０Ａ１２マイコンボードの製作［第７７回］
２０２２．５．１０ｕｐｌｏａｄ
