ＰＩＣＢＡＳＩＣコンパイラ
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
まるでインタプリタ。でもコンパイラです。超カンタン超シンプルです。
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜

［第２０２回］



●ＰＩＣ１６Ｆ６２７（３）ＣＯＮＦＩＧについて

前回からの続きです。
ＨＰの記事にはタイムラグがあります。
ずっと時間に追われる毎日を送っています。
その日におきた問題点とか気がついたことや解決できたことなどはできるだけ早い時点でノートにメモするようにしています。
問題が解決できなかったりして悩んでいる時やご注文の納期が迫って目がつりあがっていたりするととてもＨＰの更新どころではなくなってしまいます。
結果としてＨＰには後日落ち着いてから過去の内容を整理しながらあらためて検証しつつ書くことになります。
前回はＰＩＣ１６Ｆ６２７の書き込みプログラムに問題があってＣＯＮＦＩＧが正しく書き込めていませんと書きました。
それは過去の話です。
今はその点についてはほぼクリアしています。
前回も書きましたがＰＩＣのＣＯＮＦＩＧアドレスには思い違いがありました。
そのことについては［第１９７回］に書いています。

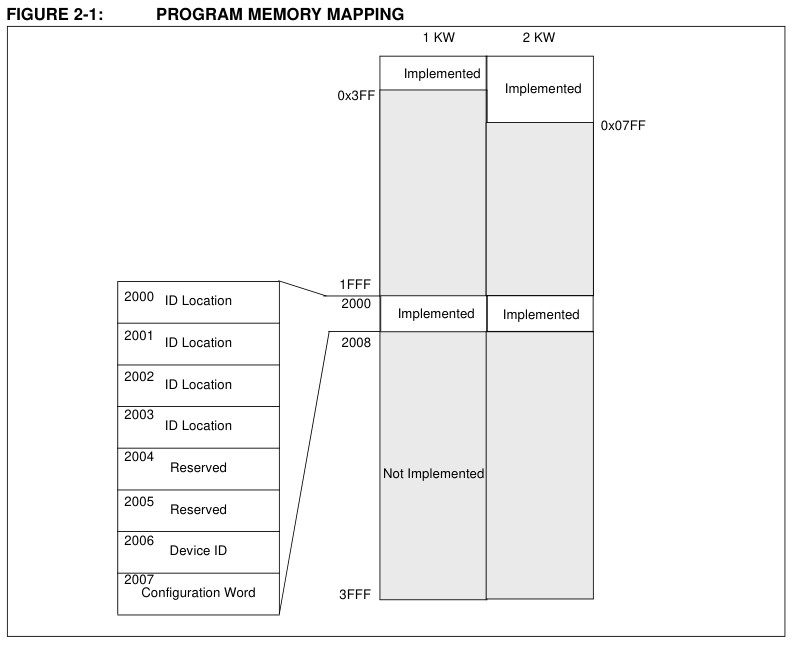

下はＰＩＣ１６Ｆ６２７／６２８のＰＲＯＧＲＡＭ　ＭＥＭＯＲＹ　ＭＡＰです。


［出典］Ｍｉｃｒｏｃｈｉｐ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｃ．ＰＩＣ１６Ｆ６２Ｘ　Ｆｌａｓｈ　Ｍｅｍｏｒｙ　Ｐｒｏｇｒａｍｍｉｎｇ　Ｓｐｅｃｉｆｉｃａｔｉｏｎ

ＣＯＮＦＩＧアドレスは２００７になっています。
このメモリマップはＷＯＲＤ単位の表記ですからＢＹＴＥ単位のアドレスに直すと４００Ｅになります。
ＰＩＣ１６Ｆ６２７のＷＲＩＴＥＲプログラムにはそのほかにも問題があって、このＣＯＮＦＩＧの問題をクリアしたのは別のＰＩＣに対するＷＲＩＴＥＲプログラムを作成したときでした。
そのあたりのこともいずれ書くつもりです。
ＣＯＮＦＩＧのアドレスを正しく直してから書き込みプログラムを実行しました。
昨日はここまで書いたところで続きを書くのを中止しました。

ＰＩＣ１６Ｆ６２７の書き込みテストについては何日も前に作業していたのでそのときのログを使うつもりだったのですが、よくよく見たところプログラムにバグがあることに気が付きました。
これはいかんということで急遽バグ取りをすることに…。
昨日ＵＰできなかったのはそういう事情からでした。
本日バグ取り後にあらためて実行しました。
今度は大丈夫です。
まず最初に／ＰＩＣＲＤＦを実行しました。
logfile piciolog\0123082223.txt open
*** pic i/o ***
picio-30 connected
>/picrdf
startcode=01
type=04,uadrs=00
[08]
0000[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0010[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0020[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0030[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0040[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0050[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]


07A0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07B0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07C0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07D0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07E0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07F0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
[01]
type=04,uadrs=01
[08]
0800[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
[01]
読み出した全フラッシュプログラムエリアが３ＦＦＦです。
消去済みであることが確認できました。
最後の１行はＣＯＮＦＩＧエリアです。
／ＰＩＣＲＤＦを実行すると画面に表示するとともにＨＥＸＦＩＬＥ．ＨＥＸが作成されます。
ここでファイル名を指定するとその名前のヘキサファイルが作成されます。
同名のファイルが既に存在すると上書きするかどうかを訪ねられます。
名前を指定しないで／ＰＩＣＲＤＦだけの場合はＨＥＸＦＩＬＥ．ＨＥＸは上書きされます。
’Ｆ’をつけない／ＰＩＣＲＤの場合にはヘキサファイルは作成されません。

／ＨＬＯＡＤコマンドでもとになるヘキサファイルをロードしてから／ＰＩＣＷＲコマンドでＰＩＣ１６Ｆ６２７に書き込みを行いました。
>/hload 16f627test.hex
loading 16f627test.hex ...
i=175,binbfend=72
>/picwr
startcode=01
i=6,b=2,[04]0000
[05][04][02][00][00][00][00][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
[01]
i=12,b=2,[00]0000
[05][00][02][00][00][05][28][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
[01]
i=22,b=6,[00]000a
[05][00][06][00][0A][07][30][9F][00][83][16][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
[01]
i=42,b=16,[00]0010
[05][00][10][00][10][85][01][86][01][83][12][21][08][85][00][12][20][A2][0B][0D][28]
[01]
i=62,b=16,[00]0020
[05][00][10][00][20][A1][03][0B][28][FA][30][A0][00][86][06][A0][0B][14][28][08][00]
[01]
i=68,b=2,[00]400e
[05][00][02][40][0E][F9][3F][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
[03]
picwrend

デバッグのためにヘキサファイルの１行をＰＩＣ　ＷＲＩＴＥＲ回路に送出する毎に送信データを表示しています。

書き終わったあとは／ＶＥＲＩＦＹコマンドで読み出してベリファイを行います。
>/verify

inbfend=0

startcode=01

i=6,b=2,[04]0000

[06][04][02][00][00][00][00][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]

(01)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)

i=12,b=2,[00]0000

[06][00][02][00][00][05][28][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]

(02)(05)(28)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)

[o][o]

i=22,b=6,[00]000a

[06][00][06][00][0A][07][30][9F][00][83][16][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]

(06)(07)(30)(9F)(00)(83)(16)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)

[o][o][o][o][o][o]

i=42,b=16,[00]0010

[06][00][10][00][10][85][01][86][01][83][12][21][08][85][00][12][20][A2][0B][0D][28]

(10)(85)(01)(86)(01)(83)(12)(21)(08)(85)(00)(12)(20)(A2)(0B)(0D)(28)

[o][o][o][o][o][o][o][o][o][o][o][o][o][o][o][o]

i=62,b=16,[00]0020

[06][00][10][00][20][A1][03][0B][28][FA][30][A0][00][86][06][A0][0B][14][28][08][00]

(10)(A1)(03)(0B)(28)(FA)(30)(A0)(00)(86)(06)(A0)(0B)(14)(28)(08)(00)

[o][o][o][o][o][o][o][o][o][o][o][o][o][o][o][o]

i=68,b=2,[00]400e

[06][00][02][40][0E][F9][3F][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]

(10)(F9)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)

[o][o]

vfend

error=0

ここでもプログラムのデバッグのためにチェックデータを表示させています。
［ＸＸ］は書き込んだデータで（ＸＸ）はそれを読み出したデータです。
［ｏ］は両者が一致していることを示しています。
不一致のときは［ｘ］が表示されます。
最後のｅｒｒｏｒ＝０は全データが一致したことを示しています。

念のため後でもとのファイルと比較するためもう一度プログラムエリアを読み出してヘキサファイルを作成しました。
今度はファイル名を指定して／ＰＩＣＲＤＦを実行しました。
>/picrdf 16f627test250123.hex
startcode=01
type=04,uadrs=00
[08]
0000[10][05][28][FF][3F][FF][3F][FF][3F][FF][3F][07][30][9F][00][83][16]
0010[10][85][01][86][01][83][12][21][08][85][00][12][20][A2][0B][0D][28]
0020[10][A1][03][0B][28][FA][30][A0][00][86][06][A0][0B][14][28][08][00]
0030[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0040[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0050[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]


07A0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07B0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07C0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07D0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07E0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07F0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
[01]
type=04,uadrs=01
[08]
0800[10][F9][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
[01]
>/exit

リモート接続を終了しました
logfile closed at Thu Jan 23 08:26:51 2025

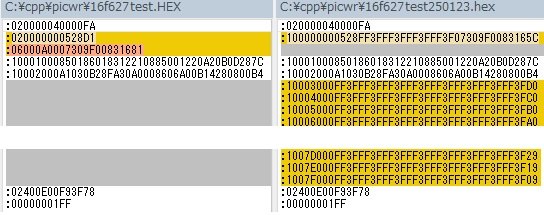

ＷｉｎＭｅｒｇｅでもとのヘキサファイルと今回作成したファイルを比較しました。



データがあるところはＣＯＮＦＩＧを含めて全て一致しています。

ＷｉｎＭｅｒｇｅについては［第１９３回］で書いています。
