ＰＩＣＢＡＳＩＣコンパイラ
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
まるでインタプリタ。でもコンパイラです。超カンタン超シンプルです。
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜

［第２０３回］



●ＰＩＣ１６Ｆ６２７（４）３．１Ｖでは駄目でした

ＰＩＣ１６Ｆ６２７にテストプログラムをうまく書き込めたようなので実際に動くかどうか動作テストをしてみました。
［第１９８回］でＰＩＣ１６Ｆ１８２７で行なったのと同じテストです。
ところが。

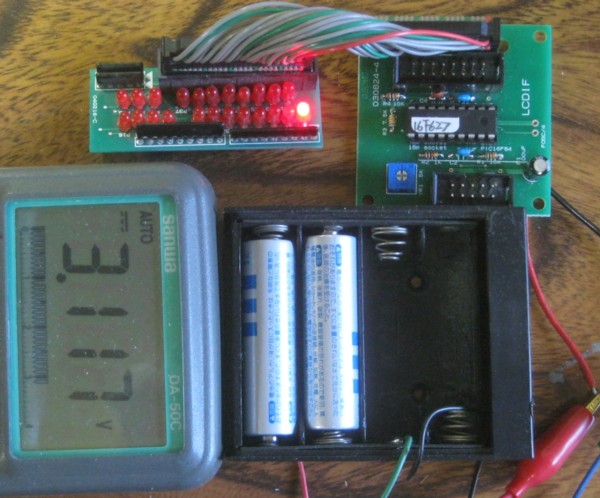

全く動いてくれません。
１個光っているＬＥＤは通電時に点灯するＬＥＤです。
単三２個で３．１Ｖありますからほぼ新品の乾電池です。

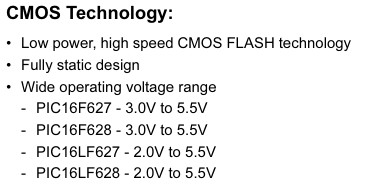

ＰＩＣ１６Ｆ６２７は３Ｖあれば動作するはずなのですが…。


［出典］Ｍｉｃｒｏｃｈｉｐ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｃ．ＰＩＣ１６Ｆ６２ＸＤａｔａ　Ｓｈｅｅｔ

ちょっとあせりました。
でも。

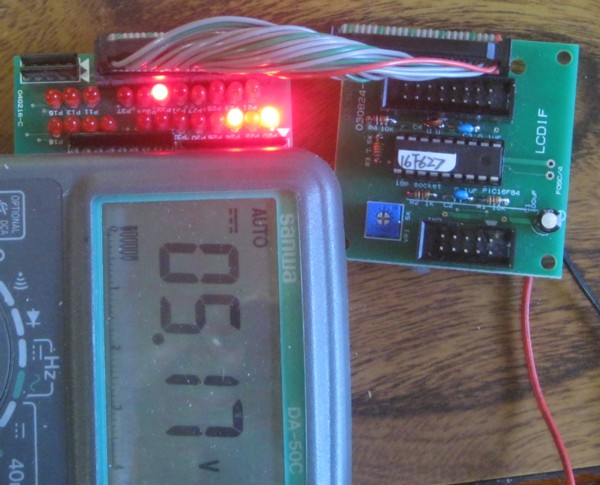

ひょっとしたらと思って＋５Ｖをつないでみましたら。



無事動作しました。
ＰＩＣ１６Ｆ１８２７は３Ｖでも動作したのですけれど。
なんたってＰＩＣ１６Ｆ６２７は昔のＰＩＣですから、余裕がないのかも。
このＰＩＣ１６Ｆ６２７の現物自体がいつ買ったのかわからない代物ですからあるいはちょっとへたっていたのかも。

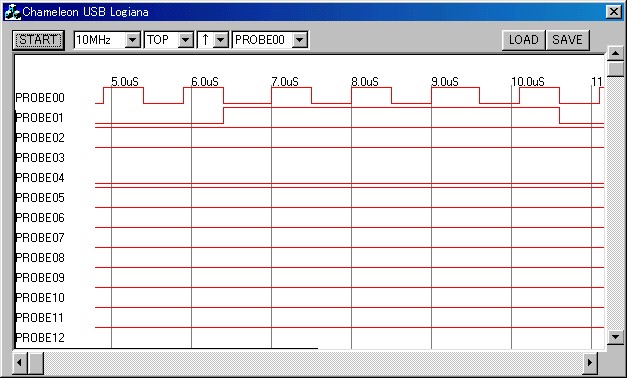

ロジアナでＣＰＵクロックを確認しました。



ＰＲＯＢＥ００はＲＡ６端子の出力です。
ＣＯＮＦＩＧでＣＬＫＯＵＴモードを指定したので内蔵発振クロック（４ＭＨｚ）の１／４のクロックが出力されています。
ちょうど１ＭＨｚ（１μｓ）です。
ＰＲＯＢＥ０１はＲＢ４の出力です。
４μｓごとにＲＢ７〜ＲＢ３、ＲＢ１の出力が反転します（下記参照）

; ;1msec timer t1ms movlw 0fa;=250 movwf cntr0 t1ms2;4micros xorwf PORTB;1 decfsz cntr0;1 goto t1ms2;2 return ; end ;

ＷにはＦＡが入っているのでＸＯＲＷＦ　ＰＯＲＴＢを実行するたびにＷレジスタの１のビットに対応するＰＯＲＴＢのビットが反転します。

ＰＩＣＢＡＳＩＣコンパイラ［第２０３回］
２０２５．１．２５　ｕｐｌｏａｄ
