ＰＩＣＢＡＳＩＣコンパイラ
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
まるでインタプリタ。でもコンパイラです。超カンタン超シンプルです。
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
［第２０４回］
●ＰＩＣ１６Ｆ６２７（５）ＢＵＬＫ ＥＲＡＳＥできません
ＰＩＣ１６Ｆ６２７用のＰＩＣ ＷＲＩＴＥＲプログラムを作成して実際にＰＩＣ１６Ｆ６２７にテストプログラムを書き込んで動作テストもうまくいきました。
本来ならばめでたしめでたしになるところなのですが。
実はとんでもないところでこけてしまいました。
なんとＢＵＬＫ ＥＲＡＳＥができません。
あれこれ試してみたのですが全然駄目。
全く消去できません。
そもそもＰＩＣ１６Ｆ６２７／６２８のＰｒｏｇｒａｍ用のＤｏｃｕｍｅｎｔからしておかしいところがあります。

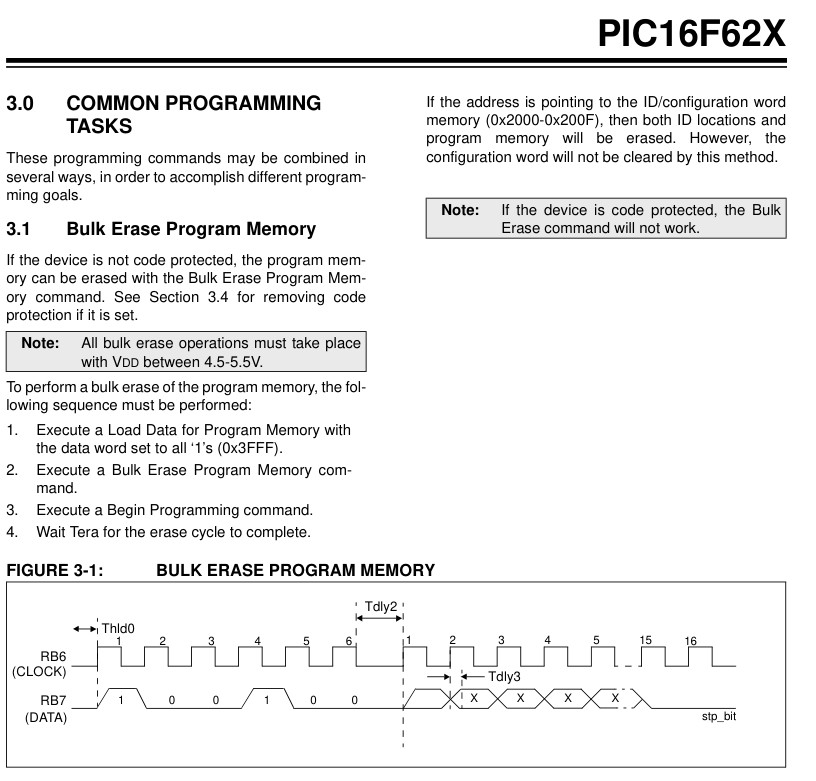

下はＢｕｌｋ Ｅｒａｓｅについての説明です。
［出典］Ｍｉｃｒｏｃｈｉｐ Ｔｅｃｈｎｏｌｏｇｙ Ｉｎｃ．ＰＩＣ１６Ｆ６２Ｘ Ｆｌａｓｈ Ｍｅｍｏｒｙ Ｐｒｏｇｒａｍｍｉｎｇ Ｓｐｅｃｉｆｉｃａｔｉｏｎ
ここに書いてある通りに実行してもＥＲＡＳＥできません。
そもそもＦＩＧＵＲＥ３−１が納得いきません。
これＢＵＬＫ ＥＲＡＳＥコマンドなのですが。
下がＰＩＣ１６Ｆ６２７／６２８用のコマンドです。
［出典］Ｍｉｃｒｏｃｈｉｐ Ｔｅｃｈｎｏｌｏｇｙ Ｉｎｃ．ＰＩＣ１６Ｆ６２Ｘ Ｆｌａｓｈ Ｍｅｍｏｒｙ Ｐｒｏｇｒａｍｍｉｎｇ Ｓｐｅｃｉｆｉｃａｔｉｏｎ
下から４つ目にＢｕｌｋ Ｅｒａｓｅ Ｐｒｏｇｒａｍ Ｍｅｍｏｒｙがあります。
コマンドコードはＸＸ１００１で後ろにパラメータはありません。
なのにＦＩＧＵＲＥ３−１ではコマンド６ビットの後ろに１６ビットのデータがあるようです。
どう考えてもこれはミスプリントとしか思えません。
こういうことがあると文書の内容まで疑いたくなってしまいます。
実際に上の記載の通りにプログラムを作って実行してみたのですが全く消去されません。
あれこれ考えられるだけのことをやってみたのですが全然駄目でした。

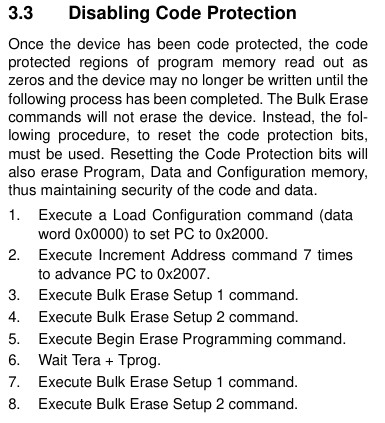

最後に駄目元で下も試してみました。
これはプロテクトがかかっているＰＩＣに対する解除と消去プログラムです。
［出典］Ｍｉｃｒｏｃｈｉｐ Ｔｅｃｈｎｏｌｏｇｙ Ｉｎｃ．ＰＩＣ１６Ｆ６２Ｘ Ｆｌａｓｈ Ｍｅｍｏｒｙ Ｐｒｏｇｒａｍｍｉｎｇ Ｓｐｅｃｉｆｉｃａｔｉｏｎ
なんだか手順自体が怪しげで謎めいていますがものは試しです。
そうしたら、なんと。
とんでもないことになってしまいました。
