ＰＩＣＢＡＳＩＣコンパイラ
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
まるでインタプリタ。でもコンパイラです。超カンタン超シンプルです。
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜

［第２０６回］



●ＰＩＣ１６Ｆ８４（２）ＰＩＣ　ＷＲＩＴＥＲプログラムを作成

ＰＩＣ１６Ｆ８４用ＰＩＣ　ＷＲＩＴＥＲプログラムを作成しました。
ＰＩＣ１６Ｆ８４のＰＲＯＧＲＡＭＭＩＮＧについてのドキュメントを参照しながら作っていきます。
ＰＩＣ　ＷＲＩＴＥＲプログラム作成の定番の作業です。

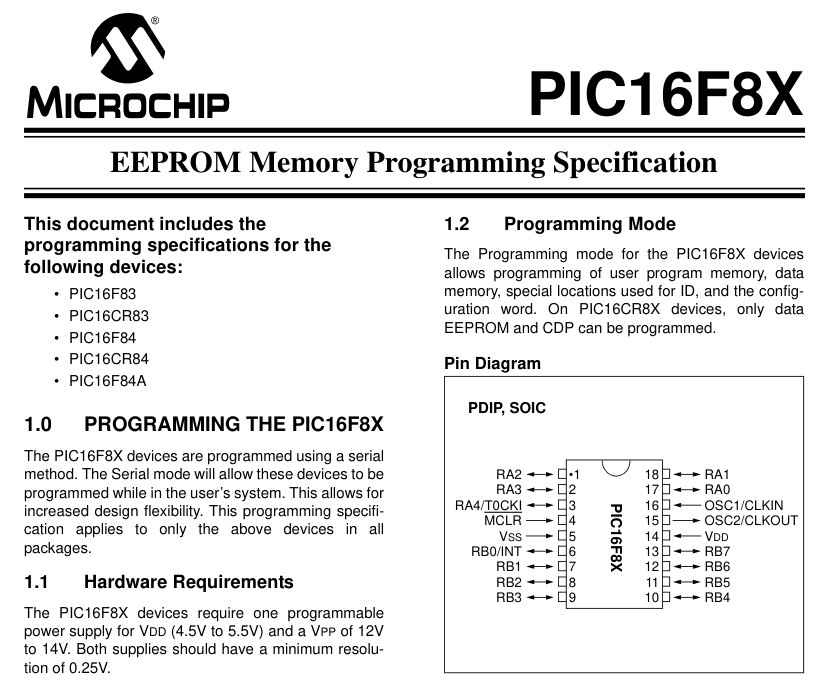

下がそのドキュメントです。
Ｍｉｃｒｏｃｈｉｐのサイトから探してダウンロードします。


［出典］Ｍｉｃｒｏｃｈｉｐ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｃ．ＰＩＣ１６Ｆ８Ｘ　ＥＥＲＲＯＭ　Ｍｅｍｏｒｙ　Ｐｒｏｇｒａｍｍｉｎｇ　Ｓｐｅｃｉｆｉｃａｔｉｏｎ

とはいえＷＲＩＴＥＲプログラムを最初から作るのはいかにも非効率です。
今までに作ったプログラムをもとにして変更すべきところを書き換えて作るというのが効率が良い方法です。
今回は前回作成したＰＩＣ１６Ｆ６２７用のＷＲＩＴＥＲプログラムをもとにして作成したのですが、作成しながら１６Ｆ６２７と共通しているところが多いというかうまく作ればそのまんまでいけるのでは、という印象を受けました。
ひょっとするとＰＩＣ１６Ｆ６２７用と共通でいけるのでは。
実はその通りでした。
そのことはすでに確認済みです。
何回か前に書きましたＰＩＣ１６Ｆ６２７についての記事での書き込みプログラムは今回のＰＩＣ１６Ｆ８４用のＷＲＩＴＥＲプログラムを使いました。
そのことについては後ほど補足的に書いておくことがあります。

それはともかくとして、そのようにしてＰＩＣ１６Ｆ８４用のＷＲＩＴＥＲプログラムができあがりました。
さっそくテストです。
下はそのログです。
実はＰＩＣ１６Ｆ８４用のＷＲＩＴＥＲプログラムはもう２週間ほど前に一応出来ていたのですがその後に細かいところを手直ししたりしたので念のために今回再度テストをしました。
logfile piciolog\0128155710.txt open
*** pic i/o ***
picio-30 connected
>/picrdf 16f84read250128.hex
startcode=01
type=04,uadrs=00
[08]
0000[10][05][28][FF][3F][FF][3F][FF][3F][C7][28][83][16][85][01][81][30]
0010[10][86][00][81][01][83][12][9C][01][86][01][27][20][90][30][8B][00]
0020[10][08][30][90][00][8E][01][0E][18][16][28][13][28][8E][01][0C][08]
0030[10][1C][18][23][28][99][00][80][3C][03][19][21][28][19][08][90][20]
0040[10][13][28][1C][14][13][28][9C][01][16][11][6B][20][13][28][95][01]
0050[10][B8][20][B8][20][00][30][96][00][03][30][7A][20][B5][20][B5][20]
0060[10][03][30][7A][20][B1][20][03][30][7A][20][B1][20][02][30][7A][20]
0070[10][B1][20][4A][20][03][19][3D][28][08][00][15][14][28][30][6B][20]

07C0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07D0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07E0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07F0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
[01]
type=04,uadrs=01
[08]
0800[10][FB][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
[01]

いきなり／ＰＩＣＲＤＦを実行してＰＩＣ１６Ｆ８４の内容を読み出しています。
まずは／ＰＩＣＲＤのテストから実行です。
すでに書き込み済みのプログラムが読み出されました。
冗長になりますから途中をカットしてあります。
最後の行はＣＯＮＦＩＧです。
アドレスが０８００になっていますがこれはＣｐｐプログラム側の手落ちでそのように表示されてしまいました。
ここは正しくは４００Ｅとすべきところです。
ＰＩＣＲＤＦコマンドで作成されたＨＥＸファイルでは正しくできています。

／ＥＲＡＳＥコマンドを実行しました。
うまく消去できたかどうかを確認するためその後で／ＰＩＣＲＤコマンドを実行しました。
>/erase
endcode=01
>/picrdf 16f84erase250128.hex
startcode=01
type=04,uadrs=00
[08]
0000[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0010[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0020[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0030[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0040[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0050[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0060[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0070[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]

07C0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07D0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07E0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07F0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
[01]
type=04,uadrs=01
[08]
0800[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
[01]

うまく消去できているようです。

次はいよいよ書き込みのテストです。
前回作成したテストプログラムのＨＥＸファイルをロードして／ＰＩＣＷＲコマンドを実行しました。
>/hload 16f84test.hex
loading 16f84test.hex ...
i=167,binbfend=68
>/picwr
startcode=01
i=6,b=2,[04]0000
[05][04][02][00][00][00][00][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
[01]
i=12,b=2,[00]0000
[05][00][02][00][00][05][28][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
[01]
i=22,b=6,[00]000a
[05][00][06][00][0A][83][16][85][01][86][01][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
[01]
i=42,b=16,[00]0010
[05][00][10][00][10][83][12][21][08][85][00][10][20][A2][0B][0B][28][A1][03][09][28]
[01]
i=58,b=12,[00]0020
[05][00][0C][00][20][3E][30][A0][00][86][06][A0][0B][12][28][08][00][FF][FF][FF][FF]
[01]
i=64,b=2,[00]400e
[05][00][02][40][0E][FB][3F][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
[03]
picwrend


正しく書き込めたかどうか確認のためにＶＥＲＩＦＹコマンドを実行しました。
>/verify
inbfend=0
startcode=01
i=6,b=2,[04]0000
[06][04][02][00][00][00][00][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(01)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)
i=12,b=2,[00]0000
[06][00][02][00][00][05][28][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(02)(05)(28)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)
[o][o]
i=22,b=6,[00]000a
[06][00][06][00][0A][83][16][85][01][86][01][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(06)(83)(16)(85)(01)(86)(01)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)
[o][o][o][o][o][o]
i=42,b=16,[00]0010
[06][00][10][00][10][83][12][21][08][85][00][10][20][A2][0B][0B][28][A1][03][09][28]
(10)(83)(12)(21)(08)(85)(00)(10)(20)(A2)(0B)(0B)(28)(A1)(03)(09)(28)
[o][o][o][o][o][o][o][o][o][o][o][o][o][o][o][o]
i=58,b=12,[00]0020
[06][00][0C][00][20][3E][30][A0][00][86][06][A0][0B][12][28][08][00][FF][FF][FF][FF]
(0C)(3E)(30)(A0)(00)(86)(06)(A0)(0B)(12)(28)(08)(00)(A1)(03)(09)(28)
[o][o][o][o][o][o][o][o][o][o][o][o]
i=64,b=2,[00]400e
[06][00][02][40][0E][FB][3F][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(FB)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)
[o][o]
vfend
error=0
>/exit

リモート接続を終了しました
logfile closed at Tue Jan 28 16:03:48 2025

うまく書き込めているようです。

念のために／ＰＩＣＲＤＦコマンドで読み出してＨＥＸファイルを作成しました。
>/picrdf 16f627test250109.hex
startcode=01
type=04,uadrs=00
[01]
0000[10][05][28][FF][3F][FF][3F][FF][3F][FF][3F][07][30][9F][00][83][16]
0010[10][85][01][86][01][83][12][21][08][85][00][12][20][A2][0B][0D][28]
0020[10][A1][03][0B][28][FA][30][A0][00][86][06][A0][0B][14][28][08][00]
0030[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0040[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0050[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]

07D0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07E0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07F0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0800[10][05][28][FF][3F][FF][3F][FF][3F][FF][3F][07][30][9F][00][83][16]
0810[10][85][01][86][01][83][12][21][08][85][00][12][20][A2][0B][0D][28]
0820[10][A1][03][0B][28][FA][30][A0][00][86][06][A0][0B][14][28][08][00]
0830[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0840[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0850[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]

0FA0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0FB0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0FC0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0FD0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0FE0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0FF0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
[01]
type=04,uadrs=01
[03]
1000[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
[01]

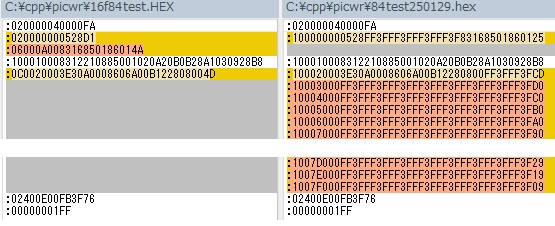

作成したＨＥＸファイルをＷｉｎＭｅｒｇｅでもとのファイルと比較しました。



ＣＯＮＦＩＧも正しく書けていることが確認できました。

ＰＩＣＢＡＳＩＣコンパイラ［第２０６回］
２０２５．１．２９　ｕｐｌｏａｄ
