ＰＩＣＢＡＳＩＣコンパイラ
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
まるでインタプリタ。でもコンパイラです。超カンタン超シンプルです。
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜

［第２０７回］



●ＰＩＣ１６Ｆ８４（３）動作テスト

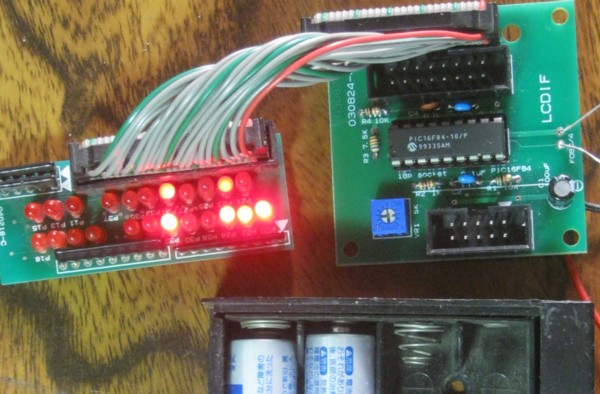

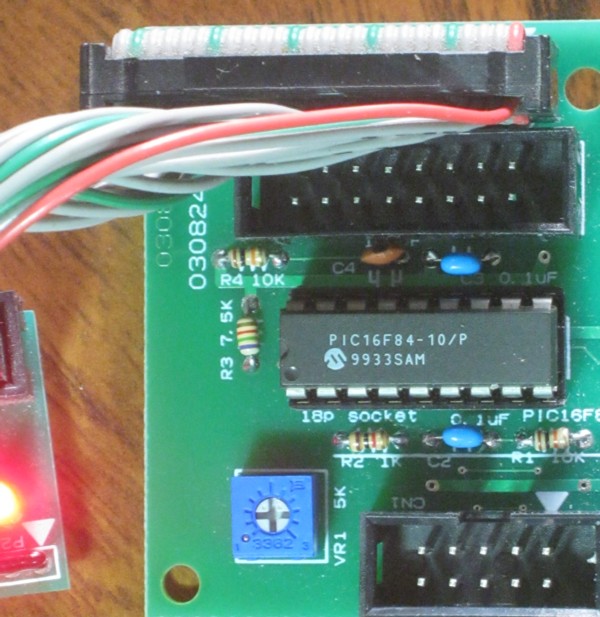

ＰＩＣ１６Ｆ８４にテストプログラムをうまく書き込めたようなので実際に動くかどうか動作テストをしてみました。
［第１９８回］、［第２０３回］と同じテストです。



ＰＩＣ１６Ｆ６２７は３Ｖでは動いてくれませんでしたがＰＩＣ１６Ｆ８４は単三乾電池２本でしっかり動いてくれました。
ＰＩＣ１６Ｆ８４はＰＩＣ１６Ｆ６２７よりも動作する電源範囲が広いようです。

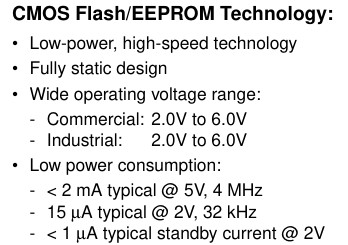

［出典］Ｍｉｃｒｏｃｈｉｐ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｃ．ＰＩＣ１６Ｆ８Ｘ　Ｄａｔａ　Ｓｈｅｅｔ

２Ｖ〜６Ｖで動作すると書いてあります（すごい！）。

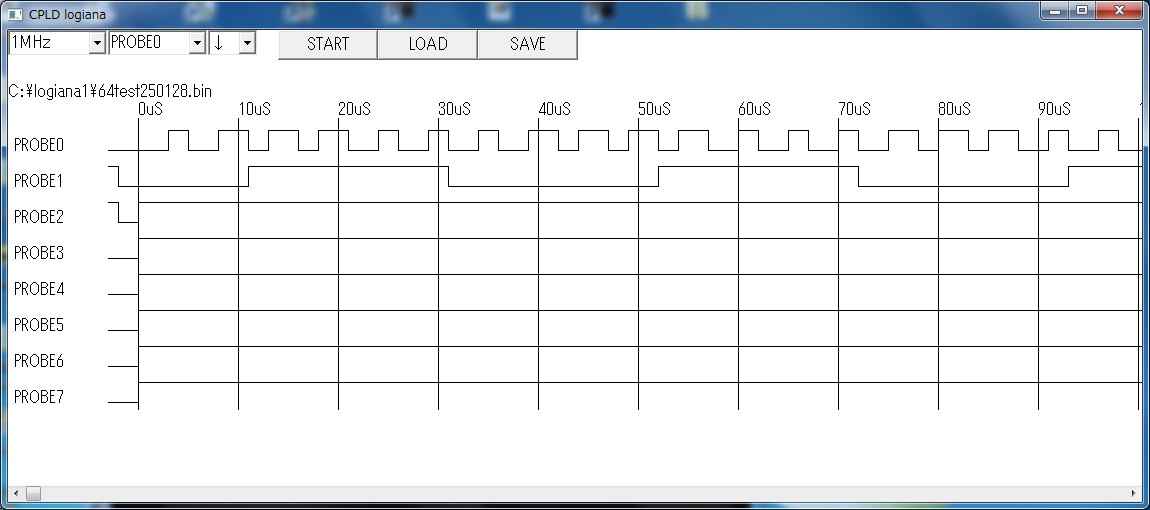

ロジアナでＣＰＵクロックを確認しました。



ＰＲＯＢＥ０はＣＬＫＯＵＴ端子（ｐｉｎ１６）の出力です。
ＲＣ発振クロック（７５０ＫＨｚ）の１／４のクロックが出力されています（［第２０５回］参照）。
約１９０ＫＨｚ（５．３μｓ）です。
ＰＲＯＢＥ１はＲＢ４の出力です。
約２１μｓ（５．３×４）ごとにＲＢ７〜ＲＢ３、ＲＢ１の出力が反転します。

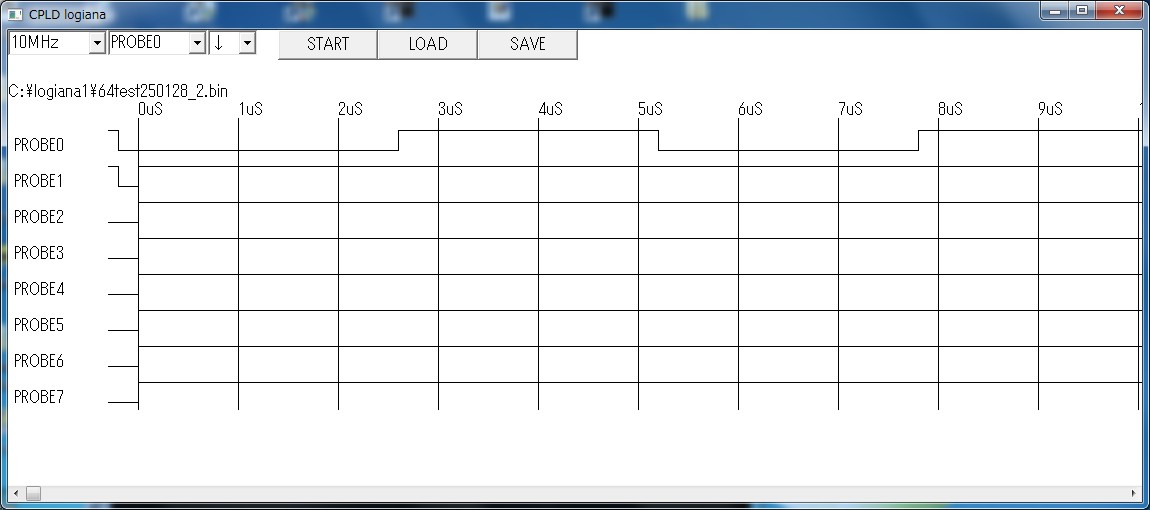

ロジアナのサンプリング周波数を１０ＭＨｚにしました。



ＰＲＯＢＥ０のクロック周期がはっきり読めるようになりました。
５．２μｓほどです。
ＲＣ発振にしては意外としっかりした値でほぼＤａｔａ　Ｓｈｅｅｔ通りの値です（［第２０５回］参照）。

ＰＩＣＢＡＳＩＣコンパイラ［第２０７回］
２０２５．１．３０　ｕｐｌｏａｄ
