●ＰＩＣ１６Ｆ６２７（８）ｌｏｇｉａｎａで解析
毎々書いておりますように当記事は私の備忘録を兼ねております。
忘れてしまわないうちに整理して書くことを基本にしております。
大体において過ぎてしまったことを何日か遅れで書くことになります。
今回のＰＩＣ１６Ｆ６２７のＢＵＬＫ ＥＲＡＳＥについても実際にはすでに解決しております。
ですので今更解決に至る試行錯誤のあれこれについてまで書かずともよいようなものですけれど。
そういう試行錯誤についても整理して書いておくことが後になって思わぬ役に立ったりいたします。
お読みいただく立場からすればもどかしい気持ちかもしれませんがしばしお付き合いをお願いいたします。
さて。
ＬＯＧＩＡＮＡということになりますと当社製品のＣＰＬＤ ＬＯＧＩＡＮＡを使うべきところなのですが。
なにげにカメレオンロジアナを使ってしまいます。
そのココロは後ほど。

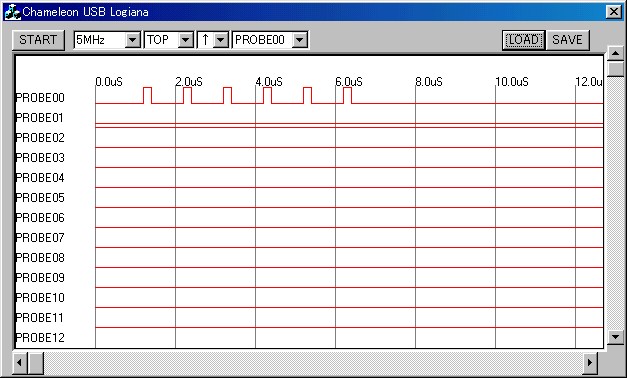

下がカメレオンロジアナの画面です。
ＰＩＣＫＩＴⅡでＰＩＣ１６Ｆ６２７にＥＲＡＳＥをかけるところをキャッチしています。
サンプリングクロック５ＭＨｚはちょっときつかったようです。
ＰＲＯＢＥ００がＰＧＣ（クロックパルス）でＰＲＯＢＥ０１がＰＧＤ（データ）ですがＰＧＣがうまく取れなくてつぶれてしまったところが出てきました。
せめて１０ＭＨｚ（０．１μｓ）は欲しいところです。
それでもなんとかコマンドを読み取ることができました。
上の画像はＥＲＡＳＥの先頭のところで最初の’００’コマンド（Ｌｏａｄ Ｃｏｎｆｉｇｕｒａｔｉｏｎ）です。
記録データの最後は２６ｍｓでその間に以下のコードが解読できました。
００ ００００ Ｌｏａｄ Ｃｏｎｆｉｇｕｒａｔｉｏｎ ”００００”
０６ Ｉｎｃｒｅｍｅｎｔ Ａｄｄｒｅｓｓ
０６ Ｉｎｃｒｅｍｅｎｔ Ａｄｄｒｅｓｓ
０６ Ｉｎｃｒｅｍｅｎｔ Ａｄｄｒｅｓｓ
０６ Ｉｎｃｒｅｍｅｎｔ Ａｄｄｒｅｓｓ
０６ Ｉｎｃｒｅｍｅｎｔ Ａｄｄｒｅｓｓ
０６ Ｉｎｃｒｅｍｅｎｔ Ａｄｄｒｅｓｓ
０４ ０７Ａ０ Ｒｅａｄ Ｄａｔａ ｆｒｏｍ Ｐｒｏｇｒａｍ Ｍｅｍｏｒｙ ”０７Ａ０”
ここまででまだ先頭から２３４μｓのところなのですがこのあと記録できた最後の２６ｍｓまでずっとクロック、データとも出力されていませんでした。
最後のＲｅａｄコマンドはＤｅｖｉｃｅ ＩＤの読み出しで０７Ａ０はＰＩＣ１６Ｆ６２７のＤｅｖｉｃｅ ＩＤです。

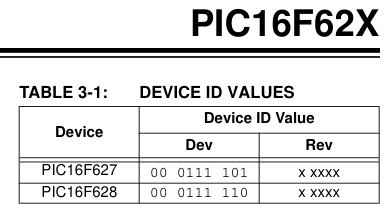

［出典］Ｍｉｃｒｏｃｈｉｐ Ｔｅｃｈｎｏｌｏｇｙ Ｉｎｃ．ＰＩＣ１６Ｆ６２Ｘ ＥＥＲＲＯＭ Ｍｅｍｏｒｙ Ｐｒｏｇｒａｍｍｉｎｇ Ｓｐｅｃｉｆｉｃａｔｉｏｎ
サンプリングクロック５ＭＨｚでやっと２６ｍｓまでの記録ができただけです。
ここまでで記録できたのはＥＲＡＳＥに入ったばかりのところで本来はＥＲＡＳＥとは関係のない最初のＤｅｖｉｃｅ ＩＤの読み出しのところがやっと記録できただけですからこれではＥＲＡＳＥの解析には全く役に立ちません。
さらに言うとサンプリングクロック５ＭＨｚはぎりぎりのクロックなので正確にパルスを記録しようとすると１０ＭＨｚで記録しなければなりません。
すると記録できるのは５ＭＨｚの半分の１３ｍｓの範囲だけです。
ちなみに自前のＣＰＬＤ ＬＯＧＩＡＮＡではなくてカメレオンロジアナを使った理由はその記録時間にありました。
カメレオンロジアナのＲＡＭは１３１Ｋｂ×３２ｂのＲＡＭです。
これに対してＣＰＬＤ ＬＯＧＩＡＮＡは３２Ｋｂ×８ｂ（６２２５６）です。
単純に前者の１／４の記録容量しかありません。
１０ＭＨｚではわずか３ｍｓしか記録できません。
それではいかにも短いだろうということでカメレオンロジアナを使ったのですが。
実はＰＩＣ１６Ｆ６２７をＥＲＡＳＥしたときのＰＩＣＫＩＴⅡの実行状況を目視すると完了まで１秒ほどの間ＬＥＤが点滅していました。
つまり解析するためには最長１ｓｅｃほどの記録時間が必要ということになります。
それじゃあカメレオンロジアナでも歯が立ちません。
五十歩百歩です。
うむむむ。
ロジアナを使えば解析できると思ったのに。
考えが浅かったか。
さて。
どうする？
