超ローコストＰＩＣＷＲＩＴＥＲの製作
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
「ＰＩＣＢＡＳＩＣコンパイラ」からスピンオフ！！
過去記事を参照することなどを考えて該当する過去記事は「ＰＩＣＢＡＳＩＣコンパイラ」のまま連載回もそのままとします。
以後は前回記事からの流れで［第２３６回］からとします。
「ＰＩＣＢＡＳＩＣコンパイラ」はなるべく早く連載を再開したいと考えています。
ＰＩＣはローコスト、高機能で種類も豊富なお手軽マイコンですがプログラムを書き込むためのＷＲＩＴＥＲが必要です。
それをできるだけ安価に作ってしまおうというプロジェクトです。
最終的には製品化を考えています（組立キット、完成品）。
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜

［第２７７回］



●ＰＩＣ１６Ｆ１９３８（５）テストプログラム（４）４ｘＰＬＬ

前回はＰＩＣの水晶発振のテストで大きく２つの不可解な現象が発生しました。
その１つは水晶発振モードではなぜか４ｘＰＬＬモードになってしまうらしいという現象です。
前回は訳がわからずなんだかクロック周波数がめちゃめちゃ高くなってしまうことに戸惑ってしまいました。
しかし落ち着いてよくよく考えてみますと２０ＭＨｚクリスタルでの発振の場合逆算して求めたＦｏｓｃがその４倍になることからおそらく４ｘＰＬＬ機能が働いているのではないかと推測されます。
しかしそれについてはテストプログラムでは使わない設定にしたはずです。
それなのに何故なのか？という問題です。
それともう１つは水晶発振モードのプログラムなのにクリスタルを外付けしなくても「ある周波数」でまともに動作してしまうという現象です。
それに加えて規定を超える周波数の３２ＭＨｚクリスタルでもそれなりの発振周波数で動作するらしいという現象もありました。
今回は最初の４ｘＰＬＬについて解明します。

前回のテストプログラムではＣＯＮＦＩＧ１で水晶発振モードを指定するとともにＯＳＣＣＯＮでは４ｘＰＬＬモードをＯＦＦにしました。
下は前回のテストプログラムＰＩＣ１６Ｆ１９３８ＴＥＳＴ３．ＡＳＭの一部です。
;pic16f1938test from pic16f883test
;25/04/28 5/3
;
; internal 4MHz
        #include <p16f1938.inc>
        __CONFIG _CONFIG1,_WDTE_OFF & _MCLRE_ON & _IESO_OFF & _BOREN_OFF & _FOSC_HS
        __CONFIG _CONFIG2,_WRT_OFF
;
cf=0
zf=2
f=1
w=0
;
cntr0 equ 20
cntr1 equ 21
cntr2 equ 22
;
     org 00
st0
     goto start
;
     org 05
start
        banksel ANSELA
        clrf ANSELA
        clrf ANSELB
        banksel OSCCON
        movlw 68;=4MHz
        movwf OSCCON

以下省略

ＯＳＣＣＯＮは先に行なった内蔵発振モードのテストプログラムの設定をそのまま使っています。
内蔵発振モードではＦｏｓｃ＝４ＭＨｚを指定していますがＣＯＮＦＩＧ１の設定が優先されるのでここはそのままにしています。
同時にｂｉｔ７＝’０’にして４ｘＰＬＬを使わない設定にしました

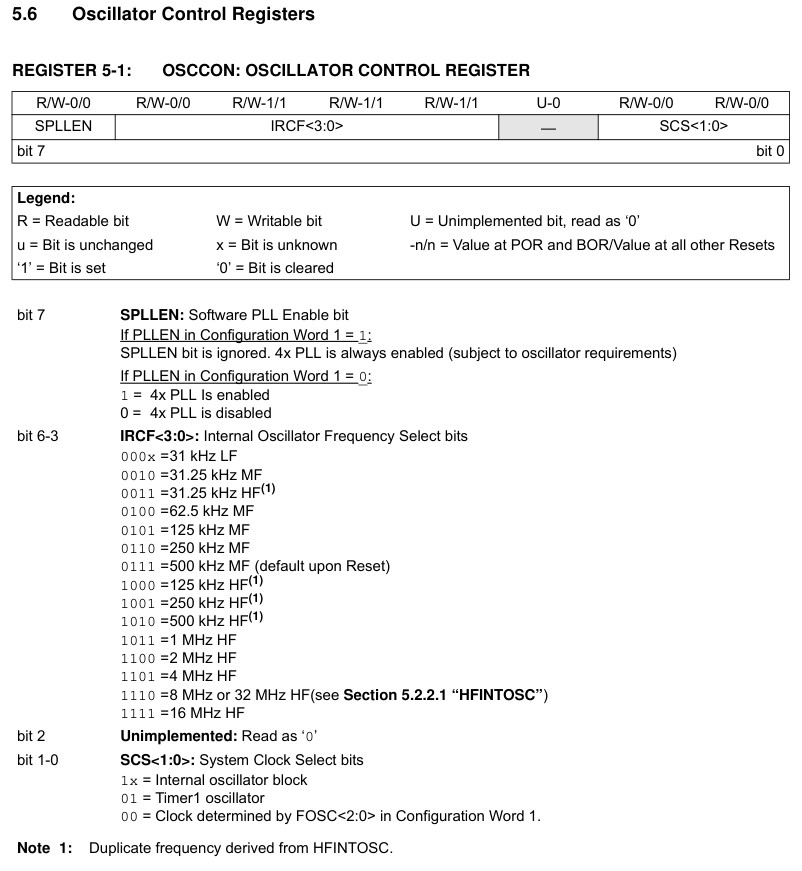

ＯＳＣＣＯＮは［第２７４回］と［第２７５回］でお見せしましたがもう一度下に再掲します。


［出典］Ｍｉｃｒｏｃｈｉｐ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｃ．ＰＩＣ１６Ｆ１９３Ｘ　ＤａｔａＳｈｅｅｔ

実はＯＳＣＣＯＮのｂｉｔ７には例外規定がありました。
そのことについては［第２７５回］でちらりと書きましたがそこが重要だったのでした。
よくよく読みましたら。
Ｃｏｎｆｉｇｕｒａｔｉｏｎ　Ｗｏｒｄ１のＰＬＬＥＮが’１’のときはＳＰＬＬＥＮは無視される（ｉｇｎｏｒｅｄ）。
と書いてあります。
その場合には常に４ｘＰＬＬが有効になる。
そういうことだったのでした。
あれ？
でもＣｏｎｆｉｇｕｒａｔｉｏｎ　Ｗｏｒｄ１にＰＬＬＥＮなんてあったっけ？
Ｗｏｒｄ２にありました。
ミスプリントのようです。

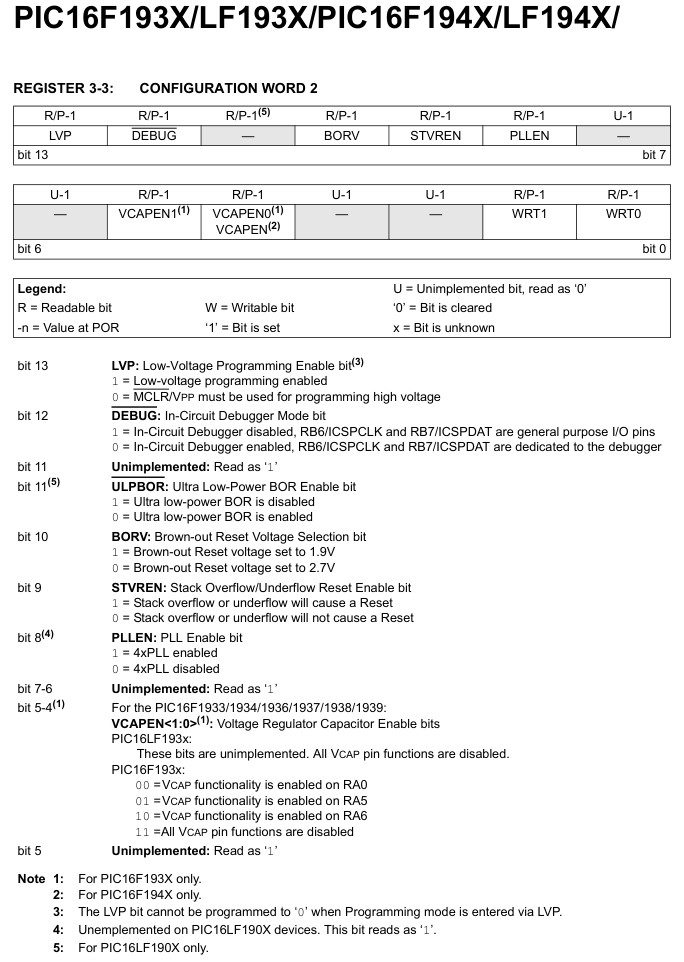

［出典］Ｍｉｃｒｏｃｈｉｐ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｃ．ＰＩＣ１６Ｆ１９３Ｘ　Ｍｅｍｏｒｙ　Ｐｒｏｇｒａｍｍｉｎｇ　Ｓｐｅｃｉｆｉｃａｔｉｏｎ

Ｃｏｎｆｉｇ２のｂｉｔ８にＰＬＬＥＮがありました。
Ｃｏｎｆｉｇ２のＰＬＬＥＮは全く意識していませんでしたからＷＲＴのみＯＦＦにしたのでした。

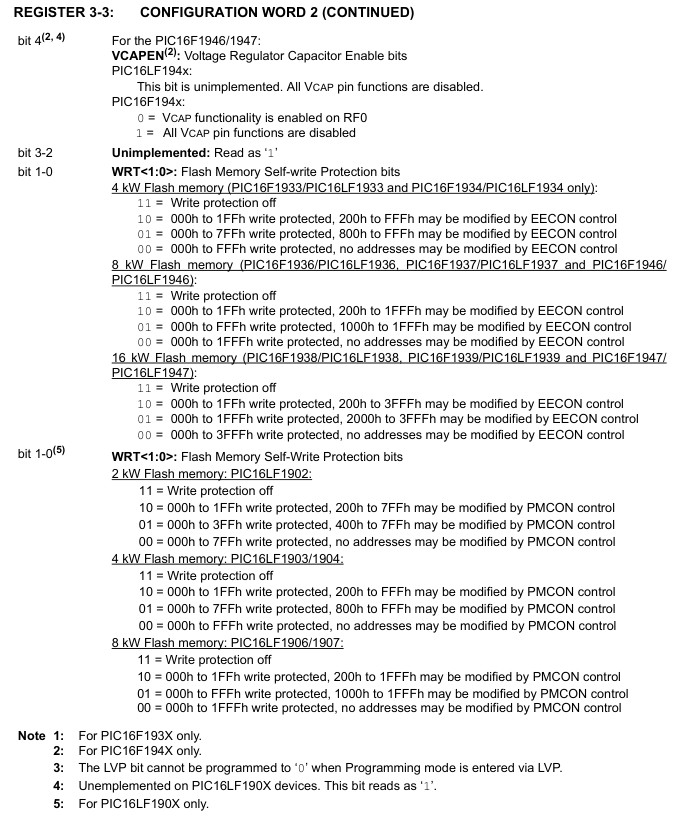

［出典］Ｍｉｃｒｏｃｈｉｐ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｃ．ＰＩＣ１６Ｆ１９３Ｘ　Ｍｅｍｏｒｙ　Ｐｒｏｇｒａｍｍｉｎｇ　Ｓｐｅｃｉｆｉｃａｔｉｏｎ

ＷＲＴはＷｒｉｔｅ　Ｐｒｏｔｅｃｔです。
う。
Ｃｏｐｙ　Ｐｒｏｔｅｃｔと違うのか。
ならここは特に指定しなくてもよかったか。
あ。でも。
ＬＶＰをＥｎａｂｌｅにしたままだったから、やっぱりここは念のために＿ＷＲＴ＿ＯＦＦにして正解だったかも。
ＣＯＮＦＩＧ２はそれ以外は指定しなかったのでＰＬＬＥＮはデフォルトの’１’になって４ｘＰＬＬが有効になったのでした。
やっと納得できました。
そういうことならば。
ということで下は前回のプログラムの一部を書き直して作成したテストプログラムＰＩＣ１６Ｆ１９３８ＴＥＳＴ５．ＡＳＭです。
ＣＯＮＦＩＧ２に＿ＰＬＬＥＮ＿ＯＦＦを追加しました。
;pic16f1938test from pic16f883test
;25/04/28 5/3
;
; internal 4MHz
        #include <p16f1938.inc>
        __CONFIG _CONFIG1,_WDTE_OFF & _MCLRE_ON & _IESO_OFF & _BOREN_OFF & _FOSC_HS
        __CONFIG _CONFIG2,_WRT_OFF & _PLLEN_OFF
;
cf=0
zf=2
f=1
w=0
;
cntr0 equ 20
cntr1 equ 21
cntr2 equ 22
;
     org 00
st0
     goto start
;
     org 05
start
        banksel ANSELA
        clrf ANSELA
        clrf ANSELB
        banksel OSCCON
        movlw 68;=4MHz
        movwf OSCCON
        clrf TRISB
        clrf TRISA
     banksel PORTB
;
loop
        movf cntr1,w
        movwf PORTA
        call t1ms
        incfsz cntr1
        goto loop
        incf cntr2
        movf cntr2,w
        movwf PORTB
        goto loop
;
t1ms
        movlw 0fa;=250
        movwf cntr0
t1ms2
        nop
        decfsz cntr0,f
        goto t1ms2
        return
;
     end
;

このように変更したプログラムを使って動作テストをしたのですが。
ここまで書いてきて再確認が必要になりました。

まだ説明の途中ですが今回は時間がなくなってしまいました。
次回に続きます。
