超ローコストＰＩＣＷＲＩＴＥＲの製作
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
「ＰＩＣＢＡＳＩＣコンパイラ」からスピンオフ！！
過去記事を参照することなどを考えて該当する過去記事は「ＰＩＣＢＡＳＩＣコンパイラ」のまま連載回もそのままとします。
以後は前回記事からの流れで［第２３６回］からとします。
「ＰＩＣＢＡＳＩＣコンパイラ」はなるべく早く連載を再開したいと考えています。
ＰＩＣはローコスト、高機能で種類も豊富なお手軽マイコンですがプログラムを書き込むためのＷＲＩＴＥＲが必要です。
それをできるだけ安価に作ってしまおうというプロジェクトです。
最終的には製品化を考えています（組立キット、完成品）。
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜

［第２７８回］



●ＰＩＣ１６Ｆ１９３８（６）テストプログラム（５）４ｘＰＬＬをＯＦＦにしました

前回は時間がなくて説明の途中で終ってしまいました。
今回は前回の続きです。
実はひとつ写真を撮り忘れたことがあってそれで再度テスト作業をしたところまたしてもまさかの事象が発生してしまいました。
それについてはおおよその見当はついたのですがそれについて書こうとしますととても時間が足りません。
そういう事情で前回は説明の途中で終ってしまいました。
今回もやっぱり時間がありませんのでまた途中で終ってしまいそうです。
毎回のように書いておりますがどうか気長なお付き合いをお願いいたします。

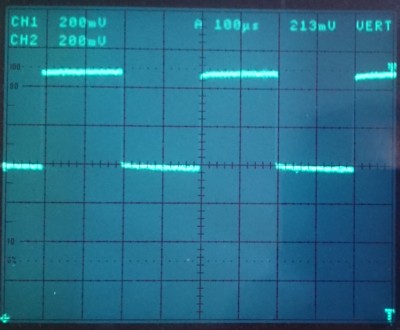

下は前回作成したプログラムＰＩＣ１６Ｆ１９３８ＴＥＳＴ５．ＡＳＭを実行してＰＯＲＴＢのｂｉｔ０の出力をオシロスコープで観測した画像です。

２０ＭＨｚ水晶を実装してテストを行いました。
［第２７５回］で内蔵発振クロック４ＭＨｚで同じようにプログラムを実行してＰＯＲＴＢのｂｉｔ０の出力波形をオシロスコープで観測しました。
そのときの出力波形は１ｍｓｅｃごとに変化しました。
今回は２０ＭＨｚクロックですからそのときの５倍の周波数です。
上の画像を見ますと２００μｓごとに変化していますから速度は４ＭＨｚのときのちょうど５倍になっています。
計算はぴったり合っています。

そこでちょいと気を良くして３２ＭＨｚのクリスタルでも同じことをやってみました。

［第２７６回］でも３２ＭＨｚクリスタルでテストを行ないました。
そのときは４ｘＰＬＬ機能が働いていたため計算上はＦｏｓｃ＝１２８ＭＨｚになるところなのですがさすがにそれは無理のようで計算したところ約１００ＭＨｚほどという結果になりました。
今回は４ｘＰＬＬをＯＦＦにしてのテストです。

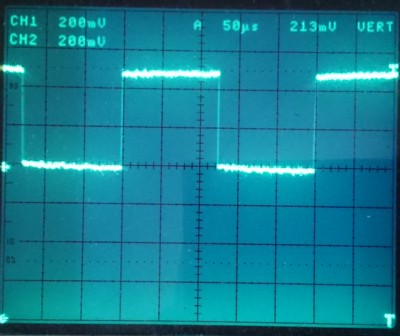

その結果は上の画像のようにＰＯＲＴＢのｂｉｔ０は１２５μｓごとに変化しています。
４ＭＨｚのときのちょうど８倍の速度です。
ＤａｔａＳｈｅｅｔでは外付け水晶発振の場合の上限は２０ＭＨｚになっていますがそれをはるかに上回る３２ＭＨｚ水晶でも安定して動作しました。
何も対策しなくてオーバークロックです。
これはちょいとすごいです。

ここまで＋５Ｖ電源でテストをしてきました。
ひょっとすると３Ｖでもいけるんじゃないか。
そう思ったので同じテストを今度は単三乾電池２本直列３Ｖでテストしてみました。

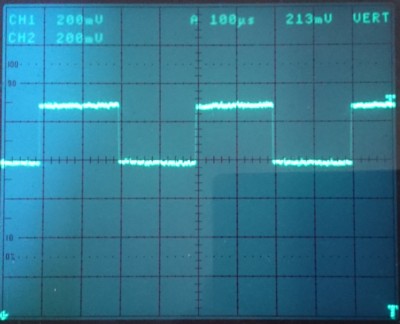

まずは２０ＭＨｚクリスタルです。

おお。
きっちり２００μｓです。
さきほどの＋５Ｖでのテストと同じ結果になりました。

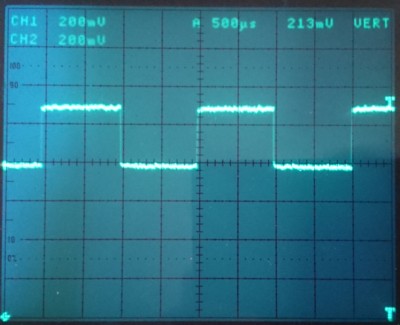

次は３２ＭＨｚです。

あれ？
またしてもおばけが？
３２ＭＨｚで発振しているはずなのに、１ｍｓｅｃごとにカウントアップ？
う？
１ｍｓｅｃごとって、どこかで見たような…。

今回も時間がなくなってしまいました。
謎を残しつつ次回に続きます。
