超ローコストＰＩＣＷＲＩＴＥＲの製作
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
「ＰＩＣＢＡＳＩＣコンパイラ」からスピンオフ！！
過去記事を参照することなどを考えて該当する過去記事は「ＰＩＣＢＡＳＩＣコンパイラ」のまま連載回もそのままとします。
以後は前回記事からの流れで［第２３６回］からとします。
「ＰＩＣＢＡＳＩＣコンパイラ」はなるべく早く連載を再開したいと考えています。
ＰＩＣはローコスト、高機能で種類も豊富なお手軽マイコンですがプログラムを書き込むためのＷＲＩＴＥＲが必要です。
それをできるだけ安価に作ってしまおうというプロジェクトです。
最終的には製品化を考えています（組立キット、完成品）。
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜

［第２８０回］



●ＰＩＣ１６Ｆ１９３８（８）テストプログラム（７）ＦＳＣＭ

毎日なんだかんだで時間を費やしてしまいます。
本日も少し書いて終ってしまいます。

［第２７６回］で水晶発振モードなのにクリスタルを外付けしなくても動作してしまうという「超常現象」について書きました。
［第２７８回］でもＶｄｄ＝３Ｖで水晶発振モードを指定して３２ＭＨｚクリスタルを実装すると３Ｖでは無理なようで期待通りの動作にはなりませんが暴走するのではなくてそれなりに動作しますと書きました。
そのときはＰＯＲＴＢのビット０は１ｍｓごとに変化します。

これは超常現象ではありませんでした。

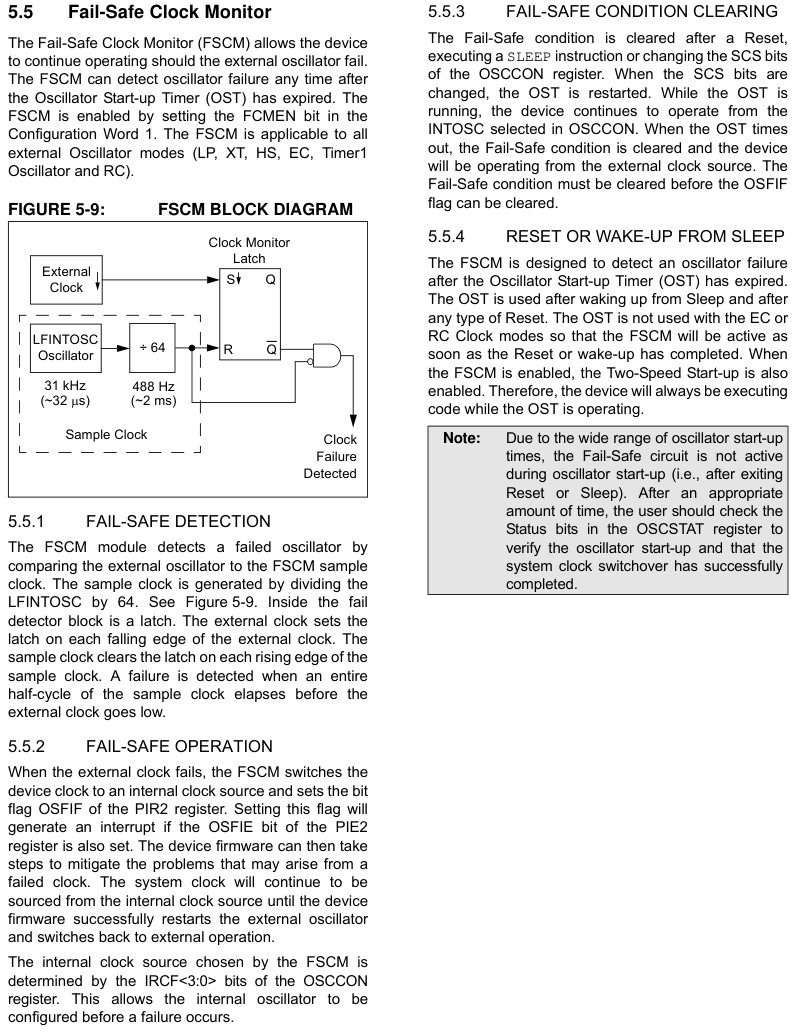

ＰＩＣ１６Ｆ１９３８にはＦＳＣＭという機能があります。
それが働いていたのでした。


［出典］Ｍｉｃｒｏｃｈｉｐ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｃ．ＰＩＣ１６Ｆ１９３Ｘ　ＤａｔａＳｈｅｅｔ

水晶発振だけではなくて外部クロック入力の場合でもクロックが発振しないかあるいは入力されていないことが検出されるとシステムクロックを内部発振モードに切り換えることで正常動作を続けるという機能のようです。

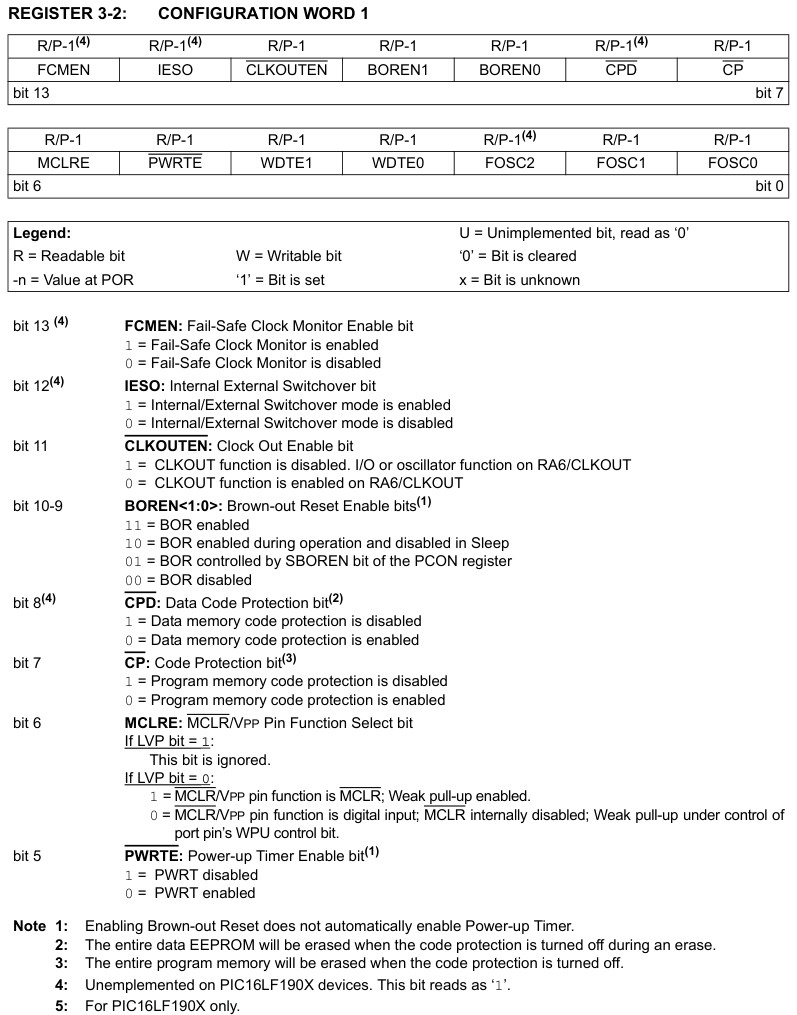

ＦＳＣＭ機能はＣＯＮＦＩＧの設定で有効にするか無効にするかを指定することができます。


［出典］Ｍｉｃｒｏｃｈｉｐ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｃ．ＰＩＣ１６Ｆ１９３Ｘ　Ｍｅｍｏｒｙ　Ｐｒｏｇｒａｍｍｉｎｇ　Ｓｐｅｃｉｆｉｃａｔｉｏｎ

ＣＯＮＧＩＧ１のｂｉｔ１３で指定します。
デフォルトではＦＳＣＭが有効になっています。
それでクリスタルを外して電源ＯＮをしたり３Ｖで３２ＭＨｚクリスタルを実装したときに内部発振モードに切り換わってたまたまＯＳＣＣＯＮで設定したままにしていた４ＭＨｚがシステムクロックとして動作したのでした。
なるほど。
そうとわかってしまえばなんてことはない話だったのですが。
一時は妖怪猫又かと思ってしまったじゃありませんか。

これも途中で気が付いたことなのですが。
ＣＯＮＦＩＧ１の設定で＿ＩＥＳＯ＿ＯＦＦを指定していますがこれは私の思い違いでそのようにしていました。
このビットは通常は指定する必要のない指定でした。
このビットはＯＮにしてもＯＦＦにしても普通のプログラムの動作には変わりはありません。

本日は以上です。

超ローコストＰＩＣＷＲＩＴＥＲの製作［第２８０回］
２０２５．５．９　ｕｐｌｏａｄ
