超ローコストＰＩＣＷＲＩＴＥＲの製作
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
「ＰＩＣＢＡＳＩＣコンパイラ」からスピンオフ！！
過去記事を参照することなどを考えて該当する過去記事は「ＰＩＣＢＡＳＩＣコンパイラ」のまま連載回もそのままとします。
以後は前回記事からの流れで［第２３６回］からとします。
「ＰＩＣＢＡＳＩＣコンパイラ」はなるべく早く連載を再開したいと考えています。
ＰＩＣはローコスト、高機能で種類も豊富なお手軽マイコンですがプログラムを書き込むためのＷＲＩＴＥＲが必要です。
それをできるだけ安価に作ってしまおうというプロジェクトです。
最終的には製品化を考えています（組立キット、完成品）。
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜

［第２８２回］



●ＰＩＣ１６Ｆ１９３９

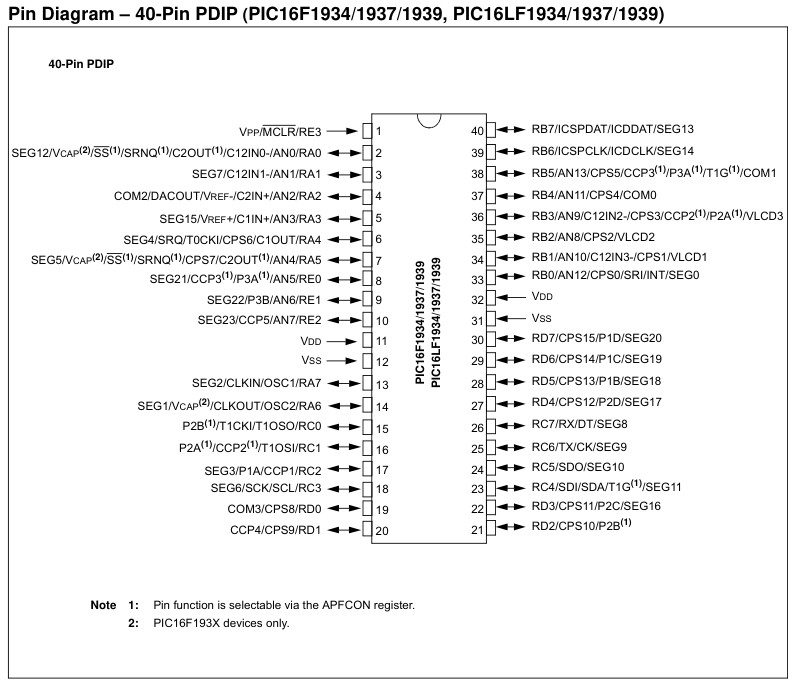

ＰＩＣ１６Ｆ１９３９は４０ｐｉｎのＰＩＣです。


［出典］Ｍｉｃｒｏｃｈｉｐ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｃ．　ＰＩＣ１６Ｆ１９３Ｘ　ＤａｔａＳｈｅｅｔ

前回まで説明してきましたＰＩＣ１６Ｆ１９３８は２８ｐｉｎのＰＩＣです。
ＰＩＣ１６Ｆ１９３９は４０ｐｉｎなのでＰＩＣ１６Ｆ１９３８に比べてｐｉｎ数が多い分Ｉ／Ｏポートの数も多いのですがそういうハードウェアとしての違いを別にすればソフトウェア的にはＰＩＣ１６Ｆ１９３８と異なるところはありません。
ということで今回はＰＩＣ１６Ｆ１９３９にＰＩＣ１９３８用のテストプログラムを書いてその後で動作テストをしてみます。
ＰＩＣ１６Ｆ１９３９はソフトウェア的にはＰＩＣ１９３８と同じですからＴＹＰＥ＝３です。
下はＰＩＣ１６Ｆ１９３９のテストを行なったときのログです。
最初に／ＰＩＣＩＤＣＫでＤＥＶＩＣＥ　ＩＤを読み出しました。
logfile piciolog\0428212518.txt open
*** pic i/o ***
picio-30 connected
>/picidck
400C[C3][23]
>

ＤＥＶＩＣＥ　ＩＤとして２３Ｃ３が読み出されました。

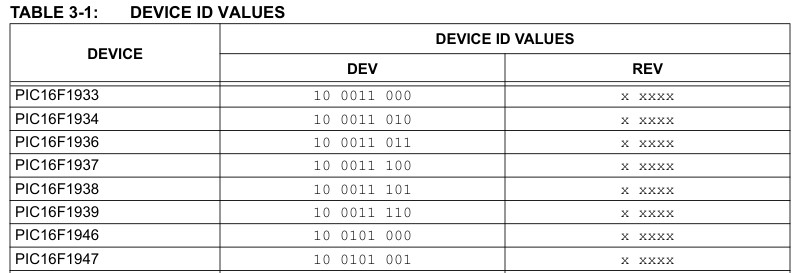

ＰＩＣ１６Ｆ１９３９のＤＥＶＩＣＥ　ＩＤは２３ＣＸ／ＤＸです。


［出典］Ｍｉｃｒｏｃｈｉｐ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｃ．　ＰＩＣ１６Ｆ１９３Ｘ　Ｍｅｍｏｒｙ　Ｐｒｏｇｒａｍｍｉｎｇ　Ｓｐｅｃｉｆｉｃａｔｉｏｎ

／ＰＩＣＴＹＰＥコマンドを実行しました。
>/pictype=3
pictype=33
[03][01][00][00]
>

まずは念のためにはじめに／ＰＩＣＲＤを実行して中身を確認しました。
>/picrdf
400E[03][01][00][00]
type=04,uadrs=00
[08]
0000[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0010[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0020[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0030[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0040[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0050[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]


07D0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07E0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07F0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
[01]
type=04,uadrs=01
[08]
400E[FF][3F][FF][3F]
[10]
>

何も書かれていないことが確認できましたので／ＨＬＯＡＤを実行してテスト用のＨＥＸファイルをロードしたあと／ＰＩＣＷＲを実行し続いて／ＶＥＲＩＦＹを実行しました。
>/hload pic16f1938test.hex
loading pic16f1938test.hex ...
i=242,binbfend=98
>/picwr
400E[FF][3F][FF][3F]
i=6,b=2,[04]0000
[05][04][02][00][00][00][00][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(01)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)(FF)(3F)
i=12,b=2,[00]0000
[05][00][02][00][00][05][28][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(01)(00)(02)(00)(00)(00)(00)(00)(02)(03)(FF)(3F)(FF)(3F)(FF)(3F)
i=22,b=6,[00]000a
[05][00][06][00][0A][23][00][8C][01][8D][01][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(01)(00)(06)(00)(0A)(00)(00)(00)(10)(03)(FF)(3F)(FF)(3F)(FF)(3F)


i=88,b=2,[00]000e
[05][00][02][00][0E][E4][E9][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(03)(00)(02)(00)(0E)(01)(01)(00)(3A)(03)(FF)(3F)(FF)(3F)(FF)(3F)
picwrend

>/verify
inbfend=0
400E[03][00][02][00]
i=6,b=2,[04]0000
[06][04][02][00][00][00][00][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(01)(03)(00)(02)(00)(0E)(01)(01)(00)(3A)(03)(FF)(3F)(FF)(3F)(FF)(3F)
i=12,b=2,[00]0000
[06][00][02][00][00][05][28][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(02)(05)(28)(02)(00)(0E)(01)(01)(00)(3A)(03)(FF)(3F)(FF)(3F)(FF)(3F)
[o][o]

i=88,b=2,[00]000e
[06][00][02][00][0E][E4][E9][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(E4)(29)(FF)(3F)(8B)(2D)(A7)(19)(FE)(3F)(FF)(3F)(FF)(3F)(FF)(3F)
[o][x]error!
vfend
error=1
>

ベリファイの結果はｅｒｒｏｒ＝１になりました。
このエラーについては前回説明をしました。
このままで問題はありません。
正しく書き込みができています。

／ＰＩＣＲＤＦを実行しました。
>/picrdf 16f1939test250428.hex
400E[E4][29][FF][3F]
type=04,uadrs=00
[08]
0000[10][05][28][FF][3F][FF][3F][FF][3F][FF][3F][23][00][8C][01][8D][01]
0010[10][21][00][68][30][99][00][8D][01][8E][01][20][00][21][08][8D][00]
0020[10][17][20][A1][0F][0E][28][A2][0A][22][08][8E][00][0E][28][FA][30]
0030[10][A0][00][00][00][A0][0B][19][28][08][00][FF][3F][FF][3F][FF][3F]
0040[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]]


07D0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07E0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07F0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
[01]
type=04,uadrs=01
[08]
400E[E4][29][FF][3F]
[10]
>


ここまでＯＫです。
まだ／ＥＲＡＳＥのテストをしていませんでした。
／ＥＲＡＳＥを実行したあと／ＰＩＣＲＤＦを実行しました。
>/erase
400E[E4][29][FF][3F]
>/picrdf
400E[E4][29][FF][3F]
type=04,uadrs=00
[08]
0000[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0010[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0020[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0030[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0040[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
0050[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]


07D0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07E0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
07F0[10][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F][FF][3F]
[01]
type=04,uadrs=01
[08]
400E[FF][3F][FF][3F]
[10]
>


消去できたことが確認できました。
ＰＩＣＷＲＩＴＥＲのテストとしてはすべてＯＫであることが確認できました。
最後にもう一度プログラムを書いて動作テストをします。
さきほどと同じように／ＨＬＯＡＤを実行してテスト用のＨＥＸファイルをロードしたあと／ＰＩＣＷＲを実行し続いて／ＶＥＲＩＦＹを実行しました。
>/hload pic16f1938test.hex
loading pic16f1938test.hex ...
i=242,binbfend=98
>/picwr
400E[03][01][00][00]
i=6,b=2,[04]0000
[05][04][02][00][00][00][00][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(01)(03)(01)(00)(00)(0E)(01)(01)(00)(00)(03)(FF)(3F)(FF)(3F)(FF)(3F)
i=12,b=2,[00]0000
[05][00][02][00][00][05][28][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(01)(00)(02)(00)(00)(00)(00)(00)(02)(03)(FF)(3F)(FF)(3F)(FF)(3F)
i=22,b=6,[00]000a
[05][00][06][00][0A][23][00][8C][01][8D][01][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(01)(00)(06)(00)(0A)(00)(00)(00)(10)(03)(FF)(3F)(FF)(3F)(FF)(3F)


i=82,b=2,[04]0000
[05][04][02][00][00][00][01][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(03)(01)(00)(0A)(00)(30)(00)(00)(00)(3A)(03)(FF)(3F)(FF)(3F)(FF)(3F)
i=88,b=2,[00]000e
[05][00][02][00][0E][E4][E9][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(03)(00)(02)(00)(0E)(01)(01)(00)(3A)(03)(FF)(3F)(FF)(3F)(FF)(3F)
picwrend

>/verify
inbfend=0
400E[03][00][02][00]
i=6,b=2,[04]0000
[06][04][02][00][00][00][00][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(01)(03)(00)(02)(00)(0E)(01)(01)(00)(3A)(03)(FF)(3F)(FF)(3F)(FF)(3F)
i=12,b=2,[00]0000
[06][00][02][00][00][05][28][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(02)(05)(28)(02)(00)(0E)(01)(01)(00)(3A)(03)(FF)(3F)(FF)(3F)(FF)(3F)
[o][o]


i=82,b=2,[04]0000
[06][04][02][00][00][00][01][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(01)(A0)(00)(00)(00)(A0)(0B)(19)(28)(08)(00)(8E)(00)(0E)(28)(FA)(30)
i=88,b=2,[00]000e
[06][00][02][00][0E][E4][E9][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF][FF]
(10)(E4)(29)(FF)(3F)(8B)(2D)(A7)(19)(FE)(3F)(FF)(3F)(FF)(3F)(FF)(3F)
[o][x]error!
vfend
error=1
>/exit

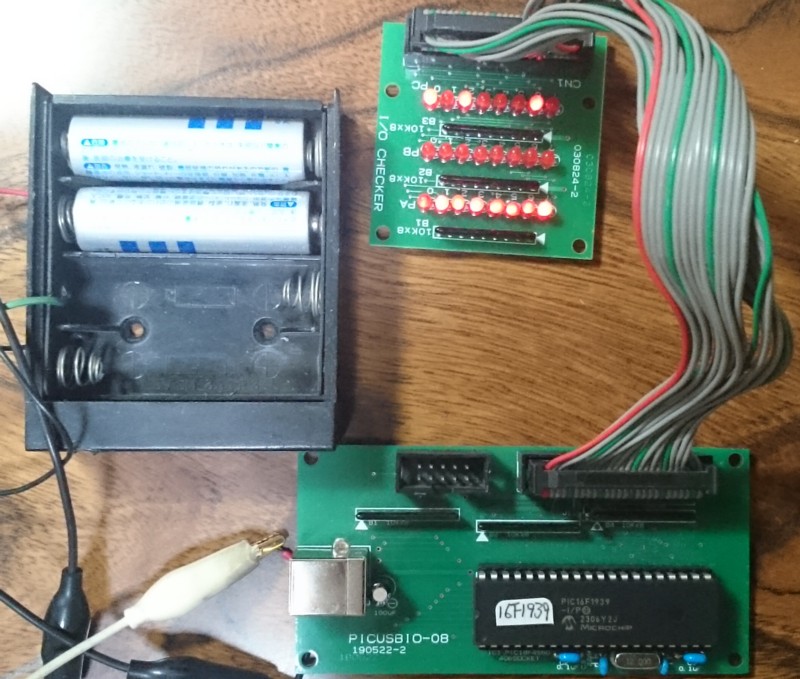

下は＋３Ｖで動作中の写真です。


ＰＩＣ１６Ｆ１９３９についてはこれで終わりです。
