●ＰＩＣ１６Ｆ５４

間が５日も空いてしまいました。
例によってこの間はずっと苦闘しておりました。
苦闘するなかでいろいろ考えることがありました。
こんなことを続けていていいのかと。
問題はＰＩＣです。
そもそもはＰＩＣＷＲＩＴＥＲなんてものに首をつっこんだのが間違いだったのです。
やればやるほどＭｉｃｒｏｃｈｉｐってどーしようもない会社だという感が深まります。
なんたってとにかくＰＩＣの書き込みプログラムは全く統一性がありません。
どいつもこいつもといった感じでほとんどルールもへったくれもありません。
まさかここまでひどいとは思いませんでした。
こんなひどいものを相手にフリーのＰＩＣＷＲＩＴＥＲに取組んでみえる方もいらっしゃるようですね。
ほんとに心から敬服いたします。
不肖私にはとてもできません。
ということがこの数日であらためて私が学んだことです。
愚かにもできるだけ多くのＰＩＣに対応するＰＩＣＷＲＩＴＥＲをつくろうなんてことを考えてしまった私が浅はかだったのです。
ええ。
もうそういうこだわりはきっぱり捨ててしまいましょう。
これからは書き込み対象をしぼって、できるものを少しずつ増やしていきたいと思います。
先日は加速しつつ取組むつもりと書きましたが早くも軌道修正です。
無理のない程度にやっていきます。
せっかくここまでやってきたことですので適当なところで区切りをつけて製品化を考えたいと思っています。

ということで。
まずは休止状態になっておりましたＰＩＣＢＡＳＩＣコンパイラを再開します。
もうほとんど忘れてしまっていますので過去記事を読みながら思い出しつつ近日中に再開いたします。
そのほか昨年暮れから考えてきた構想についてもいよいよ着手したいと考えております。
今年もホットな夏になりそうな予感がいたします。
乞う。ご期待。であります。

前口上はそのくらいにしまして。
とりあえずは今までの続きの作業です。
今回は思いっきりこけてしまった顛末です。
その結果として上に書きましたようなことをあれこれ考えてしまうことになりました。

ＰＩＣ１６Ｆ５４は今までまったく使ったことがありませんでした。
秋月でえらく安く売られていることから試しに買ってみることにしました。
特価というわけでもなさそうです。
いつもの調子でまずはテストプログラムを書いてみようとして納得しました。
なるほどこれは価格相応です。
いまどきのＰＩＣに比べたら実にシンプルです。
おそらく初期のＰＩＣの生き残りかと。

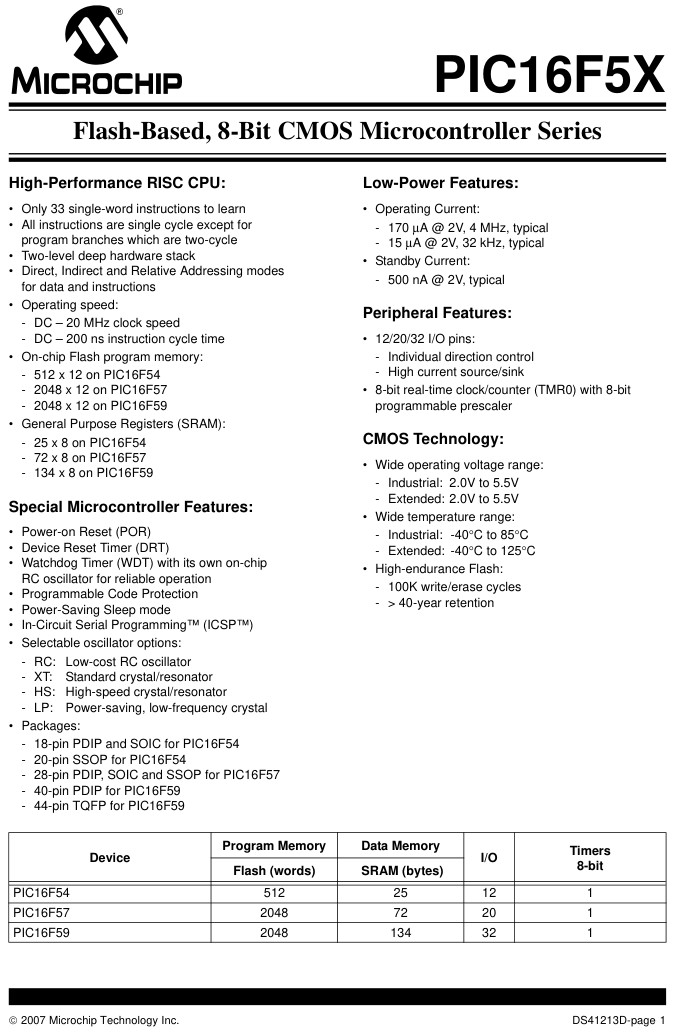

［出典］Ｍｉｃｒｏｃｈｉｐ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｃ．　ＰＩＣ１６Ｆ５Ｘ　Ｄａｔａ　Ｓｈｅｅｔ

それでもクロックは２０ＭＨｚまでというから立派なものです。
動作電圧も２Ｖ〜５．５Ｖまでいけるとのこと。
ファミリーとしては１６Ｆ５４のほかに１６Ｆ５７と１６Ｆ５９があるようです。
１６Ｆ５４は１８ｐｉｎです。


［出典］Ｍｉｃｒｏｃｈｉｐ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｃ．　ＰＩＣ１６Ｆ５Ｘ　Ｄａｔａ　Ｓｈｅｅｔ

Ｉ／Ｏポートが最大１２（ＲＡ０−３、ＲＢ０−７）あるほかは８ビットのタイマー（ＴＭＲ０）があるだけのようです。
なんともシンプルそのものなのですがさらに驚いてしまうのはＳＦＲ（Ｓｐｅｃｉａｌ　Ｆｕｎｃｔｉｏｎ　Ｒｅｇｉｓｔｅｒ）の少なさです。
たったこれだけです。

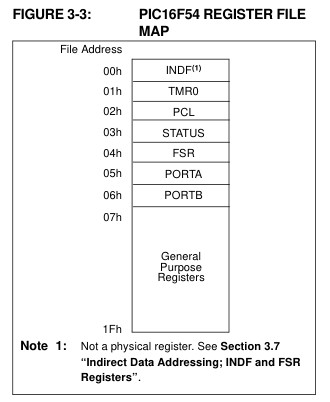

［出典］Ｍｉｃｒｏｃｈｉｐ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｃ．　ＰＩＣ１６Ｆ５Ｘ　Ｄａｔａ　Ｓｈｅｅｔ

えっ。
つうことは、バンク切り換えもない？
そのようです。
あれ？
じゃあ、ＰＯＲＴの向きはどうするの？
ＴＲＩＳＡもＴＲＩＳＢもありません。

その疑問は次回で明らかになります。
