超ローコストＰＩＣＷＲＩＴＥＲの製作
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
「ＰＩＣＢＡＳＩＣコンパイラ」からスピンオフ！！
過去記事を参照することなどを考えて該当する過去記事は「ＰＩＣＢＡＳＩＣコンパイラ」のまま連載回もそのままとします。
以後は前回記事からの流れで［第２３６回］からとします。
「ＰＩＣＢＡＳＩＣコンパイラ」はなるべく早く連載を再開したいと考えています。
ＰＩＣはローコスト、高機能で種類も豊富なお手軽マイコンですがプログラムを書き込むためのＷＲＩＴＥＲが必要です。
それをできるだけ安価に作ってしまおうというプロジェクトです。
最終的には製品化を考えています（組立キット、完成品）。
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜

［第３１９回］



●ＰＩＣ１６アセンブラ（６）命令コードを再度確認／これで終るはずだったのですが…

命令コードの確認は［第３１７回］で行いました。
しかしその後に前回のエラー処理のためにＰＩＣ１６アセンブラプログラムをかなり修正しました。
ひょっとするとその作業をしたために新たなプログラムミスがおきているかもしれません。
そこで再度前回のエラーチェック用のテストプログラムではなくて［第３１７回］で使ったテストプログラムを用いて正しくアセンブルできるかどうかの再確認をしました。
ソースプログラムとして同じファイル名を使うと以前の結果のファイルが上書きされてしまうのでソースプログラムを別のファイル名に変えて（中身は同じファイル）テストを行いました。

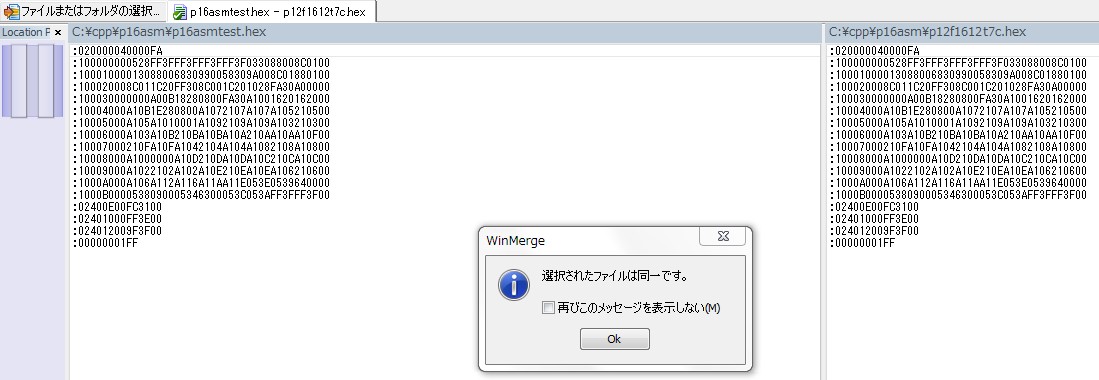

その結果作成されたＨＥＸファイルを以前に作成されたＨＥＸファイルとＷｉｎＭｅｒｇｅで比較してみました。
比較してみた結果は。



両者の中身は同一だと判定されました。
これでやっと。
ＰＩＣ１６アセンブラの完成です。
のはずだったのですが…。
ＰＩＣ１６アセンブラの作成ではＰＩＣ１２Ｆ６２９のＤａｔａ　Ｓｈｅｅｔを参照しながら作ってきました。
命令数が３５というのはＰＩＣ１６Ｆ６２８などでも同じだったと記憶していましたからそれでよいだろうという認識でした。


［出典］Ｍｉｃｒｏｃｈｉｐ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｃ．　ＰＩＣ１２Ｆ６２９　Ｄａｔａ　Ｓｈｅｅｔ

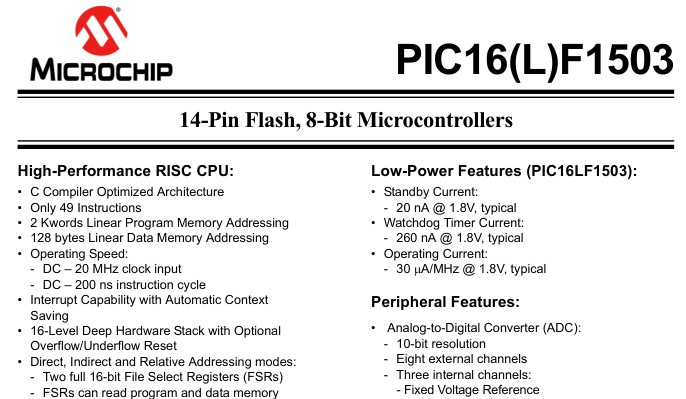

しかし念のためということでＷｉｎｄｏｗｓ９８ＳＥのＭＰＬＡＢでは認識されなかったＰＩＣ１６Ｆ１５０３のＤａｔａ　Ｓｈｅｅｔを確認してみたところ。


［出典］Ｍｉｃｒｏｃｈｉｐ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｃ．　ＰＩＣ１６Ｆ１５０３　Ｄａｔａ　Ｓｈｅｅｔ

えっ。
４９　Ｉｎｓｔｒｕｃｔｉｏｎｓ！？
なんと１４命令も増えているじゃありませんか。


［出典］Ｍｉｃｒｏｃｈｉｐ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｃ．　ＰＩＣ１６Ｆ１５０３　Ｄａｔａ　Ｓｈｅｅｔ

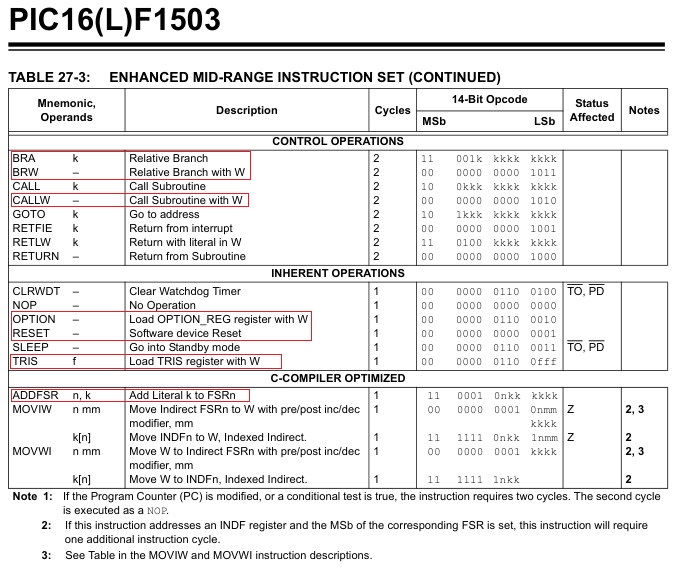

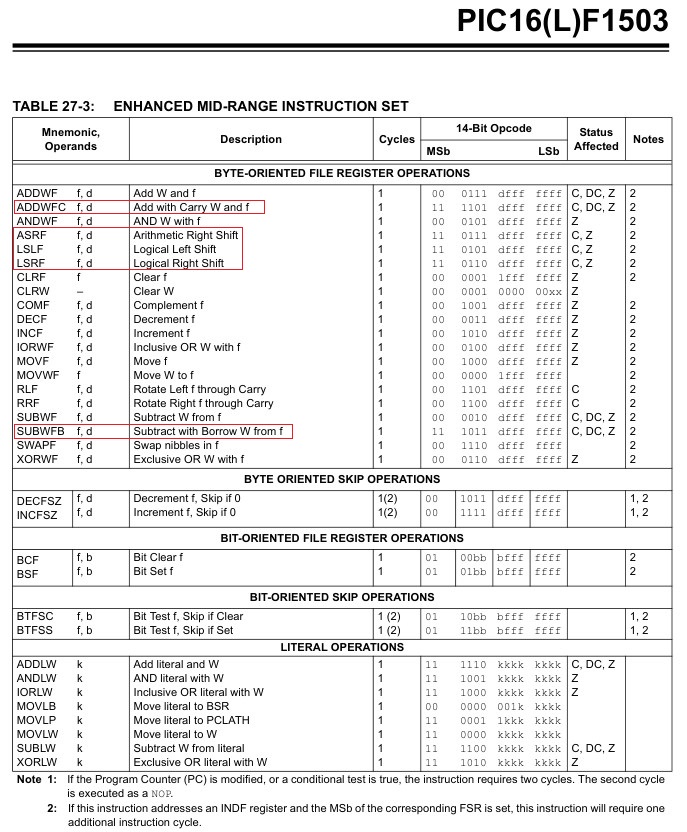

赤四角で囲った命令が増えています。


［出典］Ｍｉｃｒｏｃｈｉｐ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｃ．　ＰＩＣ１６Ｆ１５０３　Ｄａｔａ　Ｓｈｅｅｔ

最後のＭＯＶＩＷやＭＯＶＷＩは、こんな命令使うかなあという感じの命令ですがそのほかの命令は追加して作るしかなさそうです。
うむむむむ。
よく確認すべきでありました。
想定外の事態です。
お天気の方も明日からまた猛暑なのだそうですが、私のところもまたまた超ホットになりそうです。

超ローコストＰＩＣＷＲＩＴＥＲの製作［第３１９回］
２０２５．８．１３　ｕｐｌｏａｄ
