超ローコストＰＩＣＷＲＩＴＥＲの製作
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
「ＰＩＣＢＡＳＩＣコンパイラ」からスピンオフ！！
過去記事を参照することなどを考えて該当する過去記事は「ＰＩＣＢＡＳＩＣコンパイラ」のまま連載回もそのままとします。
以後は前回記事からの流れで［第２３６回］からとします。
「ＰＩＣＢＡＳＩＣコンパイラ」はなるべく早く連載を再開したいと考えています。
ＰＩＣはローコスト、高機能で種類も豊富なお手軽マイコンですがプログラムを書き込むためのＷＲＩＴＥＲが必要です。
それをできるだけ安価に作ってしまおうというプロジェクトです。
最終的には製品化を考えています（組立キット、完成品）。
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜

［第３２０回］



●ＰＩＣ１６アセンブラ（７）命令コードを追加

本日はまるっと１日かけて命令コードの追加とその検証作業を行ないました。
とりあえずはできたのですが念のためにテストをしたところ一部にプログラムミスがみつかりました。
本日は時間がありませんのでその修正は明日に持ち越します。
前回追加予定として赤で囲った命令に落ちがありました。
ＰＩＣ１２Ｆ６２９などのアセンブラ命令は３５個です。
それに対してＰＩＣ１６Ｆ１５０３の命令はＤａｔａ　Ｓｈｅｅｔでは４９個だと書いてあります。
しかし実際に数えてみると５１命令ありました。
ミスプリントなのかバージョンアップか何かで増えたのかもしれません。
それはともかくとして増えた命令を以下に列挙します。
ＡＤＤＷＦＣ
ＡＳＲＦ
ＬＳＬＦ
ＬＳＲＦ
ＳＵＢＷＦＢ
ＭＯＶＬＢ
ＭＯＶＬＰ
ＢＲＡ
ＢＲＷ
ＣＡＬＬＷ
ＯＰＴＩＯＮ
ＲＥＳＥＴ
ＴＲＩＳ
ＡＤＤＦＳＲ
ＭＯＶＩＷ
ＭＯＶＷＩ
１６命令です。
このうちＴＲＩＳ〜ＭＯＶＷＩは機種依存性が高いので追加しないことにしました。
無ければ困るというほどの命令ではないと思います。

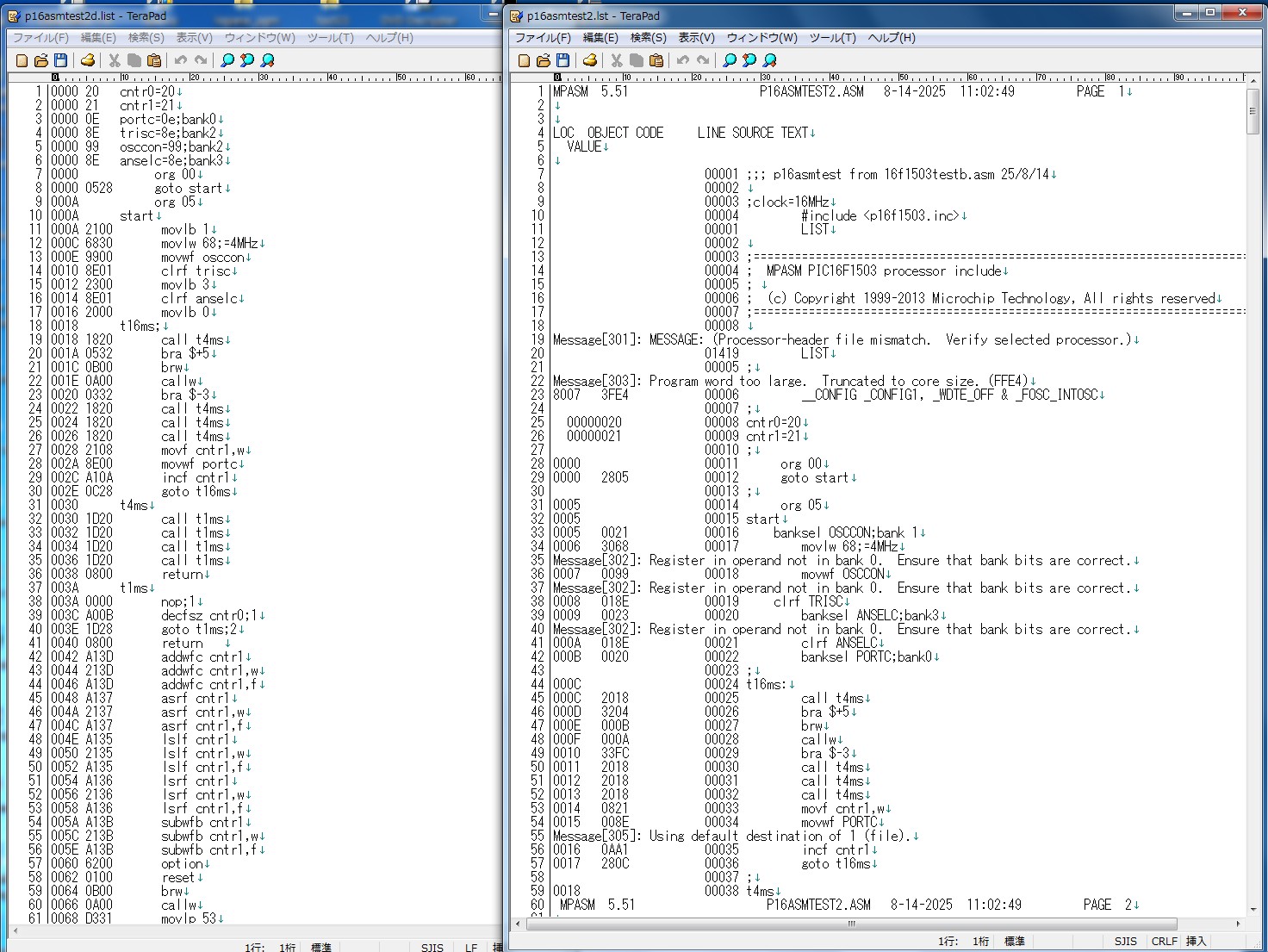

テストとして作った同じ内容のソースファイルをＰＩＣ１６アンブラとＭＰＬＡＢでアセンブルしてその結果を比較しました。
ＭＰＬＡＢのリスト出力ファイル（右側）はコメント文が多くて並べて比較するにはちょいと不都合です。

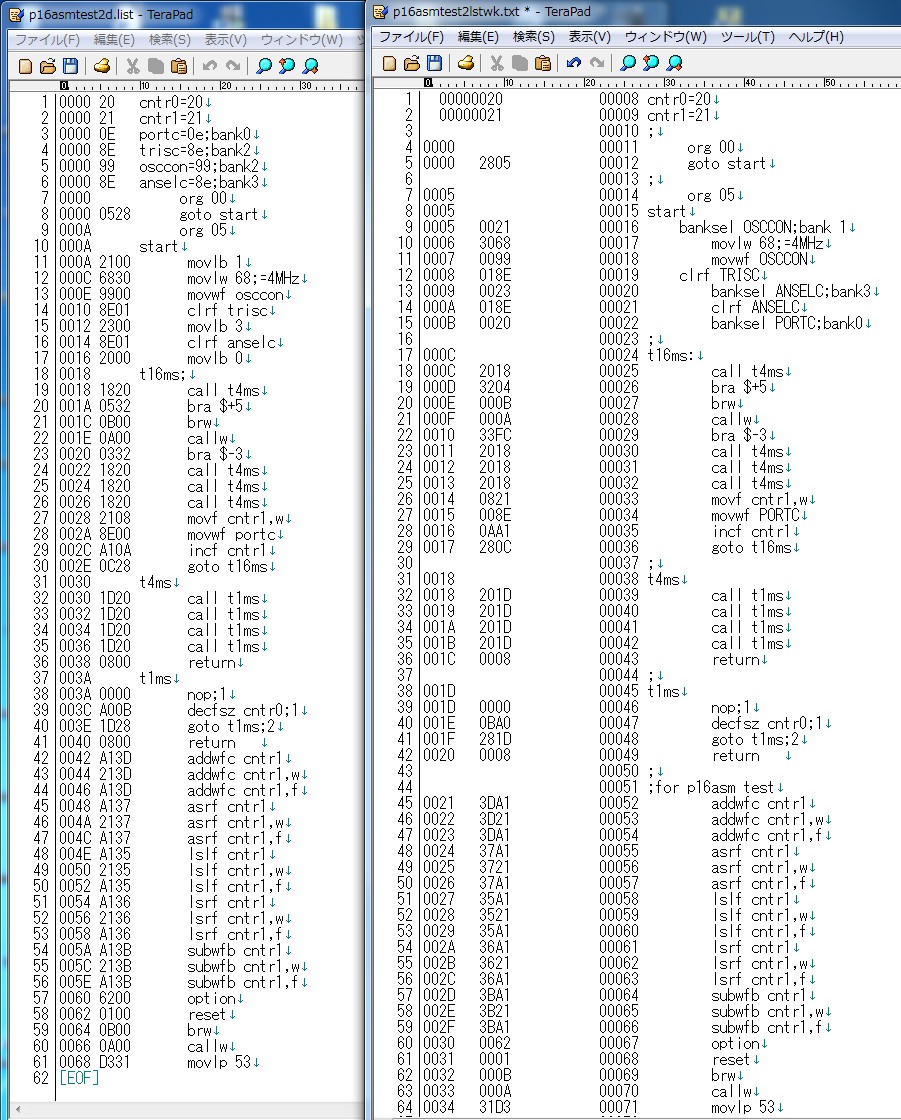

そこで右側のリストは余計なコメント文を削除して比較がし易いようにしました。



どこかにも書いたと思いますがｂａｎｋｓｅｌは擬似命令です。
これも機種に依存しますから代わりにｍｏｖｌｂ命令を使っています。
アセンブルの結果は同じマシン語コードになります。
２箇所不一致がありました。
追加したＰＩＣアセンブラプログラムのバグのようです。
ｂｒａ　＄＋５とｂｒａ　＄−３が正しく翻訳されていません。
本日は時間がありませんから明日修正をするつもりです。

超ローコストＰＩＣＷＲＩＴＥＲの製作［第３２０回］
２０２５．８．１４　ｕｐｌｏａｄ
