標準ＴＴＬだけ（！）でCPUをつくろう！（組立てキットです！）
(ホントは７４ＨＣ、ＣＭＯＳなんだけど…）
［第３１８回］

☆☆☆組立説明書の続きです。
組立作業は今回で完了です。
説明書の上では組立作業は完了しましたけれど、実際の組立作業にはまだ入れません。
十分に充電してからでないと、途中で息切れしてしまいます☆☆☆

●［１３］ＴＫ８０回路
１３−１．　ＩＣの取付け
下の表にしたがってＩＣを取付けてハンダ付けをします。
ＩＣには、向きがあります。　間違えないようによく注意しながら作業してください。

●１３−２．ＩＣソケットの取付け

下の表にしたがってＩＣソケットを取付けます。
切り欠きの向きを合わせるように取付けて、ＩＣと同じ要領でハンダ付けをします（２−１３．の説明図参照）。
全部のピンが折れ曲がったりしないで基板の裏まできちんと出ていることを確認してから、ハンダ付けをしてください。
まだＩＣソケットにＲＯＭ２７Ｃ２５６およびＰＩＣ１６Ｆ８８は取付けないでください。

●１３−３．集合抵抗の取付け

下の表にしたがって集合抵抗を取付けてハンダ付けをします。
集合抵抗には向きがあります。
向きを間違えないように注意してください。

●１３−４．抵抗の取付け

下の表にしたがって抵抗を取付けてハンダ付けをします。
抵抗の色コード表示については、�T部品表のところで説明していますので、適宜参照してください。

●１３−５．コンデンサの取り付け

下の表にしたがってコンデンサを取付けてハンダ付けをします。
セラミックコンデンサには極性はありませんが、電解コンデンサには極性があります。
向きを間違えないように取付けてください。

●１３−６．ダイオードの取り付け

Ｄ２９〜Ｄ３３にダイオード１ＳＳ１３３を取り付けてハンダ付けをします。
ダイオードには向きがあります。
向きを間違えないように取り付けてください。

［注意］１ＳＳ１３３はガラス製で壊れやすいので、余り根元で無理にリード線を折り曲げたりしないように注意してください。

●１３−７．発光ダイオードの取付け

２８８　ＥＲＲＯＲに赤色ＬＥＤ（発光ダイオード）を取付けてハンダ付けをします。
発光ダイオードには向きがあります。向きを間違えないように十分注意して取付けてください。

●１３−８．　７セグメントＬＥＤの取り付け

ＳＬ０〜ＳＬ７に７セグメントＬＥＤを取り付けてハンダ付けをします。
７セグメントＬＥＤには向きがあります。
図をよく見て間違えないように取り付けてください。

ＳＬ７、ＳＬ６…という文字が図の向きになるように基板を置いたとき、７セグメントＬＥＤのドット（ピリオド）の丸が右下になるように取り付けます。

●１３−９．トランジスタの取り付け

下の表にしたがってトランジスタを取り付けます。
トランジスタは２種類あります。
表をよく見て間違えないように取り付けてください。
またトランジスタには向きがあります。向きを間違えないように注意してください。

●１３−１０．　４Ｐショートストラップの取り付け

ＳＰ２に４Ｐショートストラップを取り付けてハンダ付けをします。

●１３−１１．小型プッシュスイッチの取り付け

下の表にしたがって、小型ＰＵＳＨスイッチを取り付けてハンダ付けをします。
ＰＵＳＨスイッチは、仕入れの関係で、いろいろな色のものがはいっています。色が異なるだけで同じキースイッチですから、色にはこだわらないで取付けてください。
ＰＵＳＨスイッチには天地、左右はありませんが、端子の間隔がタテとヨコとで異なっています。
プリント基板の取付穴に合う向きに取付けてください（下図参照）。

●１３−１２．　１０Ｐストレートコネクタの取り付け

下の表にしたがって、１０Ｐストレートコネクタを取り付けて、ハンダ付けをします。

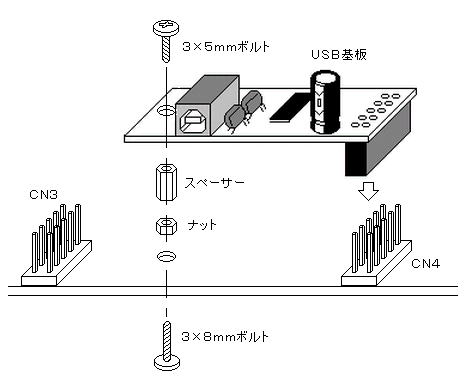

●１３−１３．ＵＳＢ基板の取り付け

上で取り付けた１０ＰストレートコネクタＣＮ３の近くにある３．２Φの取付穴に、基板裏から３×８ｍｍボルトを通し、基板表からナット、スペーサーの順に固定します。
次にＵＳＢ基板をＣＮ４に取り付けます。
このとき１０本のピンが全てＵＳＢ基板のコネクタに納まっていることをよく確認してください（ずれていると、ＵＳＢ基板を固定できません。またＵＳＢ通信ができません）。
最後に、ＵＳＢ基板の上から３×５ｍｍボルトを通して、ＵＳＢ基板とスペーサーを固定します

●１３−１４．　ＰＩＣ１６Ｆ８８の実装

ＩＣ２７０の１８ｐｉｎＩＣソケットに、ＰＩＣ１６Ｆ８８を取り付けます。
図をよく見て、向きを間違えないように取り付けてください。
ＩＣをＩＣソケットに取り付けるときの注意については、２−１３．ＲＡＭの実装の項を参照してください。

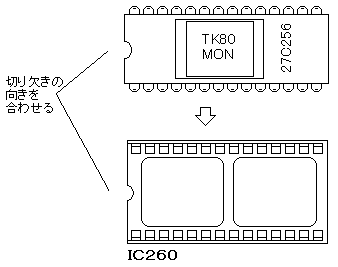

●１３−１５．　ＴＫ８０モニタＲＯＭの実装

ＭＹＣＰＵ８０はＴＫ８０モニタＲＯＭを実装しなくても、トグルスイッチからプログラムをＲＡＭに書き込むことで、プログラムを実行することができます。
また簡単なブートローダープログラムを先にＲＡＭに書いておくことで、ＴＫ８０モニタプログラムをＵＳＢ経由でＲＡＭにロードして実行することもできます。
ですからＭＹＣＰＵ８０にとっては、ＴＫ８０モニタＲＯＭは実装しなければならないものではありませんが、モニタＲＯＭを実装することで、ＭＹＣＰＵ８０の応用範囲がうんと広がることは間違いありません。

ＴＫ８０モニタＲＯＭを実装する場合には、ＩＣ２６０の２８ｐｉｎソケットに取り付けます。
図をよく見て、向きを間違えないように取り付けてください。
ＩＣをＩＣソケットに取り付けるときの注意については、２−１３．ＲＡＭの実装の項を参照してください。

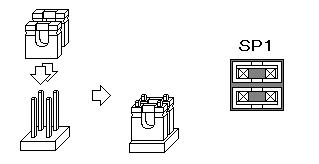

●１３−１６．ジャンパーピンの設定とディップスイッチの設定

１） ＲＯＭ／ＲＡＭの選択
　ＲＯＭとＲＡＭを両方とも実装してアドレス００００〜７ＦＦＦをＲＯＭに、８０００〜ＦＦＦＦをＲＡＭに割り当てるには、ＳＰ１に図のように、ジャンパーピンを２個取り付けます。



ＲＡＭのみを選択するには、ジャンパーピンを２個とも外します。
　この場合ＲＡＭは００００〜７ＦＦＦと８０００〜ＦＦＦＦのどちらのアドレスでもアクセスされます（００００〜７ＦＦＦと８０００〜ＦＦＦＦがイメージになります）。ＲＯＭは実装されていても選択されません。

２） ＴＫ８０回路の７セグメント表示
　ＴＫ８０モニタプログラムＲＯＭを実装して、ＴＫ８０の機能を有効にするためには、ディップスイッチＤＳ３の設定とショートピンＳＰ２の設定が必要です。
　ＳＰ２は図のようにジャンパーピンを２個取り付けます。ＤＳ３は全部ＯＦＦにします。
　このように設定することで、７セグメントＬＥＤにＤＭＡ表示が行われるようになります。



●１３−１７．スピーカーの取り付け

ＴＫ８０の応用プログラムの中にはスピーカーから音を出すものもあります。
といってもいまどきのパソコンのようなオーディオ機能とは比べ物にはなりません。
パソコンに内臓している、警告音用のビープ程度のものです。
それでもプログラムの作り方によっては、十分メロディとして認識できる程度の出力を得ることも可能です。

ＭＹＣＰＵ８０を使ううえでは、スピーカーは必須のものではありません。

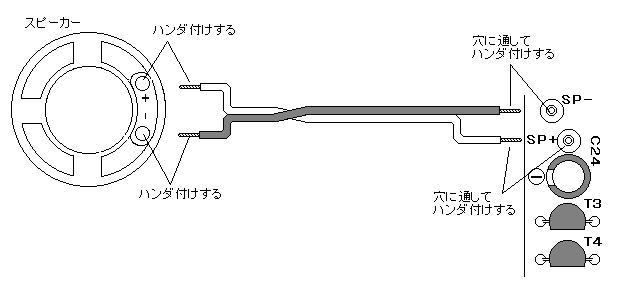

しかし、もしスピーカー出力も使ってみたい、という場合には、スピーカーは図の要領でＭＹＣＰＵ８０基板に取り付けます。



スピーカーを取り付けるには、まずビニール被覆線の両端の皮むきをして、それをスピーカーにハンダ付けしたうえで、反対側をMYCPU８０基板に取り付けてハンダ付けをします。

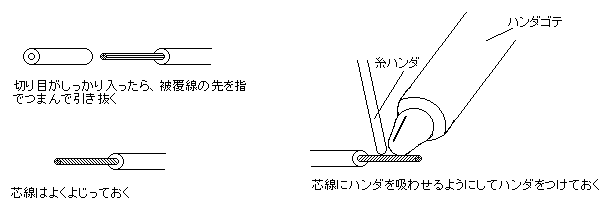

ビニール被覆線の皮むきについては下の図を参考にしてください。



［図の説明］
被覆線を曲げて、背の部分に軽く切り目を入れます。
するとビニールの被覆が「曲げ」のためにひっぱられて切り目に自然に口が開いて、切り目が広がる感じになります。
この状態で少しずつ刃を深く入れながら切っていくと、芯線が見えてくるので、そこで切るのを止めます。
ビニール被覆線を少し回して、まだ切り目を入れていない部分に、同じようにして切り目を入れていきます。
それを繰り返して、被覆線の周り３６０度の全部に、芯線が見えるまで切り目を入れます。

あとは、被覆線の先端を指でつまんで引き抜くと、被覆の先が抜けるので、芯線を傷つけることなく、きれいに皮むきができます。



被覆をむいた線の、スピーカーにハンダ付けする側は、先にハンダをしっかりとつけておきます（これを「ハンダあげ」といいます）。
本当はＭＹＣＰＵ８０に取り付ける側も「ハンダあげ」をしておくとよいのですが、基板の取付穴径がやや小さいので、余りハンダがのってしまうと、穴に通すことができません。
基板側はハンダあげはしないで、穴に通してから、しっかりとハンダ付けをした方がよいでしょう。
なお、被覆線をハンダ付けする場合には、ヒゲが出ていたりして、回路のほかの部分や他方の線とショートすることがありますから、そのようなことがないように注意しながら丁寧にハンダ付けをしてください。

●１３−１８．動作テスト

ＭＹＣＰＵ８０組立キットに付属しているＡＣアダプタ型＋５Ｖ電源のＤＣプラグを、ＭＹＣＰＵ８０基板の電源ジャック（Ｊ１）に接続して、電源本体のＡＣプラグをＡＣコンセントに差してください。

［注記］編集の都合で、動作テストの仕方については、「ＭＹＣＰＵ８０操作説明書」に記載していますので、そちらを参照してください。

●１３−１９．うまく動作しないときは

今回の作業でハンダ付けを行った個所のどこかに、ハンダ付けの不良、シヨート、ハンダの付け忘れ、あるいは部品の取付けミス（部品違い、逆差し）などがあると考えられます。
もう一度よく確認をしてみてください。
それでも解決しなかった場合は、どのような異常なのかをメールにて当社にご連絡ください。
メールを見させていただいた上で、さらにチェックしていただきたいポイントなどを、ご返事いたします。

●１３−２０．実装されていない部品について

以上［１］〜［１３］までの組立作業で全ての部品の実装が完了します。
プリント基板図作成後の検証によって、使われなくなった部品があります。
抵抗のＲ９−２とＲ６０−２です。
この２つには部品を実装しません。そのままにしておいてください。
なお、作図の都合などで、欠番になった部品番号があります。
逆に枝番をつけて追加した部品番号もあります。
部品番号が飛んでいるものがあっても、それは説明書のミスではありません。
次ページ以降（＊注）に部品番号順の部品リストを掲載していますので、参考にしてください。

☆☆☆以上が組立説明書からのコピーです☆☆☆

＊注　次回に掲載いたします。

●組立作業をした部分の回路図です

今回の［１３］ＴＫ８０回路の組立作業に関系する部分の回路図です。
リンクをクリックしてご覧ください。

ＭＹＣＰＵ８０回路図�ｂQ９
ＭＹＣＰＵ８０回路図�ｂR０
ＭＹＣＰＵ８０回路図�ｂR１
ＭＹＣＰＵ８０回路図�ｂR２

それぞれの回路図で、濃い青色で着色した部分が今回実装したところです。

回路図の着色について
［第３０８回］の［注記２］をお読みください。

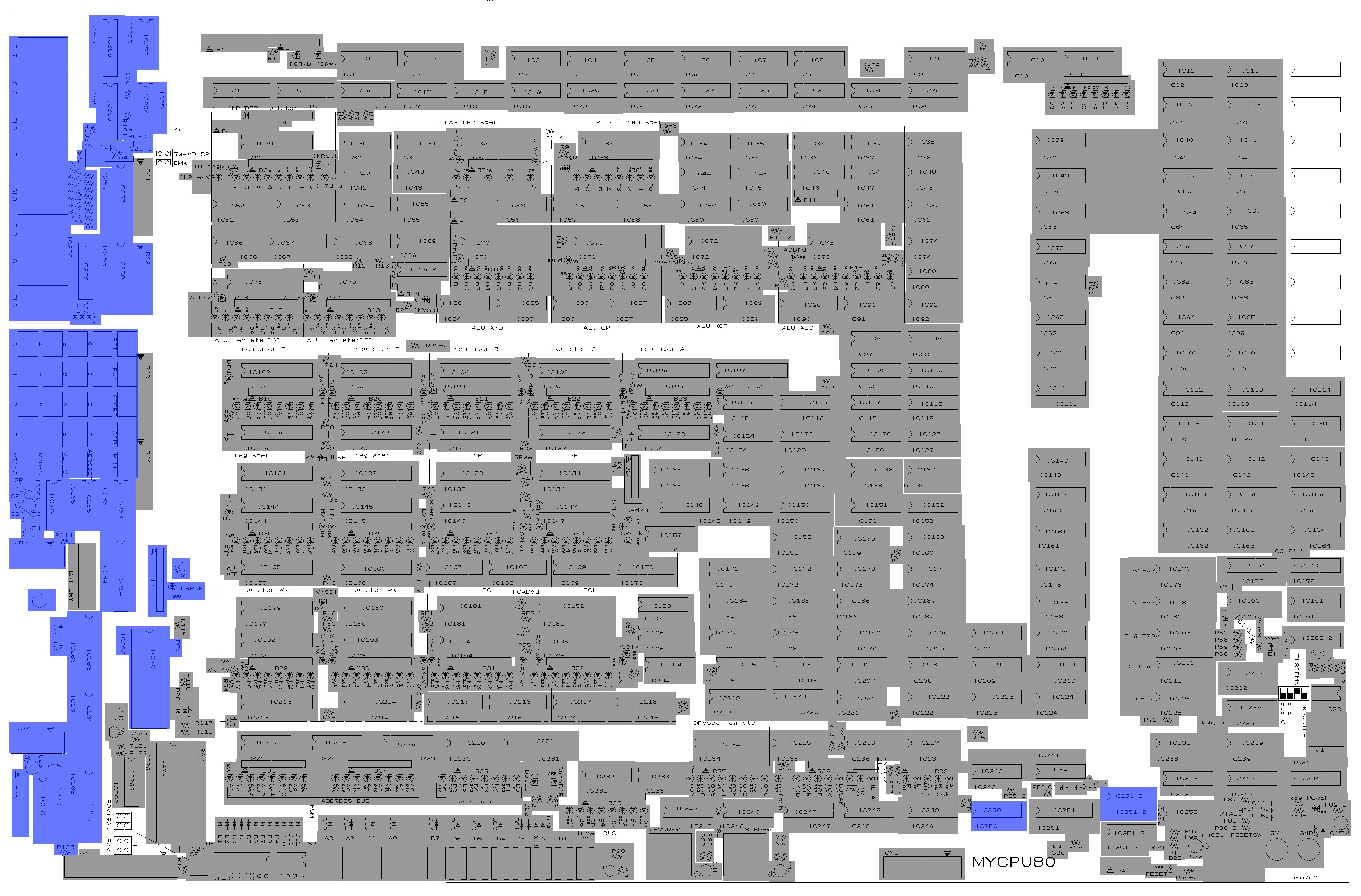

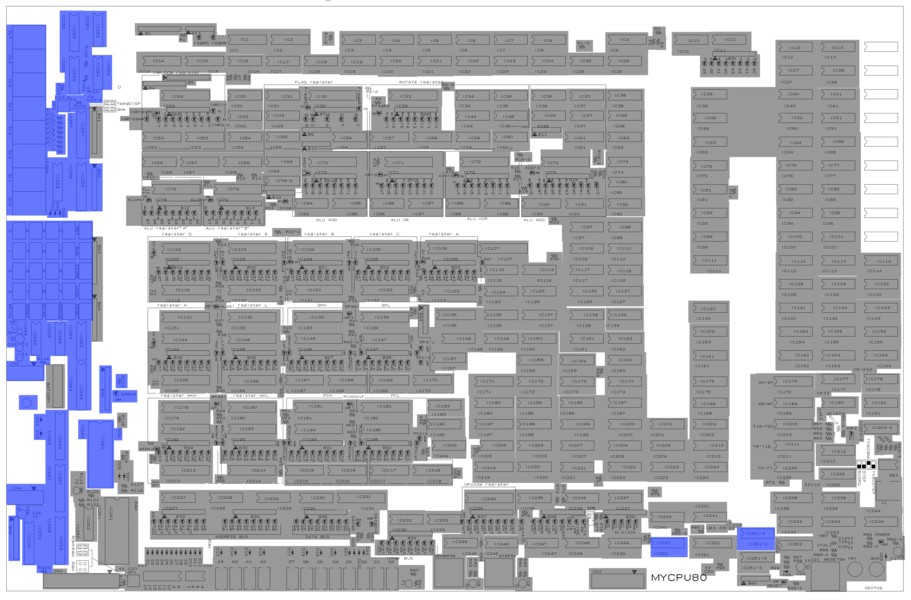

●シルク図にも色をつけました

組付けが済んだ部分が一目でわかるように、シルク図にも着色しました。
今回の作業部分は濃い青色で着色しています。
前回までの作業部分は灰色にしてあります。

シルク図をクリックすると、拡大画像を見られます。
拡大画像はサイズが大きい（約１．７ＭＢ）ので、インターネットの低速接続環境ではダウンロードに時間がかかります。ご注意ください。


●過去記事へのリンク

今回組立を完了した、［１３］ＴＫ８０回路について説明をしている過去記事へのリンクをつけるようにしました。
回路図をご覧いただいて、「なんでこんな回路になっているんだ？」と思われたときなどには、ぜひご再読を。

０８／１２／１　　［第１２０回］●「ＴＫ８０」の回路です●まずは７ｓｅｇＬＥＤの説明から●ＴＴＬロジックではＬＥＤドライブには７４ＬＳ４７を使います●７ｓｅｇＬＥＤの表示を８ビットデータでおこなう
０８／１２／３　　［第１２１回］●７ｓｅｇＬＥＤ表示回路はダイナミックドライブです●７ｓｅｇ表示回路はＤＭＡを利用します
０８／１２／５　　［第１２２回］●７ｓｅｇＬＥＤ表示回路を手直ししました●７４ＨＣ３７３と７４ＨＣ３７４、見かけは同じ、ですが中身は大きく違います●７４ＨＣ３７３のデータシート（部分）です●７４ＨＣ３７４のデータシート（部分）です●７４ＨＣ３７３の場合のタイミングチャートです●７４ＨＣ３７４の場合のタイミングチャートです●そこで、今回の回路図になりました●７４ＬＳ１４５のデータシート（部分）です
０８／１２／８　　［第１２３回］●キーマトリクス回路の説明です●７４ＨＣ１３８のデータシート（部分）です
０８／１２／１０　［第１２４回］●７ｓｅｇＬＥＤ表示回路の更なる改良です●改良後の７ｓｅｇＬＥＤ表示回路です●７４ＨＣ１９１のデータシート（部分）です
０８／１２／１３　［第１２５回］●ＴＫ８０の資料をいただいてしまいました！●ＴＫ８０の７ｓｅｇＬＥＤ表示回路●「つくるＣＰＵ」のＬＥＤ表示回路の説明です
０８／１２／１５　［第１２６回］●ＲＣ発振回路の動作の説明です●インバータの入力が＋２．５Ｖを越えると、とんでもないことがおきてしまいます！●コンデンサが２階に？●放電し終わって、Ｃ１の電圧が０Ｖになったら、そこで止まる？●インバータの入力が＋２．５Ｖ以下になると、ふたたび、とんでもないことが…●今度は、コンデンサが地下に？
０８／１２／１７　［第１２７回］●ＲＣ発振回路の動作の説明（その２）です●ＣＭＯＳゲートの入力端子に電気は流れないはずだった、のですが…●クランプダイオード●それなら、安心だ…●７４ＨＣシリーズの「絶対最大定格」●でも、参考までに…。なにごとも実験です
０８／１２／２０　［第１２９回］●追加した回路部分です。さてこれは何でしょう？●そこのところの、回路図です●シリアル変換にはＰＩＣを使います●余談ですが…
０８／１２／２２　［第１３０回］●メモリ（ＲＯＭとＲＡＭ）と入力スイッチの回路図です●ＲＯＭのアドレスとＲＡＭのアドレス●プログラム＆データ入力スイッチ●せっかくなので、ＲＡＭはバックアップしておきたい…●ＲＡＭのバックアップはＣＥの禁止が必要●プロテクトスイッチの代わりに、トランジスタを使います
０９／１／９　　　［第１３８回］●メモリ回路について●ＲＡＭとＲＯＭのアドレス選択●アドレス、データ入力スイッチの件●アドレス、データ入力スイッチとメモリ（ＲＡＭ）を実装したところの写真（スキャナ利用）です●ＲＡＭセレクト用のショートピンです●追加変更後の回路図です●トランジスタとダイオードが直列に…
０９／２／２８　　［第１７３回］●ついに、完成してしまいましたよー！●ああ堂々の、ＤＭＡ、７ｓｅｇＬＥＤのダイナミックドライブ表示ですよ！●実行中のプログラムです●プログラムの実行時間を計算してみましょう
０９／５／２９　　［第２３５回］●「ＴＫ８０」が動きました！●キー入力とＬＥＤ表示の様子です
０９／５／３１　　［第２３６回］●「ＴＫ８０モニタプログラム」の移植作業●「つくるＣＰＵ版」ＴＫ８０モニタプログラムのリストです
０９／６／１　　　［第２３７回］●ブートプログラムを変更しました●かくして新しいブートプログラムが「ブート」されました
０９／６／２　　　［第２３８回］●あれ？ブートプログラムが違ってる？●説明のために、もう一度ブートプログラムのリストです
０９／６／３　　　［第２３９回］●朝になって読み直してみましたら、また…！●ＴＫ８０のＲＥＴキー
０９／６／４　　　［第２４０回］●話の順序として、まずはＴＫ８０のＫＥＹレイアウトです●「つくるＣＰＵ」のＫＥＹの写真です●「ＴＫ８０」の回路図です
０９／６／５　　　［第２４１回］●ＨＴＭＬ便利なタグを教えていただきました●最新版「ＴＫ８０モニタプログラムリスト」です●ステップ動作のためのサンプルプログラムです●［ＬＯＡＤ　ＤＡＴＡ］キー●［ＲＵＮ］キー●ステップ動作（ＲＥＴキーの働き）●割込みプログラム
０９／６／１２　　［第２４８回］●ＴＫ８０のステップ動作●ステップ動作のための割込み回路にもフリップフロップが使われています●ステップ動作の割り込みのタイミングです
０９／６／１３　　［第２４９回］●ＴＫ８０のステップ動作（モニタプログラム）の説明です●割込み処理（ＲＳＴ７）プログラムです
０９／６／１５　　［第２５０回］●ＴＫ８０のステップ動作（モニタプログラム）の説明（続き）です
０９／６／１６　　［第２５１回］●ＴＫ８０のモニタプログラム（スタートルーチン）の説明です●ＴＫ８０のキーコード表●数字入力処理●命令キーの入力処理●ＲＥＴキーの動作の説明です
０９／６／１７　　［第２５２回］●ＲＥＴキーがおかしい？
０９／６／１８　　［第２５３回］●ＭＯＶ　Ｈ，Ｍが誤動作している？●ＭＯＶ　ｒ，Ｍのタイミングチャート●なぜＲＥＴはダメで、ＲＵＮはよかったのか？●たまたまＲＥＴルーチンの上位アドレスが０１だったから●ところで、ＭＯＶ　Ｈ，Ｍはどうするの？
０９／６／１９　　［第２５４回］●前回の説明に追記しました●試作基板も変更しました
０９／６／２１　　［第２５５回］●ステップ回路の回路図が間違っていました●「最終版」ＴＫ８０のステップ動作を追加したＩＮＴ回路図です
