［第２４６回］



●ＰＩＣ１６Ｆ８８（４）テストプログラムを実行

まだＰＩＣ１６Ｆ８８ＷＲＩＴＥＲプログラムの説明の途中ですがいくつかの問題点がみつかりましたので、今回はその問題について書くことにします。
前回で／ＰＩＣＷＲについてもとりあえずのところはクリアできたので、このあたりでＰＩＣ１６Ｆ８８に書き込んだテストプログラムの動作テストをしておこうと思ったのが今回の問題のそもそもの始まりでした。
簡単なテストプログラムですし今年１月にＷＲＩＴＥＲプログラムも作って書き込みテストも済ませていることですから何も問題はないと思ったのですが。
ノートを見ても実際に動作テストをしたとは書いてありません。
一抹の不安が脳裏をよぎります。
まさかねえ。
それで念のためにということでテストをしてみましたところ。
全く動きません。
えっ。
そんなはずは…。
ということで本日は早朝から全く予定外の作業に没頭することになってしまいました。
ＰＩＣ１６Ｆ８８をさわるのは初めてではありません。
マイコン独立化システムのキーボードインターフェースとして使っています。
仕入れの都合でＰＩＣ１６Ｆ８８ではなくてＰＩＣ１６Ｆ８７も使ったりしています。
こんなテストプログラムのような簡単なプログラムではなくてかなり複雑なプログラムですがそれでも問題なく動いています。
私の場合。
こういうときに限ってとんでもないことが重なって発生したりします。
悪霊の仕業であります。
オシロスコープにつないで出力信号の波形を見てみようとしましたら、なんだかきな臭い匂いがします。
動作テストをするのに手間を省いてＰＩＣ１６Ｆ８４を使ったＬＣＤＩＦ基板を流用しています。
クロック端子にＲＣを配線しています。
ひょっとしてそれがいけなかったのか。
ＰＩＣ１６Ｆ８８をさわってみましたが、熱くありません。
えっ？ＰＩＣではない？
ま、まさか！
ソニーテクトロのオシロスコープがっ！
表示が出ていません！
ひぇぇぇぇ。えらいこっちゃあああ。
あわててオシロスコープのスイッチを切りました。
どないしよお。
おちついてもう一度スイッチオンしてみましたら。
ファンが回って、しばらくしたらなにやらずらっとテスト項目の表示が出ました。
中にｆａｌｓｅと表示されているところもあります。
頼む。
動いてくれい。
表示ＯＦＦにしました。
プローブをテスト端子につないでみたのですが垂直も水平も設定がめちゃめちゃです。
それでもあれこれスイッチをさわっているうちにやっと平常に落ち着きました。
どうもどこかが壊れようでスイッチオンのあと測定できるところまでいくのにいくつかの操作が必要になってしまいましたがなんとか測定はできるようでほっと胸をなでおろしました。
テストのための基板もクロック回路のＲＣを実装しないものを一枚あらたに組みました。
それでテストを再開したのですがやっぱり動きません。
たまに一瞬動くときもあるのですがじきに止まってしまいます。
動作が不安定です。
ひょっとしてテストプログラムにバグが。
こんな簡単なプログラムにバグなんかあるはずがない…。
ありました。
下は［第２４４回］でお見せしたテストプログラムの修正版です。
;;;PIC 16F88  testprogram
;09/12/31
;25/1/17 3/29
;clock=4MHz
        #include <p16f88.inc>
;
;Program Configuration Register 1
        __CONFIG _CONFIG1,_WDT_OFF & _INTRC_CLKOUT
;
     org 00
     goto start
;
     org 05
start
    bsf STATUS,5 ;bank 1
        goto jp1
;
        org 12
jp1
        movlw 6c;=4MHz
        goto jp2
;
        org 1a
jp2
        movwf OSCCON
        movlw 0;port=out
        movwf ANSEL;porta=digital
        movwf TRISB
        movwf TRISA
        bcf STATUS,5;bank 0
        clrf PORTB
loop
        movf PORTB,w
        xorlw 01
        movwf PORTB
        goto loop
;
     end
;

下から１０行目、ｂｃｆ　ＳＴＡＴＵＳ，５のところがもとのプログラムではｂｃｆ　ＳＴＡＴＵＳ，０になっていました。
ここはレジスタバンクをバンク０に切り替えるところですがそこでミスったためにバンク１のままその次からのプログラムを実行することになってしまいました。
ＰＯＲＴＢのつもりがＴＲＩＳＢになってしまいます。
なんともみっともないミスでありました。
それでそこを直したあと念のために手持ちのＰＩＣ１６Ｆ８７に書き込んでテストをしたところやっとまともに動いてくれました。
ところがそれをＰＩＣ１６Ｆ８８に書いて試してみたところやっぱり動きません。
そんなばかな。
ＰＩＣ１６Ｆ８７とＰＩＣ１６Ｆ８８は同じように動くはず。
違いはＰＩＣ１６Ｆ８７はアナログポートの数が少ないことぐらい…。
おお。
ひょっとして。
もとのプログラムは手抜きでｍｏｖｗｆ　ＡＮＳＥＬがｍｏｖｗｆ　ＴＲＩＳＢよりも後ろになっていました。
それを今回のプログラムリストのように直したところ、ＰＩＣ１６Ｆ８８でも無事動作するようになりました。
ＡＮＳＥＬの設定はＴＲＩＳＸの設定よりも前にしなければならないようです。
むむむむ。
なんだかなあ。

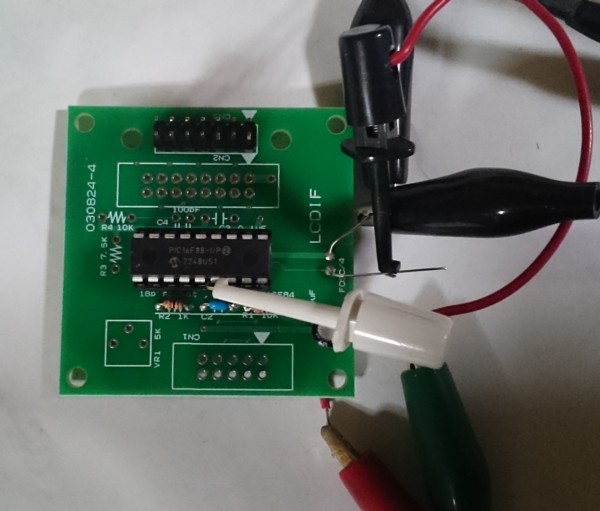

下はテスト中の画像です。

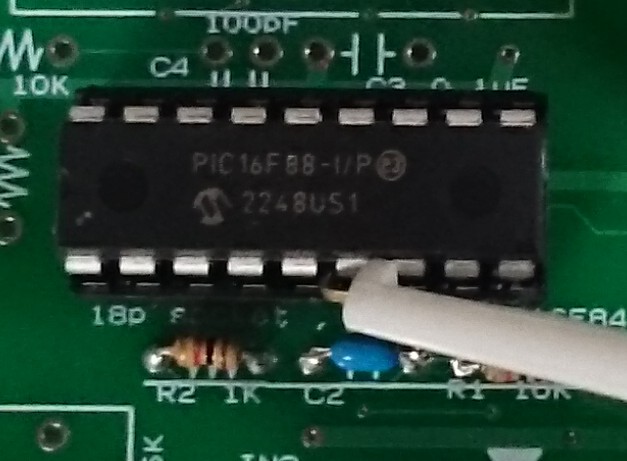

ＰＩＣ１６Ｆ８８の部分を拡大しました。

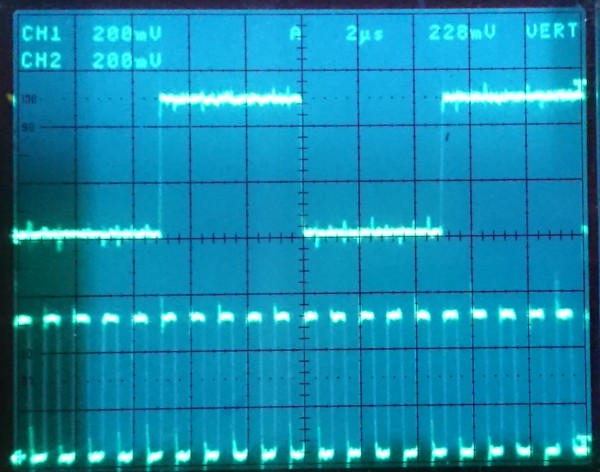

オシロスコープで波形を観測しました。

下側ＣＨ２はＣＬＫＯＵＴの波形です。
内部発振クロック（４ＭＨｚ）の１／４（１ＭＨｚ）がＣＬＫＯＵＴ端子から出力されています。
上側ＣＨ１はＲＢ０の出力波形です。
５μｓごとにＨ、Ｌを繰り返しています。
