[第350回]



●トランジスタロジック回路組立キット発売のお知らせ

大変お待たせをいたしました。
当初の予定では3月中には発売開始を、というつもりだったのですが大幅に遅れてしまいました。
やっと発売開始です。
以下に簡単にまとめました。
参考までにそれぞれのキットについて説明をしております過去記事へのリンクもつけましたのでご参照ねがいます。
このページの最後のところにご注文の方法などについて案内していますので、ご注文いただく場合にはご参照ください。

(1)トランジスタロジック回路組立キット[TR00] 価格1100円(税込1210円) (別途送料が必要です)
74LS00相当の2入力NAND回路基板です。

74LS00と同じように2入力NAND回路が4回路あります。
ポピュラーなバイポーラトランジスタ2SA1015と2SC1815で構成しています。
基板サイズは縦50mm横100mmです。
キットの内容、基板の動作については[第236回][第295回][第296回][第300回][第314回][第317回]で説明していますので詳しくはそちらをご参照ください。
キットには丸ピンソケット、ブレッドボード用ピンケーブル(10本程度)も含みます。

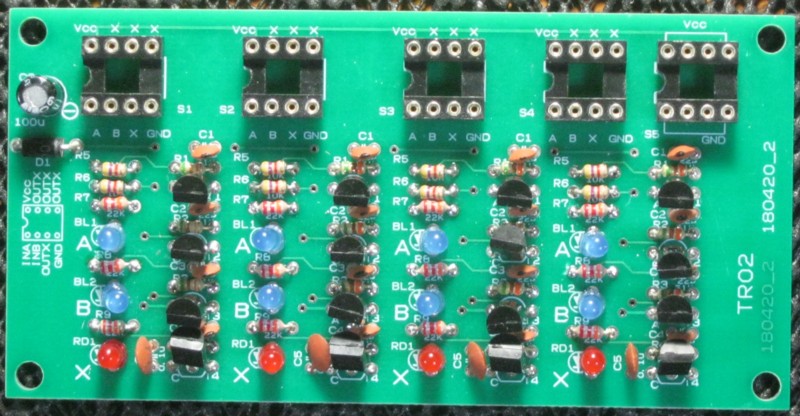

(2)トランジスタロジック回路組立キット[TR02] 価格1100円(税込1210円) (別途送料が必要です)
74LS02相当の2入力NOR回路基板です。

74LS02と同様に2入力NOR回路が4回路あります。
ポピュラーなバイポーラトランジスタ2SA1015と2SC1815で構成しています。
基板サイズは縦50mm横100mmです。
キットの内容、基板の動作については[第240回][第302回][第319回]で説明していますので詳しくはそちらをご参照ください。
キットには丸ピンソケット、ブレッドボード用ピンケーブル(10本程度)も含みます。

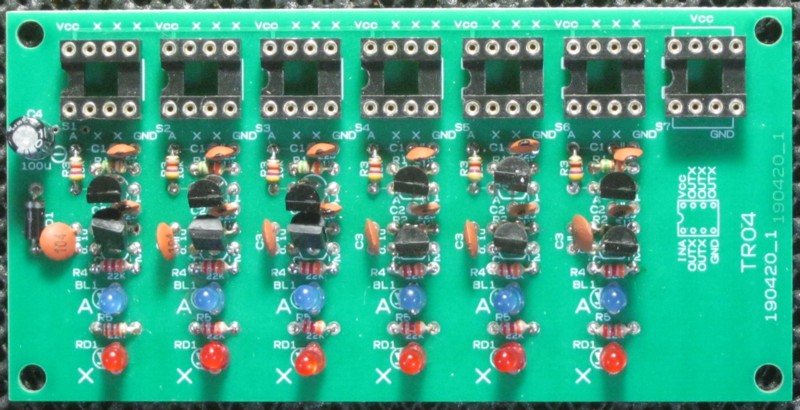

(3)トランジスタロジック回路組立キット[TR04] 価格1200円(税込1320円) (別途送料が必要です)
74LS04相当のINVERTER(NOT)回路基板です。

74LS04と同様にINVERTER(NOT)回路が6回路あります。
ポピュラーなバイポーラトランジスタ2SA1015と2SC1815で構成しています。
基板サイズは縦50mm横100mmです。
キットの内容、基板の動作については[第237回][第303回][第320回]で説明していますので詳しくはそちらをご参照ください。
キットには丸ピンソケット、ブレッドボード用ピンケーブル(10本程度)も含みます。

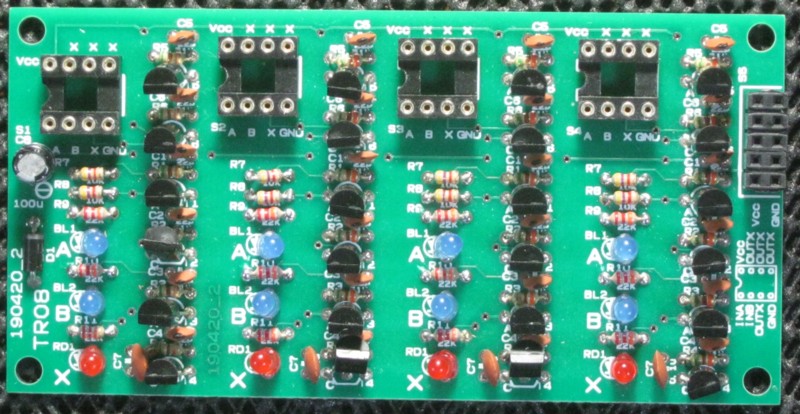

(4)トランジスタロジック回路組立キット[TR08] 価格1200円(税込1320円) (別途送料が必要です)
74LS08相当の2入力AND回路基板です。

74LS08と同様に2入力AND回路が4回路あります。
ポピュラーなバイポーラトランジスタ2SA1015と2SC1815で構成しています。
基板サイズは縦50mm横100mmです。
キットの内容、基板の動作については[第241回][第305回][第321回]で説明していますので詳しくはそちらをご参照ください。
キットには丸ピンソケット、ブレッドボード用ピンケーブル(10本程度)も含みます。

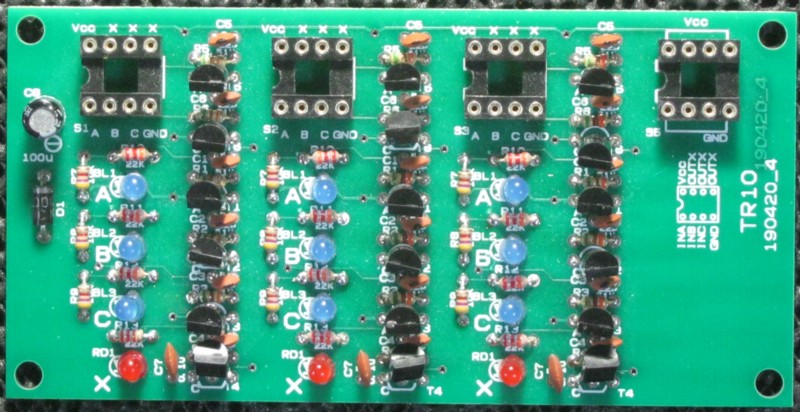

(5)トランジスタロジック回路組立キット[TR10] 価格1100円(税込1210円) (別途送料が必要です)
74LS10相当の3入力NAND回路基板です。

74LS10と同様に3入力NAND回路が3回路あります。
ポピュラーなバイポーラトランジスタ2SA1015と2SC1815で構成しています。
基板サイズは縦50mm横100mmです。
キットの内容、基板の動作については[第242回][第306回][第322回]で説明していますので詳しくはそちらをご参照ください。
キットには丸ピンソケット、ブレッドボード用ピンケーブル(10本程度)も含みます。

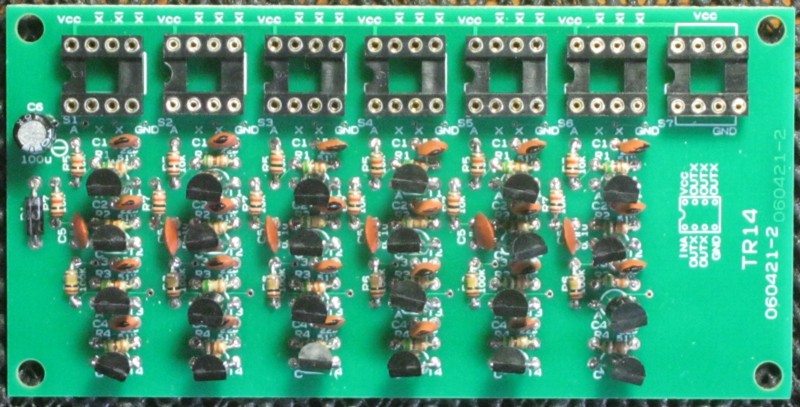

(6)トランジスタロジック回路組立キット[TR14] 価格1400円(税込1540円) (別途送料が必要です)
74LS14相当のシュミットトリガ回路基板です。

74LS14と同様にシュミットトリガ回路が6回路あります。
ポピュラーなバイポーラトランジスタ2SA1015と2SC1815で構成しています。
74LS14はシュミットトリガINVERTERですが、TR14はINVERT出力と、NON INVERT出力の2つの出力が得られます。
基板サイズは縦50mm横100mmです。
キットの内容、基板の動作については[第334回][第336回][第342回]で説明していますので詳しくはそちらをご参照ください。
キットには丸ピンソケット、ブレッドボード用ピンケーブル(10本程度)も含みます。

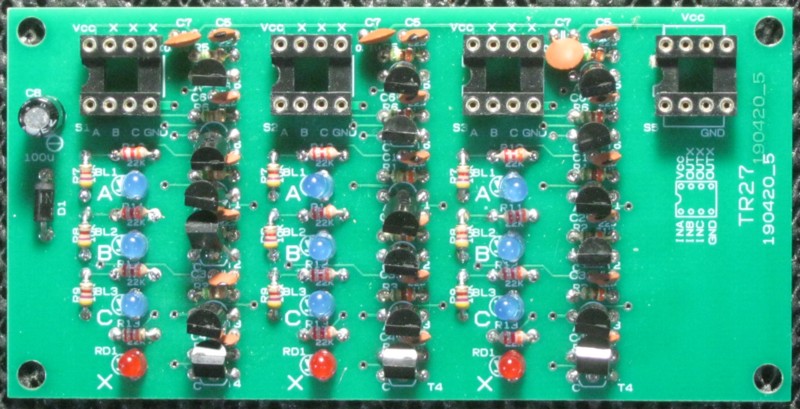

(7)トランジスタロジック回路組立キット[TR27] 価格1100円(税込1210円) (別途送料が必要です)
74LS27相当の3入力NOR回路基板です。

74LS27と同様に3入力NOR回路が3回路あります。
ポピュラーなバイポーラトランジスタ2SA1015と2SC1815で構成しています。
基板サイズは縦50mm横100mmです。
キットの内容、基板の動作については[第243回][第307回][第323回]で説明していますので詳しくはそちらをご参照ください。
キットには丸ピンソケット、ブレッドボード用ピンケーブル(10本程度)も含みます。

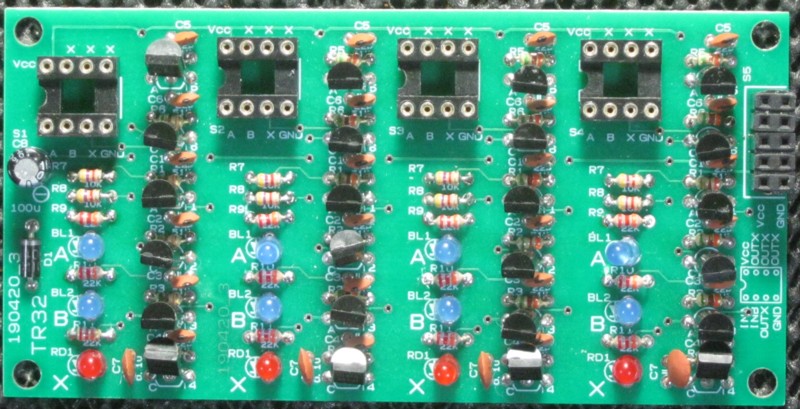

(8)トランジスタロジック回路組立キット[TR32] 価格1200円(税込1320円) (別途送料が必要です)
74LS32相当の2入力OR回路基板です。

74LS32と同様に2入力OR回路が4回路あります。
ポピュラーなバイポーラトランジスタ2SA1015と2SC1815で構成しています。
基板サイズは縦50mm横100mmです。
キットの内容、基板の動作については[第244回][第308回][第324回]で説明していますので詳しくはそちらをご参照ください。
キットには丸ピンソケット、ブレッドボード用ピンケーブル(10本程度)も含みます。

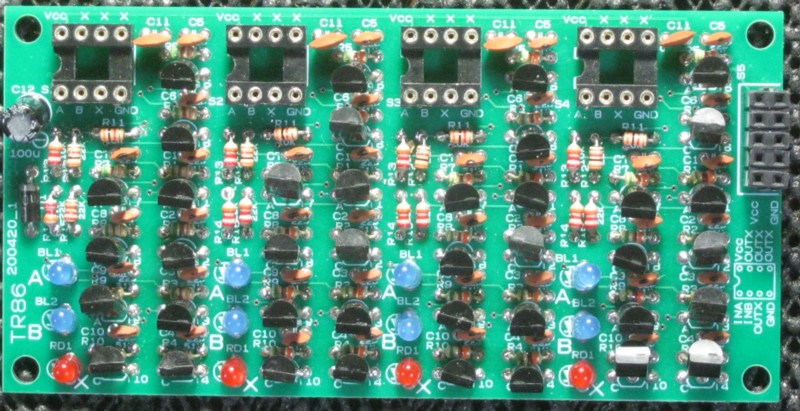

(9)トランジスタロジック回路組立キット[TR86] 価格1400円(税込1540円) (別途送料が必要です)
74LS86相当の2入力EXCLUSIVE OR回路基板です。

74LS86と同様に2入力EXCLUSIVE OR回路が4回路あります。
ポピュラーなバイポーラトランジスタ2SA1015と2SC1815で構成しています。
基板サイズは縦50mm横100mmです。
キットの内容、基板の動作については[第245回][第309回][第315回][第318回]で説明していますので詳しくはそちらをご参照ください。
キットには丸ピンソケット、ブレッドボード用ピンケーブル(10本程度)も含みます。

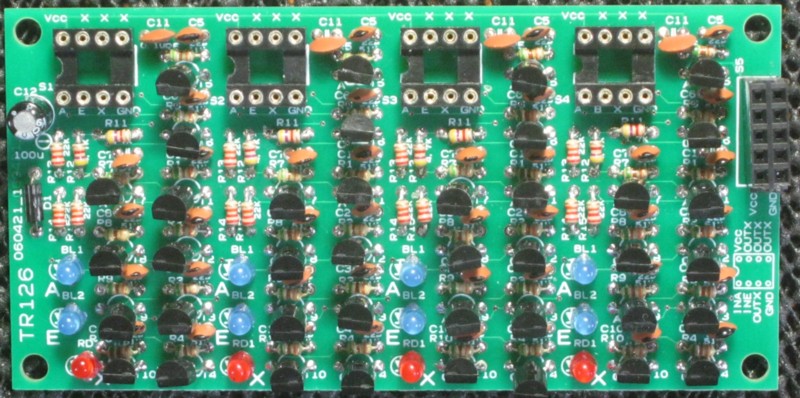

(10)トランジスタロジック回路組立キット[TR126] 価格1400円(税込1540円) (別途送料が必要です)
74LS126相当の3 STATE BUFFER回路基板です。

74LS126と同様に3 STATE BUFFER回路が4回路あります。
ポピュラーなバイポーラトランジスタ2SA1015と2SC1815で構成しています。
基板サイズは縦50mm横100mmです。
キットの内容、基板の動作については[第246回][第330回][第337回][第341回][第343回][第345回][第348回]で説明していますので詳しくはそちらをご参照ください。
なおこのキットの回路は[第347回]の最新回路ではありません。
[第343回]で紹介の回路、基板になります。
そのことについては[第345回]の終わりのあたりに書いていますのでご参照ください。
キットには丸ピンソケット、ブレッドボード用ピンケーブル(10本程度)も含みます。

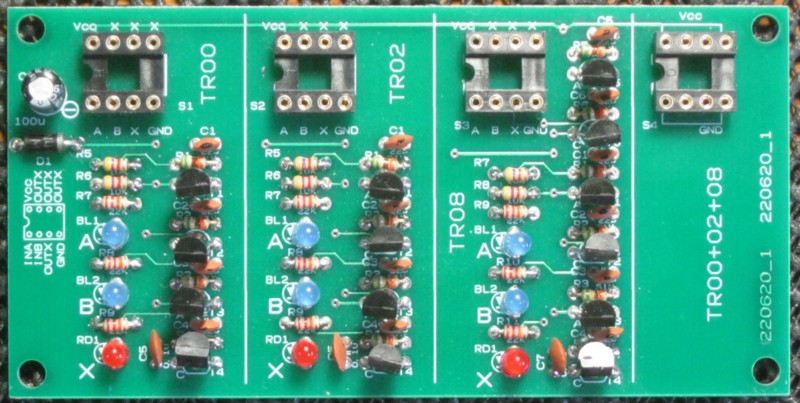

(11)トランジスタロジック回路組立キット[TR00+02+08] 価格1000円(税込1100円) (別途送料が必要です)
1枚の基板にTR00、TR02、TR08の回路をそれぞれ1回路ずつ載せた基板です。

1枚の基板には74LS00、74LS02、74LS08相当の各回路が1回路ずつあります。
ポピュラーなバイポーラトランジスタ2SA1015と2SC1815で構成しています。
基板サイズは縦50mm横100mmです。
キットの内容、基板の動作については[第331回]で説明していますので詳しくはそちらをご参照ください。
キットには丸ピンソケット、ブレッドボード用ピンケーブル(10本程度)も含みます。

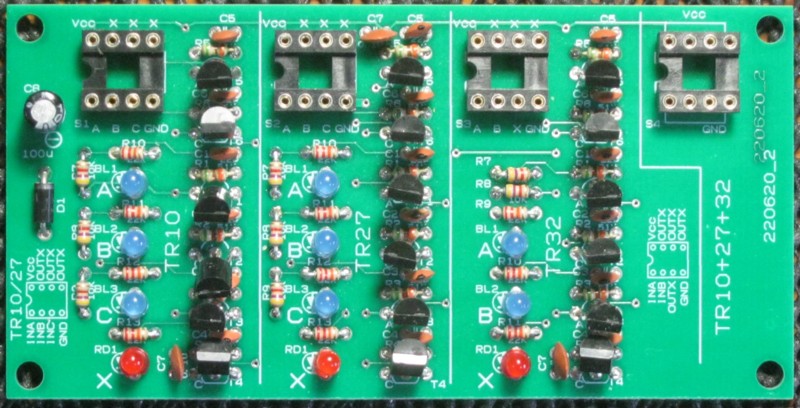

(12)トランジスタロジック回路組立キット[TR10+27+32] 価格1100円(税込1210円) (別途送料が必要です)
1枚の基板にTR10、TR27、TR32の回路をそれぞれ1回路ずつ載せた基板です。

1枚の基板には74LS10、74LS27、74LS32相当の各回路が1回路ずつあります。
ポピュラーなバイポーラトランジスタ2SA1015と2SC1815で構成しています。
基板サイズは縦50mm横100mmです。
キットの内容、基板の動作については[第332回]で説明していますので詳しくはそちらをご参照ください。
キットには丸ピンソケット、ブレッドボード用ピンケーブル(10本程度)も含みます。

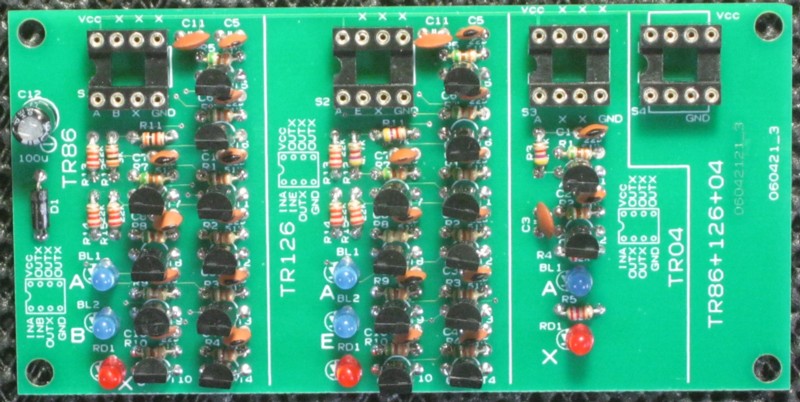

(13)トランジスタロジック回路組立キット[TR86+126+04] 価格1100円(税込1210円) (別途送料が必要です)
1枚の基板にTR86、TR126、TR04の回路をそれぞれ1回路ずつ載せた基板です。

1枚の基板には74LS86、74LS126、74LS04相当の各回路が1回路ずつあります。
ポピュラーなバイポーラトランジスタ2SA1015と2SC1815で構成しています。
基板サイズは縦50mm横100mmです。
キットの内容、基板の動作については[第333回][第343回]で説明していますので詳しくはそちらをご参照ください。
キットには丸ピンソケット、ブレッドボード用ピンケーブル(10本程度)も含みます。

(10)クロック発生回路組立キット 価格3000円(税込3300円) (別途送料が必要です)
こういうものが1つあると意外と便利で役に立ちます。

基板サイズは縦50mm横100mmです。
キットの内容、基板の動作については[第65回]で紹介していますのでそちらを参照してください。
キットには丸ピンソケット、ブレッドボード用ピンケーブル(10本程度)も含みます。

●ご注文の方法

まずはご注文の内容を書いたメールをお送りください。
メールのあて先はこちらです thisida@alles.or.jp

折り返しお振込みいただく金額とお振込みの方法をメールにてご返事いたします。
仕事の都合などですぐにご返事できない場合もあります。
当日中か遅くとも翌日にはご返事を差し上げます。

●送料について

1000円〜3000円のキットですので別途送料をご負担願います。
税込5000円以下のご注文の場合には税込送料として550円を加算させていただきます。
1回のご注文で税込5000円以上ご注文いただくか、送料サービスになっている他の組立キットと同時にご注文いただいた場合には送料はサービスいたします。

●納期について

実はまだ説明書ができていません。
これから作成にかかります。
またパーツを揃えたりするのにも手間がかかります。
ご注文いただいてから発送まで2週間程度はかかりそうです。
キットの種類が多いので基板はわずかしかストックしていません。
在庫切れになった場合基板が再入荷するまで3週間程度かかります。

●サービス品について

各キットは+5Vで動作するように設計していますが4.5V程度(単三乾電池3本)でも問題なく動作します。
連載記事に書いている動作テストでは単三乾電池3本を使っています。
勿論+5V電源をお持ちならばそれを使うこともできますが、乾電池を使うほうが簡便かと思います。
ただ乾電池を使う場合には単三乾電池3本用の電池BOXが必要になります。
地方では入手するのに不便かもしれません。
そこで初回ご注文に限り、単三乾電池3本用電池BOXをサービスいたします(乾電池は含みません)。
