超ローコストＰＩＣＷＲＩＴＥＲの製作
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
「ＰＩＣＢＡＳＩＣコンパイラ」からスピンオフ！！
過去記事を参照することなどを考えて該当する過去記事は「ＰＩＣＢＡＳＩＣコンパイラ」のまま連載回もそのままとします。
以後は前回記事からの流れで［第２３６回］からとします。
「ＰＩＣＢＡＳＩＣコンパイラ」はなるべく早く連載を再開したいと考えています。
ＰＩＣはローコスト、高機能で種類も豊富なお手軽マイコンですがプログラムを書き込むためのＷＲＩＴＥＲが必要です。
それをできるだけ安価に作ってしまおうというプロジェクトです。
最終的には製品化を考えています（組立キット、完成品）。
〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜〜
［第３０７回］
●書き込み可能になったＰＩＣ（ＰＩＣ１２Ｆ／ＰＩＣ１６Ｆ）
今までに書き込みが可能になったＰＩＣをまとめました。
ＰＩＣＷＲＩＴＥＲの製作を開始した当初はＰＩＣ１８Ｆからスタートしたのですが途中からＰＩＣ１６ＦおよびＰＩＣ１２Ｆを対象にして作業してきました。
今までに書込みが可能になったＰＩＣ１８Ｆについては［第１８７回］でまとめました。
そこでは”ＬＦ”型についてもＶｄｄを下げれば対応可能と書いていますが考えが浅いところがありました。
ＰＧＣとＰＧＤにレベル変換回路を入れなければならないので”ＬＦ”はひとまず対象外ということにします。
ＰＩＣを入手して実際にテストプログラム作成してそれをＷＲＩＴＥ／ＲＥＡＤし、さらにそのテストプログラムを実行して動作確認をする過程を過去記事に書いてきました。
その数はそれほど多くはないのですがＰＩＣＷＲＩＴＥＲプログラムの作成についての規格をまとめた「Ｐｒｏｇｒａｍｍｉｎｇ Ｓｐｅｃｉｆｉｃａｔｉｏｎ」には同じＷＲＩＴＥＲプログラムで書き込み読み出しができるＰＩＣについてまとめられています。
そこに記載されているＰＩＣはそのうちのどれかでテストをして書き込み読み出しができることを確認すれば残りのＰＩＣも同じように書き込み読み出しができると考えてよいと思います。
今までテストをしてきたＰＩＣについて同じ「ファミリー」として記載されている「Ｐｒｏｇｒａｍｍｉｎｇ Ｓｐｅｃｉｆｉｃａｔｉｏｎ」のその部分を以下に示します（順不同）。
なお画像だけでは検索に不便ですから最後に表にしてまとめてあります。

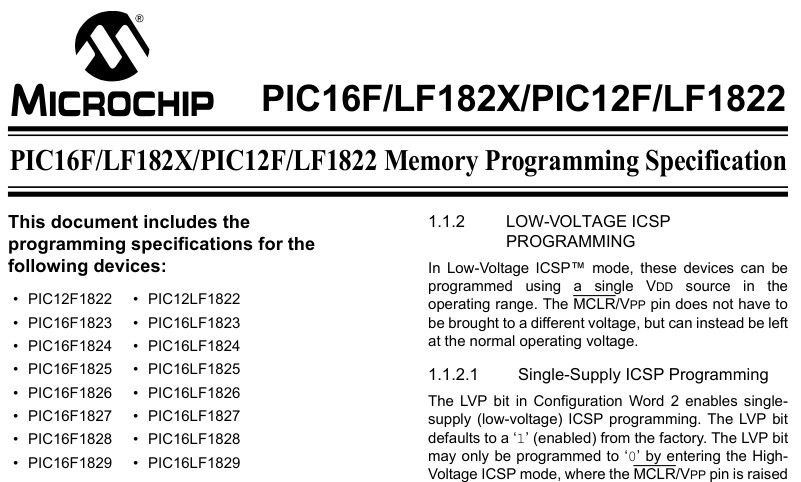

［出典］Ｍｉｃｒｏｃｈｉｐ Ｔｅｃｈｎｏｌｏｇｙ Ｉｎｃ． ＰＩＣ１６Ｆ１８２Ｘ／ＰＩＣ１２Ｆ１８２２ Ｍｅｍｏｒｙ Ｐｒｏｇｒａｍｍｉｎｇ Ｓｐｅｃｉｆｉｃａｔｉｏｎ

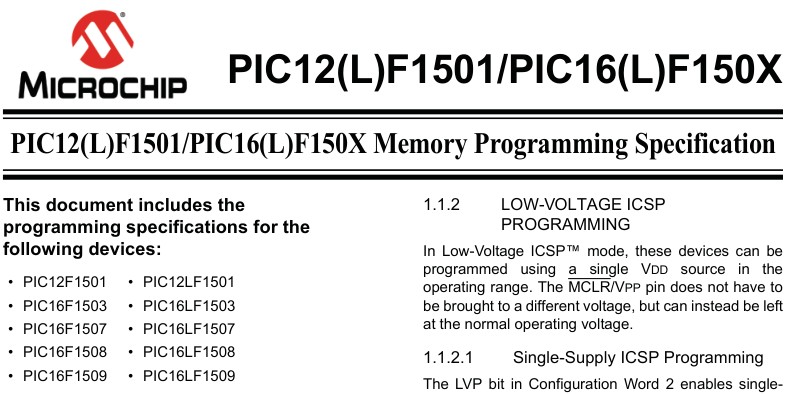

［出典］Ｍｉｃｒｏｃｈｉｐ Ｔｅｃｈｎｏｌｏｇｙ Ｉｎｃ． ＰＩＣ１２Ｆ１５０１／ＰＩＣ１６Ｆ１５０Ｘ Ｍｅｍｏｒｙ Ｐｒｏｇｒａｍｍｉｎｇ Ｓｐｅｃｉｆｉｃａｔｉｏｎ

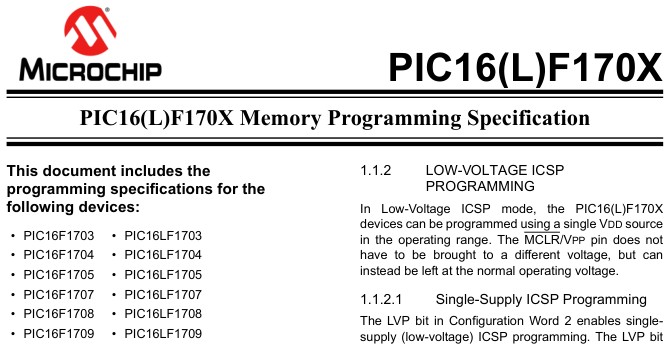

［出典］Ｍｉｃｒｏｃｈｉｐ Ｔｅｃｈｎｏｌｏｇｙ Ｉｎｃ． ＰＩＣ１６Ｆ１７０Ｘ Ｍｅｍｏｒｙ Ｐｒｏｇｒａｍｍｉｎｇ Ｓｐｅｃｉｆｉｃａｔｉｏｎ

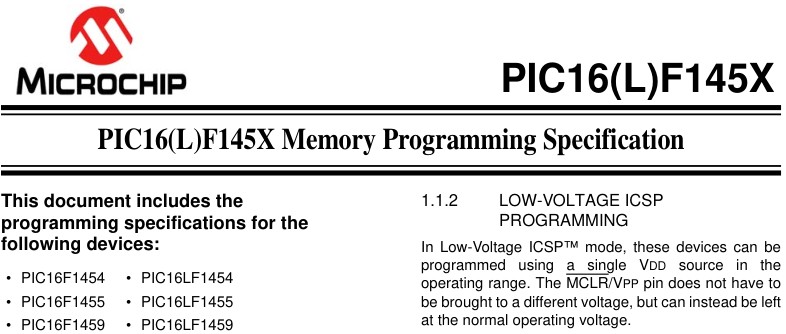

［出典］Ｍｉｃｒｏｃｈｉｐ Ｔｅｃｈｎｏｌｏｇｙ Ｉｎｃ． ＰＩＣ１６Ｆ１４５Ｘ Ｍｅｍｏｒｙ Ｐｒｏｇｒａｍｍｉｎｇ Ｓｐｅｃｉｆｉｃａｔｉｏｎ

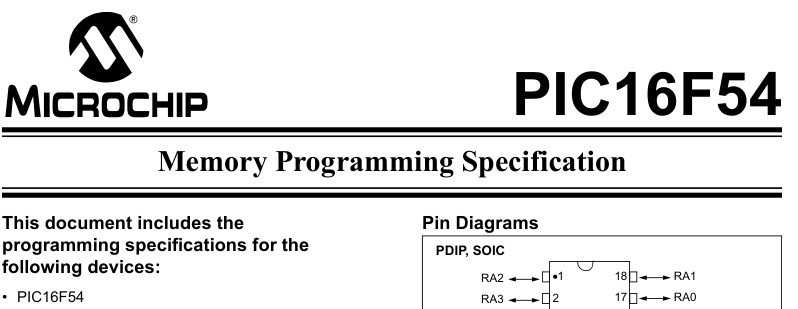

［出典］Ｍｉｃｒｏｃｈｉｐ Ｔｅｃｈｎｏｌｏｇｙ Ｉｎｃ． ＰＩＣ１６Ｆ５４ Ｍｅｍｏｒｙ Ｐｒｏｇｒａｍｍｉｎｇ Ｓｐｅｃｉｆｉｃａｔｉｏｎ

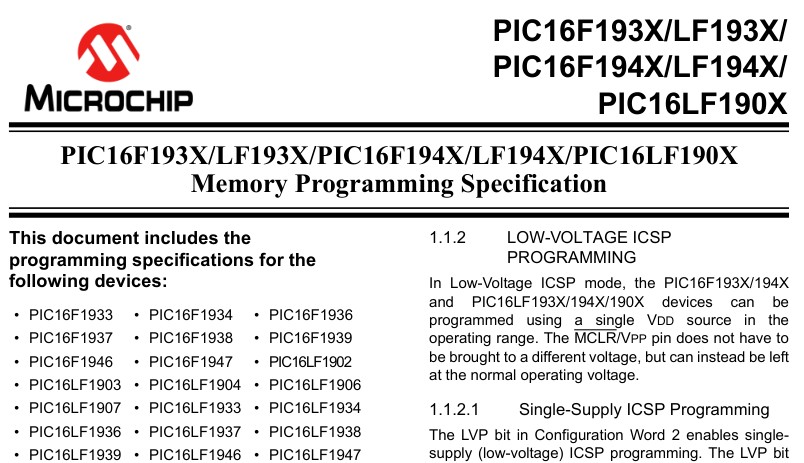

［出典］Ｍｉｃｒｏｃｈｉｐ Ｔｅｃｈｎｏｌｏｇｙ Ｉｎｃ． ＰＩＣ１６Ｆ１９３Ｘ／ＰＩＣ１９４Ｘ Ｍｅｍｏｒｙ Ｐｒｏｇｒａｍｍｉｎｇ Ｓｐｅｃｉｆｉｃａｔｉｏｎ

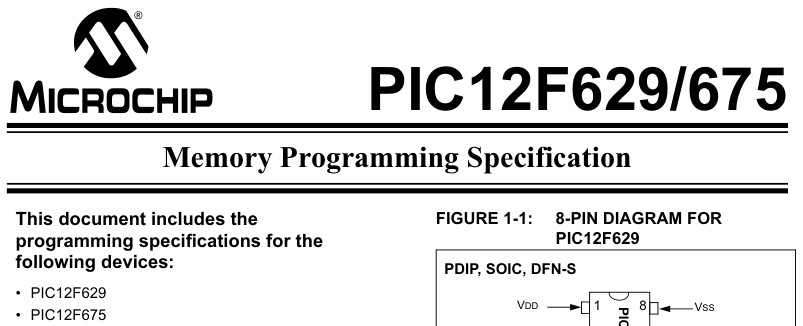

［出典］Ｍｉｃｒｏｃｈｉｐ Ｔｅｃｈｎｏｌｏｇｙ Ｉｎｃ． ＰＩＣ１２Ｆ６２９／６７５ Ｍｅｍｏｒｙ Ｐｒｏｇｒａｍｍｉｎｇ Ｓｐｅｃｉｆｉｃａｔｉｏｎ

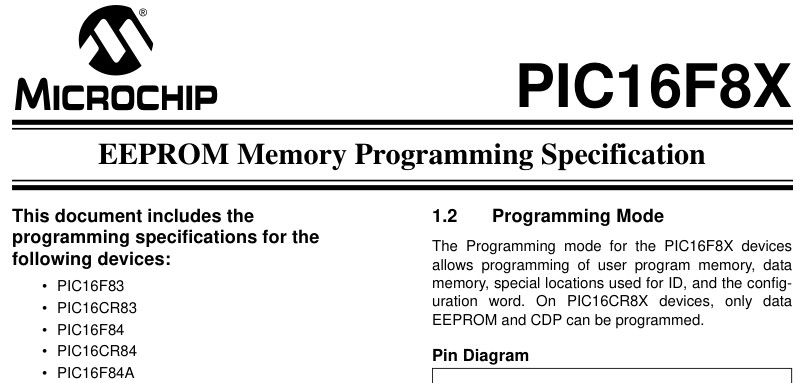

［出典］Ｍｉｃｒｏｃｈｉｐ Ｔｅｃｈｎｏｌｏｇｙ Ｉｎｃ． ＰＩＣ１６Ｆ８Ｘ Ｍｅｍｏｒｙ Ｐｒｏｇｒａｍｍｉｎｇ Ｓｐｅｃｉｆｉｃａｔｉｏｎ

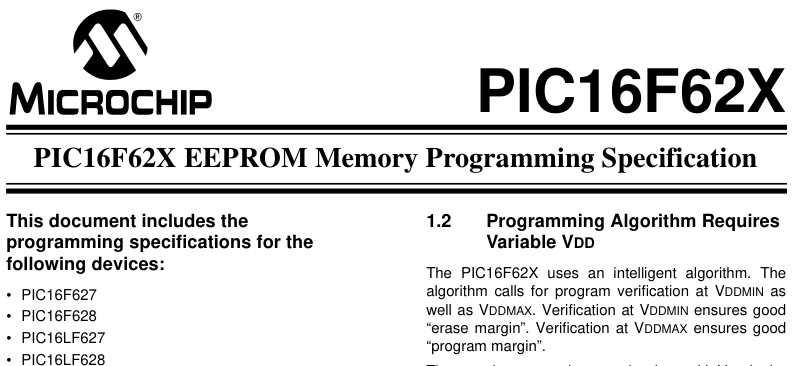

［出典］Ｍｉｃｒｏｃｈｉｐ Ｔｅｃｈｎｏｌｏｇｙ Ｉｎｃ． ＰＩＣ１６Ｆ６２Ｘ Ｍｅｍｏｒｙ Ｐｒｏｇｒａｍｍｉｎｇ Ｓｐｅｃｉｆｉｃａｔｉｏｎ

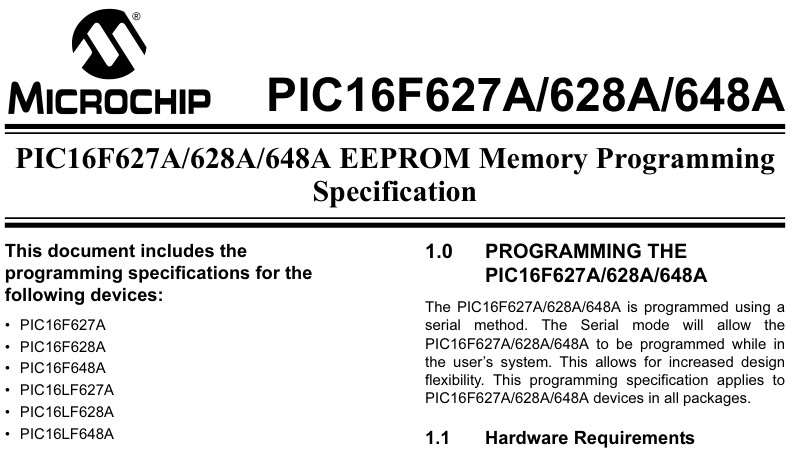

［出典］Ｍｉｃｒｏｃｈｉｐ Ｔｅｃｈｎｏｌｏｇｙ Ｉｎｃ． ＰＩＣ１６Ｆ６２７Ａ／６２８Ａ／６４８Ａ Ｍｅｍｏｒｙ Ｐｒｏｇｒａｍｍｉｎｇ Ｓｐｅｃｉｆｉｃａｔｉｏｎ

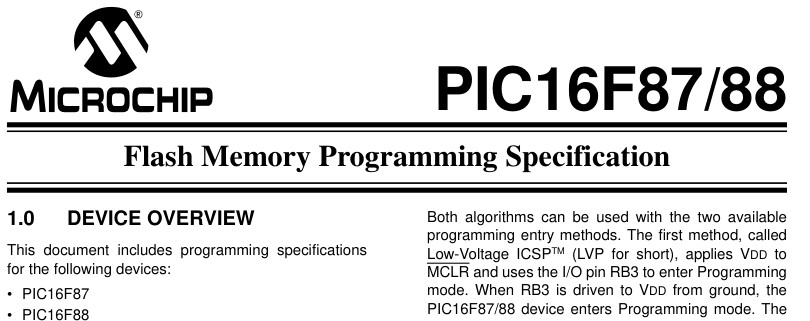

［出典］Ｍｉｃｒｏｃｈｉｐ Ｔｅｃｈｎｏｌｏｇｙ Ｉｎｃ． ＰＩＣ１６Ｆ８７／８８ Ｍｅｍｏｒｙ Ｐｒｏｇｒａｍｍｉｎｇ Ｓｐｅｃｉｆｉｃａｔｉｏｎ

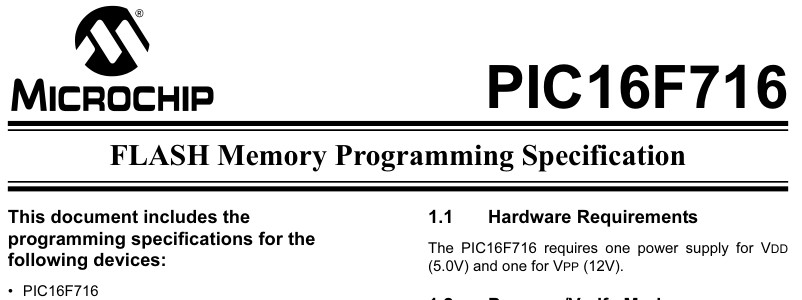

［出典］Ｍｉｃｒｏｃｈｉｐ Ｔｅｃｈｎｏｌｏｇｙ Ｉｎｃ． ＰＩＣ１６Ｆ７１６ Ｍｅｍｏｒｙ Ｐｒｏｇｒａｍｍｉｎｇ Ｓｐｅｃｉｆｉｃａｔｉｏｎ

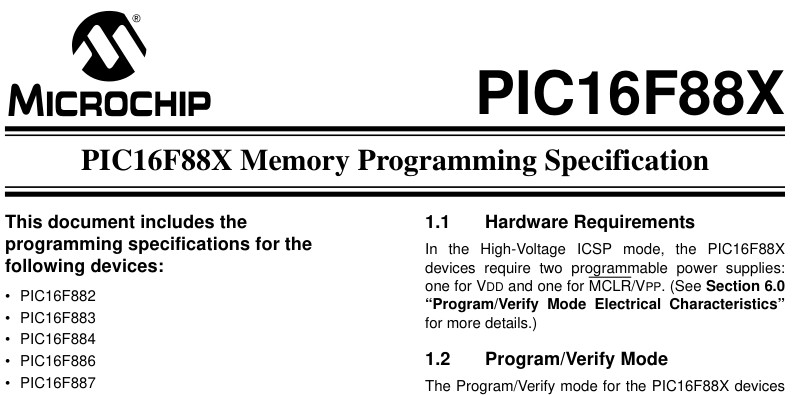

［出典］Ｍｉｃｒｏｃｈｉｐ Ｔｅｃｈｎｏｌｏｇｙ Ｉｎｃ． ＰＩＣ１６Ｆ８８Ｘ Ｍｅｍｏｒｙ Ｐｒｏｇｒａｍｍｉｎｇ Ｓｐｅｃｉｆｉｃａｔｉｏｎ
ＰＩＣ名で検索できるように以下に品名順に表にしてまとめました。
ＴＹＰＥは同じＷＲＩＴＥＲプログラムが適用できるＴＹＰＥ番号です。
初出回は最初に過去記事で書いた回を示します。
